5.10 微镜阵列物理特性

参数说明值单位
有源列数(1)(2)M1920微镜
有源行数(1)(2)N1080微镜
微镜（像素）间距(1)P5.4μm
微镜有源阵列宽度(1)微镜间距 × 有源列数10.368mm
微镜有源阵列高度(1)微镜间距 × 有源行数5.832mm
微镜有源边框(3)微镜池 (POM)20微镜数/侧
(1) 请参阅 图 5-16。
(2) DMD 微镜的快速切换速度与先进的 DLP 图像处理算法相结合，使每个微镜能够在每个帧期间在屏幕上显示四个不同的像素，从而可以显示完整的 3840 × 2160 像素图像。
(3) 有源阵列周围边框的结构和质量包括一条称为微镜池 (POM) 的部分起作用的微镜带。这些微镜在结构上和/或电气上被阻止向亮或“打开”状态倾斜，但仍需要进行电偏置以向“关闭”状态倾斜。

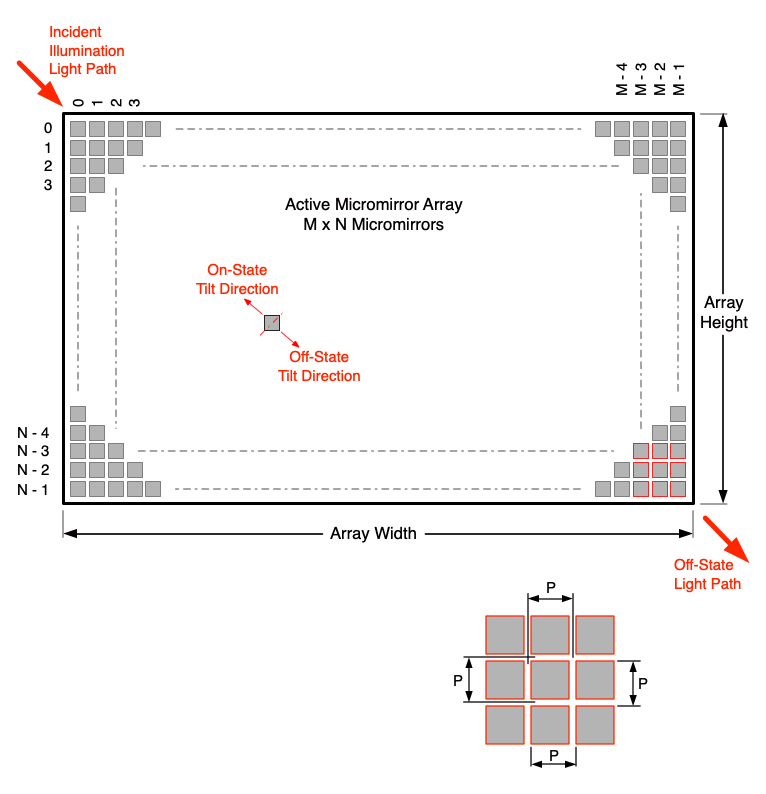

DLP473TE 微镜阵列物理特性图 5-16 微镜阵列物理特性
