3 说明

BQ77216xx 产品系列提供了多种电压和温度监测功能，包括适用于锂离子电池组系统的过压 (OVP)、欠压 (UVP)、开路 (OW)、欠温 (UT) 和过热 (OT) 保护。可独立监控每节电池是否具有过压、欠压和开路情况。通过增加外部 NTC 热敏电阻，该器件可以检测到欠温和过热情况。

当检测到存在过压、欠压、开路、欠温或过热情况时，BQ77216xx 器件将立即启动内部延迟计时器。延迟计时器过期时，将触发相应的输出进入其工作状态（根据配置的不同，为高电平或低电平状态）。

如果检测到过压故障，将触发 COUT 引脚；如果检测到欠压故障，将触发 DOUT 引脚。如果检测到过热或开路故障，则同时触发 DOUT 和 COUT 引脚。为了实现更快速的产品线测试，BQ77216xx 器件可提供延迟时间大幅缩短的客户测试模式 (CTM)。

封装信息
器件型号 封装 本体尺寸（标称值）
BQ77216xx (1) TSSOP (24) 4.40mm × 7.80mm（6.40mm × 7.80mm，含引线）
(1) 如需了解可用封装和预编程器件版本，请参阅数据表末尾的可订购产品附录和“器件比较表”。

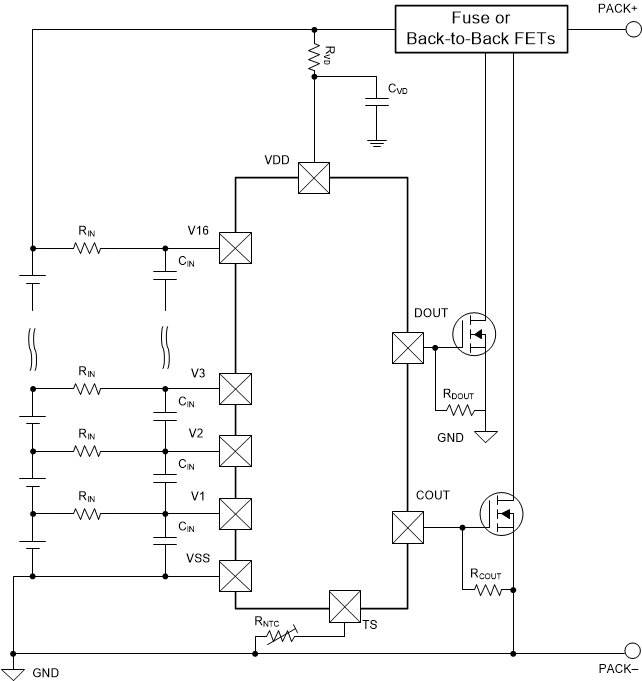

BQ77216 简化版原理图简化版原理图
