3 说明

AMC23C14 是一款响应时间较短的双路隔离式窗口比较器。开漏输出与输入电路由高度抗电磁干扰性的隔离栅隔开。该隔离栅经认证可提供高达 5kVRMS 的增强型电隔离，符合 VDE 0884-17 和 UL1577 标准，并且可支持最高 1kVRMS 的工作电压。

两个比较器的窗口电压都以 0V 为中心，这表示如果正向或负向输入超出阈值，则比较器就会跳变。一个比较器具有 ±300 mV 的固定阈值，第二比较器通过单个外部电阻器具有±20 mV 至 ±300mV 的可调节阈值。

AMC23C14 还支持只有正比较器的模式。当REF 引脚上的电压大于 550mV 时，负比较器会被禁用，仅正比较器正常运行。此模式下的基准电压可高达 2.7V。此模式对于监测正电压电源时尤其有用。

AMC23C14 采用 8 引脚宽体 SOIC 封装，其额定工业级工作温度范围为 –40°C 至 +125°C。

封装信息
器件型号封装(1)封装尺寸(2)
AMC23C14DWV（SOIC，8）5.85mm × 11.5mm
(1) 如需更多信息，请参阅节 10。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

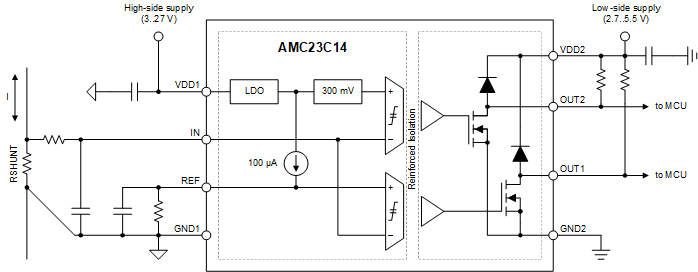

AMC23C14 典型应用典型应用
