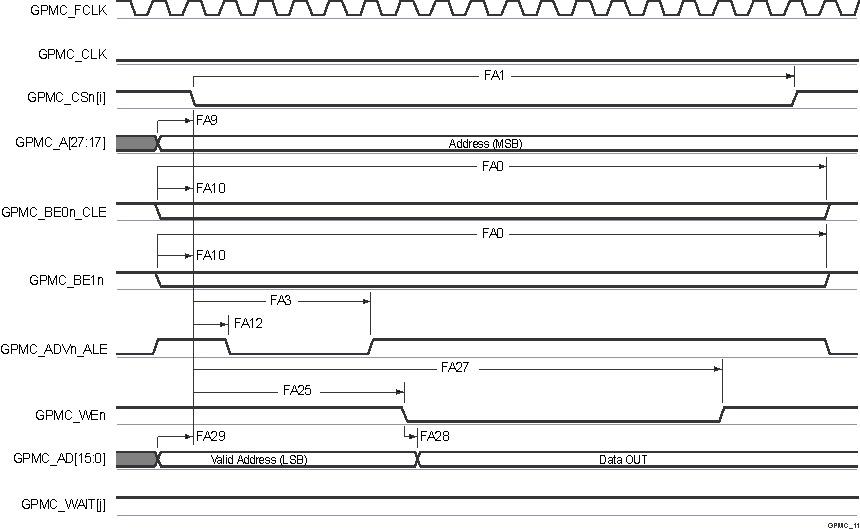

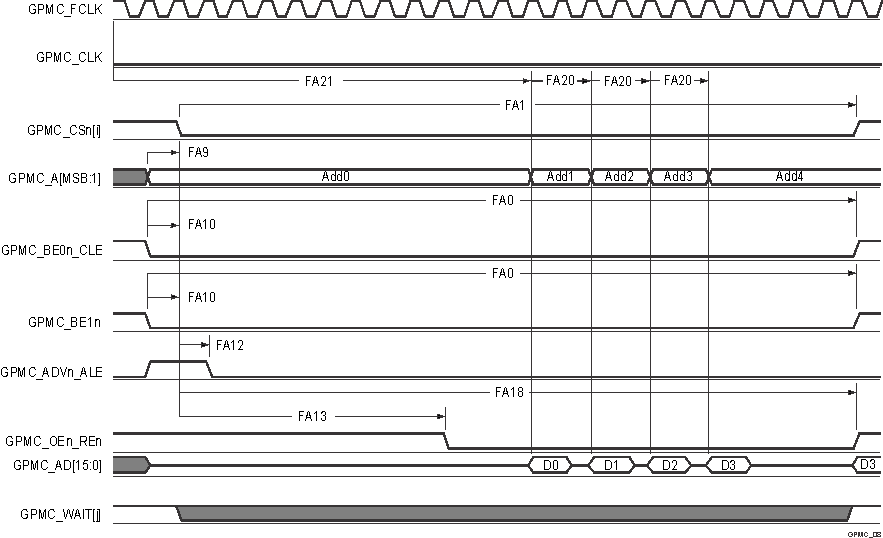

6.10.5.10.2.2 GPMC 和 NOR 闪存开关特性 - 异步模式

编号参数说明模式(15)最小值最大值单位
133 MHz(16)
FA0tw(be[x]nV)脉冲持续时间，输出低字节使能和命令锁存使能 GPMC_BE0n_CLE、输出高字节使能 GPMC_BE1n 有效时间读取N(12)ns
写入N(12)
FA1tw(csnV)脉冲持续时间，输出片选 GPMC_CSn[i](13) 低电平读取A(1)ns
写入A(1)
FA3td(csnV-advnIV)延迟时间，输出片选 GPMC_CSn[i](13) 有效到输出地址有效和地址锁存使能 GPMC_ADVn_ALE 无效读取B(2)- 2.55B(2)+ 2.65ns
写入B(2)- 2.55B(2)+ 2.65
FA4td(csnV-oenIV)延迟时间，输出片选 GPMC_CSn[i](13) 有效到输出使能 GPMC_OEn_REn 无效（单次读取）div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		C(3)- 2.55C(3)+ 2.65ns
FA9td(aV-csnV)延迟时间，输出地址 GPMC_A[27:1] 有效到输出片选 GPMC_CSn[i](13) 有效div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		J(9)- 2.55J(9)+ 2.65ns
FA10td(be[x]nV-csnV)延迟时间，输出低字节使能和命令锁存使能 GPMC_BE0n_CLE、输出高字节使能 GPMC_BE1n 有效到输出片选 GPMC_CSn[i](13) 有效div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		J(9)- 2.55J(9)+ 2.65ns
FA12td(csnV-advnV)延迟时间，输出片选 GPMC_CSn[i](13) 有效到输出地址有效和地址锁存使能 GPMC_ADVn_ALE 有效div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		K(10)- 2.55K(10)+ 2.65ns
FA13td(csnV-oenV)延迟时间，输出片选 GPMC_CSn[i](13) 有效到输出使能 GPMC_OEn_REn 有效div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		L(11)- 2.55L(11)+ 2.65ns
FA16tw(aIV)脉冲持续时间，输出地址 GPMC_A[26:1] 在 2 次连续读取和写入访问之间无效div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		G(7)ns
FA18td(csnV-oenIV)延迟时间，输出片选 GPMC_CSn[i](13) 有效到输出使能 GPMC_OEn_REn 无效（突发读取）div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		I(8)- 2.55I(8)+ 2.65ns
FA20tw(aV)脉冲持续时间，输出地址 GPMC_A[27:1] 有效 - 第 2、3、4 次访问div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		D(4)ns
FA25td(csnV-wenV)延迟时间，输出片选 GPMC_CSn[i](13) 有效到输出写入使能 GPMC_WEn 有效div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		E(5)- 2.55E(5)+ 2.65ns
FA27td(csnV-wenIV)延迟时间，输出片选 GPMC_CSn[i](13) 有效到输出写入使能 GPMC_WEn 无效div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		F(6)- 2.55F(6)+ 2.65ns
FA28td(wenV-dV)延迟时间，输出写入使能 GPMC_WEn 有效到输出数据 GPMC_AD[15:0] 有效div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		2.65ns
FA29td(dV-csnV)延迟时间，输出数据 GPMC_AD[15:0] 有效到输出片选 GPMC_CSn[i](13) 有效div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		J(9)- 2.55J(9)+ 2.65ns
FA37td(oenV-aIV)延迟时间，输出使能 GPMC_OEn_REn 有效到输出地址 GPMC_AD[15:0] 阶段结束div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		2.65ns
(1) 对于单次读取：A = (CSRdOffTime - CSOnTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
对于单次写入：A = (CSWrOffTime - CSOnTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
对于突发读取：A = (CSRdOffTime - CSOnTime + (n - 1) × PageBurstAccessTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
对于突发写入：A = (CSWrOffTime - CSOnTime + (n - 1) × PageBurstAccessTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
n 是页面突发访问编号
(2) 对于读取：B = ((ADVRdOffTime - CSOnTime) × (TimeParaGranularity + 1) + 0.5 × (ADVExtraDelay - CSExtraDelay)) × GPMC_FCLK(14)
对于写入：B = ((ADVWrOffTime - CSOnTime) × (TimeParaGranularity + 1) + 0.5 × (ADVExtraDelay - CSExtraDelay)) × GPMC_FCLK(14)
(3) C = ((OEOffTime - CSOnTime) × (TimeParaGranularity + 1) + 0.5 × (OEExtraDelay - CSExtraDelay)) × GPMC_FCLK(14)
(4) D = PageBurstAccessTime × (TimeParaGranularity + 1) × GPMC_FCLK(14)
(5) E = ((WEOnTime - CSOnTime) × (TimeParaGranularity + 1) + 0.5 × (WEExtraDelay - CSExtraDelay)) × GPMC_FCLK(14)
(6) F = ((WEOffTime - CSOnTime) × (TimeParaGranularity + 1) + 0.5 × (WEExtraDelay - CSExtraDelay)) × GPMC_FCLK(14)
(7) G = Cycle2CycleDelay × GPMC_FCLK(14)
(8) I = ((OEOffTime + (n - 1) × PageBurstAccessTime - CSOnTime) × (TimeParaGranularity + 1) + 0.5 × (OEExtraDelay - CSExtraDelay)) × GPMC_FCLK(14)
(9) J = (CSOnTime × (TimeParaGranularity + 1) + 0.5 × CSExtraDelay) × GPMC_FCLK(14)
(10) K = ((ADVOnTime - CSOnTime) × (TimeParaGranularity + 1) + 0.5 × (ADVExtraDelay - CSExtraDelay)) × GPMC_FCLK(14)
(11) L = ((OEOnTime - CSOnTime) × (TimeParaGranularity + 1) + 0.5 × (OEExtraDelay - CSExtraDelay)) × GPMC_FCLK(14)
(12) 对于单次读取：N = RdCycleTime × (TimeParaGranularity + 1) × GPMC_FCLK(14)
对于单次写入：N = WrCycleTime × (TimeParaGranularity + 1) × GPMC_FCLK(14)
对于突发读取：N = (RdCycleTime + (n - 1) × PageBurstAccessTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
对于突发写入：N = (WrCycleTime + (n - 1) × PageBurstAccessTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
(13) 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
(14) GPMC_FCLK 是通用存储器控制器内部功能时钟周期（以 ns 为单位）。
(15) 对于 div_by_1_mode：
  • GPMC_CONFIG1_i 寄存器：GPMCFCLKDIVIDER = 0h：
    • GPMC_CLK 频率 = GPMC_FCLK 频率

  • CTRLMMR_GPMC_CLKSEL[1-0] CLK_SEL = 00 = CPSWHSDIV_CLKOUT3 = 2000/15 = 133.33MHz

  • GPMC_CONFIG1_i 寄存器：TIMEPARAGRANULARITY = 0h = x1 延迟（影响 RD/WRCYCLETIME、RD/WRACCESSTIME、PAGEBURSTACCESSTIME、CSONTIME、CSRD/WROFFTIME、ADVONTIME、ADVRD/WROFFTIME、OEONTIME、OEOFFTIME、WEONTIME、WEOFFTIME、CYCLE2CYCLEDELAY、BUSTURNAROUND、TIMEOUTSTARTVALUE、WRDATAONADMUXBUS）
(16) 对于 133MHz：
  • CTRLMMR_GPMC_CLKSEL[1-0] CLK_SEL = 00 = MAIN_PLL0_HSDIV3_CLKOUT
AM69A AM69 GPMC 和 NOR 闪存 - 异步读取 - 单字
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。在 GPMC_WAIT[j] 中，j 等于 0、1、2 或 3。
B. FA5 参数说明了在内部对输入数据进行采样所需的时间。该参数以 GPMC 功能时钟周期数表示。从读取周期开始到 FA5 功能时钟周期结束后，输入数据将通过有效功能时钟边沿在内部采样。FA5 值必须存储在 AccessTime 寄存器位字段内。
C. GPMC_FCLK 是内部时钟（GPMC 功能时钟），不从外部提供。
图 6-58 GPMC 和 NOR 闪存 - 异步读取 - 单字
AM69A AM69 GPMC 和 NOR 闪存 - 异步读取 - 32 位
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。在 GPMC_WAIT[j] 中，j 等于 0、1、2 或 3。
B. FA5 参数说明了在内部对输入数据进行采样所需的时间。该参数以 GPMC 功能时钟周期数表示。从读取周期开始到 FA5 功能时钟周期结束后，输入数据将通过有效功能时钟边沿在内部采样。FA5 值必须存储在 AccessTime 寄存器位字段内。
C. GPMC_FCLK 是内部时钟（GPMC 功能时钟），不从外部提供。
图 6-59 GPMC 和 NOR 闪存 - 异步读取 - 32 位
AM69A AM69 GPMC 和 NOR 闪存 - 异步读取 - 页面模式 4x16 位
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。在 GPMC_WAIT[j] 中，j 等于 0、1、2 或 3。
B. FA21 参数说明了在内部对首个输入页面数据进行采样所需的时间。该参数以 GPMC 功能时钟周期数表示。从读取周期开始到 FA21 功能时钟周期结束后，首个输入页面数据将通过有效功能时钟边沿在内部采样。FA21 计算结果必须存储在 AccessTime 寄存器位字段内。
C. FA20 参数说明了在内部对连续输入页面数据进行采样所需的时间。该参数以 GPMC 功能时钟周期数表示。每次访问输入页面数据后，下一个输入页面数据将在 FA20 功能时钟周期后通过有效功能时钟边沿进行内部采样。FA20 也是连续输入页面数据（不包括第一个输入页面数据）的寻址阶段的持续时间。FA20 值必须存储在 PageBurstAccessTime 寄存器位字段中。
D. GPMC_FCLK 是内部时钟（GPMC 功能时钟），不从外部提供。
图 6-60 GPMC 和 NOR 闪存 - 异步读取 - 页面模式 4x16 位
AM69A AM69 GPMC 和 NOR 闪存 - 异步写入 - 单字
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。在 GPMC_WAIT[j] 中，j 等于 0、1、2 或 3。
图 6-61 GPMC 和 NOR 闪存 - 异步写入 - 单字
AM69A AM69 GPMC 和多路复用 NOR 闪存 - 异步读取 - 单字
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。在 GPMC_WAIT[j] 中，j 等于 0、1、2 或 3。
B. FA5 参数说明了在内部对输入数据进行采样所需的时间。该参数以 GPMC 功能时钟周期数表示。从读取周期开始到 FA5 功能时钟周期结束后，输入数据将通过有效功能时钟边沿在内部采样。FA5 值必须存储在 AccessTime 寄存器位字段内。
C. GPMC_FCLK 是内部时钟（GPMC 功能时钟），不从外部提供。
图 6-62 GPMC 和多路复用 NOR 闪存 - 异步读取 - 单字
AM69A AM69 GPMC 和多路复用 NOR 闪存 - 异步写入 - 单字
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。在 GPMC_WAIT[j] 中，j 等于 0、1、2 或 3。
图 6-63 GPMC 和多路复用 NOR 闪存 - 异步写入 - 单字
