下一节介绍了对每个 E1 控制卡所做的硬件修改。

1. TUSB320 CC 控制器 GPIO 模式
   • TUSB320 旨在用于 GPIO 模式，以协商 Type-C CC 引脚是否代表电源，该电源是控制卡的理想选择。要将 TUSB320 设为 GPIO 模式，ADDR 引脚需要悬空，因此移除了 R170。
   • 修改 1：
     • 移除 R170

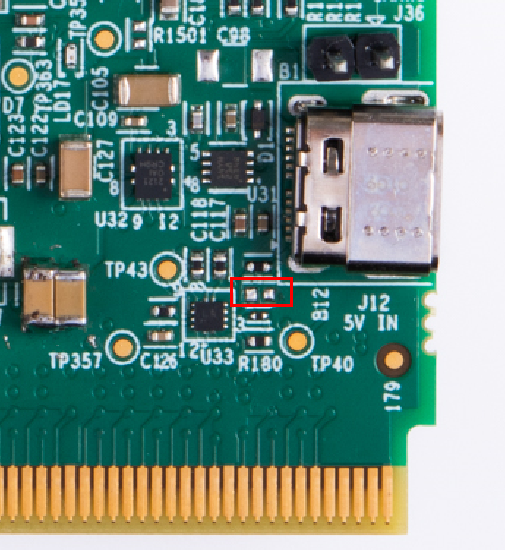

     图 5-1 修改 1
2. 旁路 PMIC VSYS_3V3C 电源
   • PMIC LDO 输出 VSOUT2 用于为 VSYS_3V3C 电源网供电。VSYS_3V3C 用于为各种外设电路的负载供电，其中许多电路是 AM263x 复位和启动所需的。
   • PMIC LDO 输出 VSOUT2 默认情况下处于禁用状态，需要从 AM263x 写入 SPI 寄存器才能在初始启动后启用。
   • 作为权变措施，VSYS_3V3C 电源轨与 VSYS_3V3A PMIC 输出短接。
   • 修改 2：
     • 从 PMIC 提起引脚 U30.29，以断开 PMIC 的 LDO 输出
     • 使用 22GA 导线将 TP359 和 TP362 短接

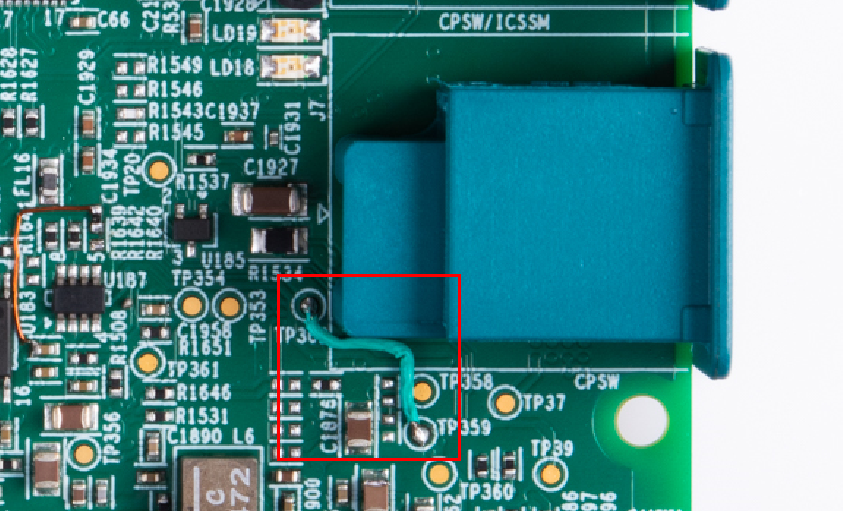

     图 5-2 修改 2
3. TPS37042A30 启动 RESET 输出瞬态
   • TPS37042A3O 电源监控器 (U187) 开漏输出 RESET1# 和 RESET2# 会在初始 3.3V (VSYS_3V3A) 和 1.2V (VSYS_1V2) 上电期间导致瞬态 PORZ 置为有效。
   • 这些开漏输出会被拉至 USB-C/HSEC 提供的 VMAIN 5.0V 电源。VMAIN 电源在启动期间表现出噪声行为，并导致这些开漏 I/O 提供有故障的 PORZ。通过将 U187 RESET1# 和 RESET2# 输出上拉电阻更改为参考 PMIC 提供的 VDD_5V0，会创建一个功能性 PORZ。
   • 修改 3：
     • 移除 R1640
     • 在 R1640 电阻位置的 RESET# 输出焊盘上安装 10kΩ 上拉电阻
     • 将另一个 10kΩ 电阻焊盘连接到 VDD_5V0 电源网

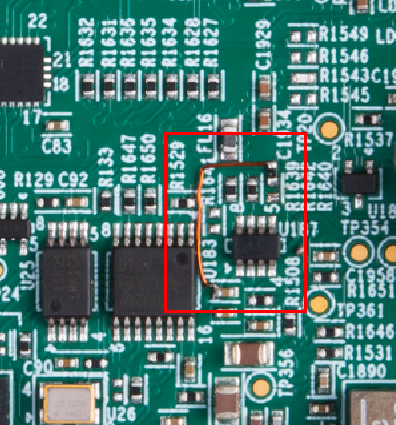

     图 5-3 修改 3
