5.9
关断

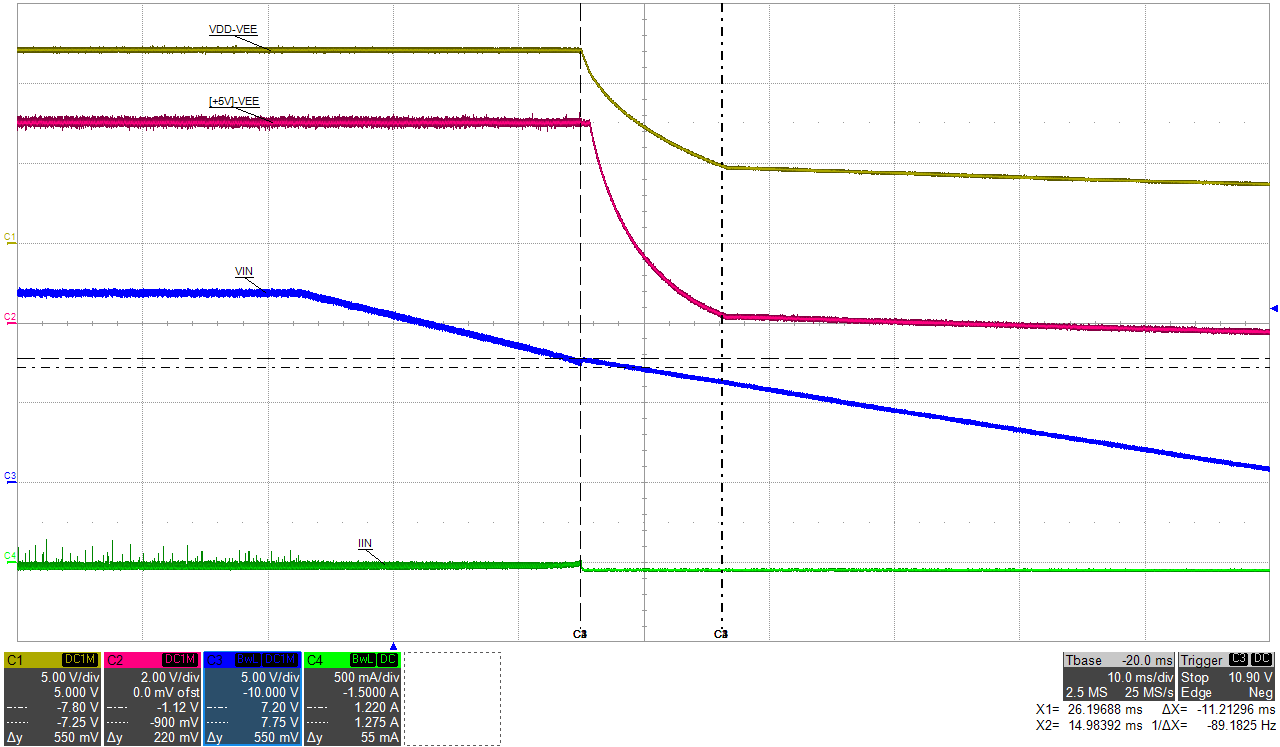

注:
VDD、VEE 和 [+5V] 等,请参阅
表 4-1
和
图 4-1
。
顶部:VDD-VEE,5V/div,
底部:IIN,1A/div,
mid-1:[+5V]-VEE,2V/div,
时间 = 10ms/div
mid-2:VIN,5V/div,
图 5-21
通过 VIN 移除来关断:VIN
OFF
= 7.2V,I
VDD
= 0mA,I
[+5V]
= 0mA

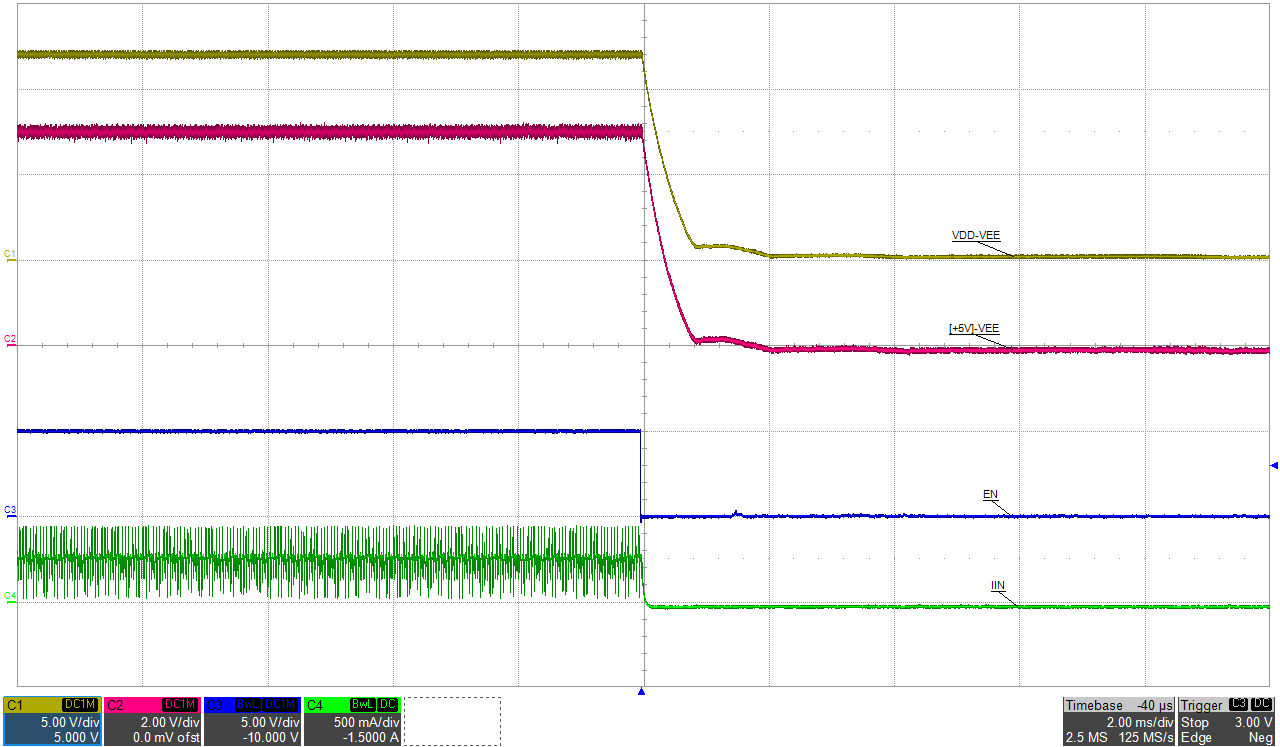

注:
VDD、VEE 和 [+5V] 等,请参阅
表 4-1
和
图 4-1
。
顶部:VDD-VEE,5V/div,
底部:IIN 0.5A/div,
mid-1:[+5V]-VEE,2V/div,
时间 = 2ms/div
mid-2:EN,5V/div,
图 5-22
通过 EN 低电平来关断:VIN = 12V,I
VDD
= 130mA,I
[+5V]
= 10mA
