6 组装和印刷电路板 (PCB)

UCC28C56EVM-066 采用四层 PCB 设计。只有顶层和底层的布线用于 UCC28C56 连接，因此 EVM 基本上属于两层 PCB。两个中间层专门用于测试点布线。

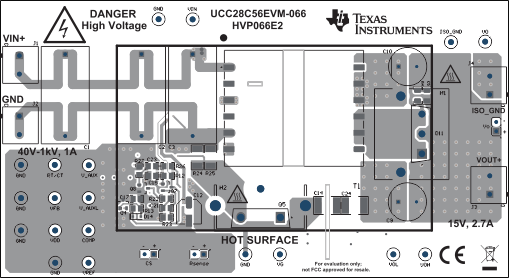

GUID-20220610-SS0I-GWPD-FJKS-6LHJW7PDJL6J-low.gif图 6-1 UCC28C56EVM-066，PCB 顶层，组装

GUID-20220610-SS0I-2NDP-W1VX-SVWDBFDR92PV-low.gif图 6-2 UCC28C56EVM-066，信号层 1，仅用于测试点布线
GUID-20220610-SS0I-NXLJ-TDQF-DFHVJ8WT3SR4-low.gif图 6-3 UCC28C56EVM-066，信号层 2，仅用于测试点布线
GUID-20220610-SS0I-PSNB-GHHX-M282CZBS1XH7-low.gif图 6-4 UCC28C56EVM-066，PCB 底层，组装（镜像视图）
