输出电压线性调整率

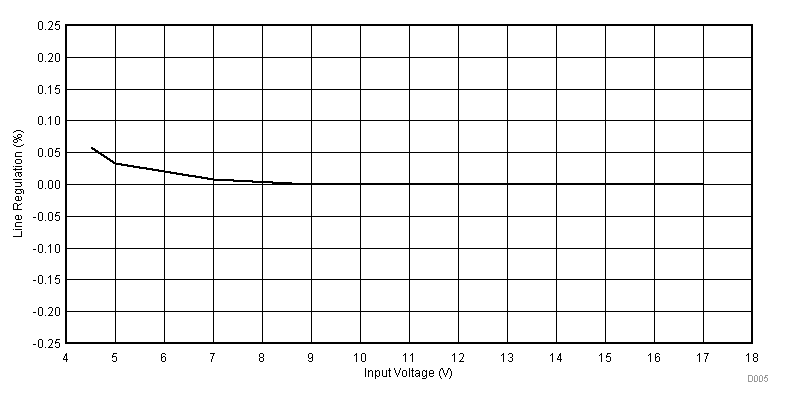

图 2-5 显示了 TPS568215EVM-762 的线性调整率。

GUID-1044DF31-0C62-41CC-B948-D777FAFA945C-low.gif图 2-5 TPS568215EVM-762 线性调整率
