关断

图 2-16图 2-17 显示了 TPS568215EVM-762 的关断波形。在这些图中,输入电压为 12V,负载为 1Ω。

GUID-9DFE4B49-DEEB-4764-9543-54A463207C0F-low.gif图 2-16 相对于 VIN 的关断

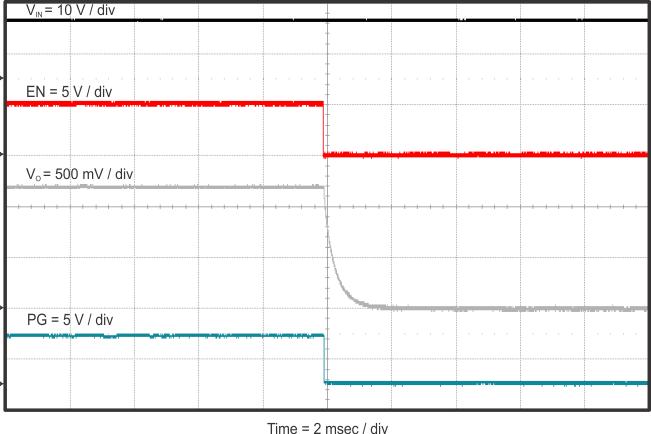

GUID-B15A7BFC-6D62-4852-BAF6-4DD1D13567EC-low.gif图 2-17 相对于使能的关断
