关断测试

请按照以下过程进行关断测试:

RAILA:

  1. 将负载电流设置为 50A。

  2. 确保所有默认跳线(J1 至 J9)设置如表 4-3 所示。

  3. 连接探头 Enable (TP11)、VOUTA(J15,BNC 电缆)、PWM1 (TP31) 和 VOUT_A_RDY (TP22)。

  4. 将示波器上的时间/div 设置为:500μs/div。

  5. 在大约 1V 的下降沿将触发器设置为通道 1“Enable_A”。

  6. 开启电源(电压设置为 12V,电流限制设置为 10A)。

  7. 将启用开关“S1”滑至 ON 位置,并测量输出电压为 0.88V。

  8. 将开关“S1”滑至 OFF 位置。

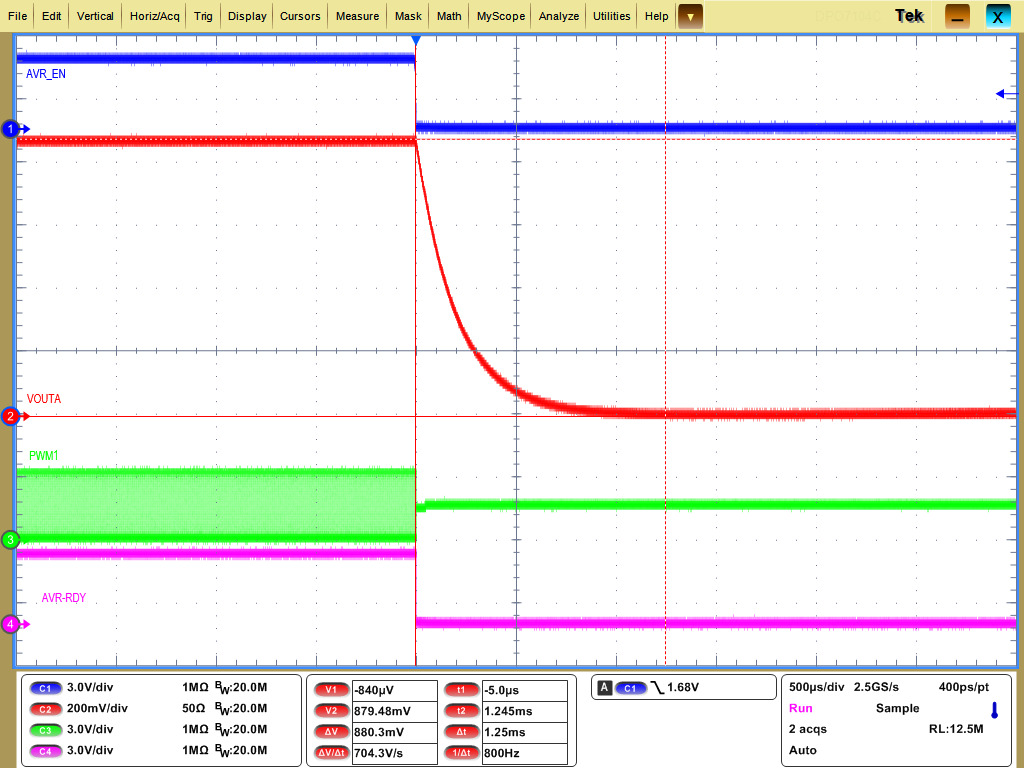

GUID-20210305-CA0I-RST8-NN93-BCTRQ2CPCTVZ-low.jpg图 6-3 VOUTA 启用关闭,立即关闭
GUID-20210305-CA0I-PQK9-KXDJ-C2SCTQL9MCFV-low.jpg图 6-4 VOUTA 启用关闭,软关闭,TOFF 延迟=1ms

RAILB:

  1. 将负载电流设置为 10A。

  2. 确保所有默认跳线(J1 至 J9)设置如表 4-3 所示。

  3. 连接探头 Enable_B (TP12)、VOUTB(J16,BNC 电缆)、BPWM1 (TP55) 和 VOUT_B_RDY (TP23)。

  4. 将示波器上的时间/div 设置为:500μs/div。

  5. 在大约 0.8V 的下降沿将触发器设置为通道 1“Enable_B”。

  6. 开启电源(电压设置为 12V,电流限制设置为 5A)。

  7. 将启用开关“S2”滑至 ON 位置,并测量输出电压为 0.8V。

  8. 将开关“S2”滑至 OFF 位置。

GUID-20210304-CA0I-P01C-PWK5-TK0H0ZQ6XGV6-low.jpg图 6-5 VOUTB 启用关闭,立即关闭
GUID-20210304-CA0I-BR1D-VQSC-W8NZFKMJLMS0-low.jpg图 6-6 VOUTB 启用关闭,软关闭,TOFF 延迟=1ms
