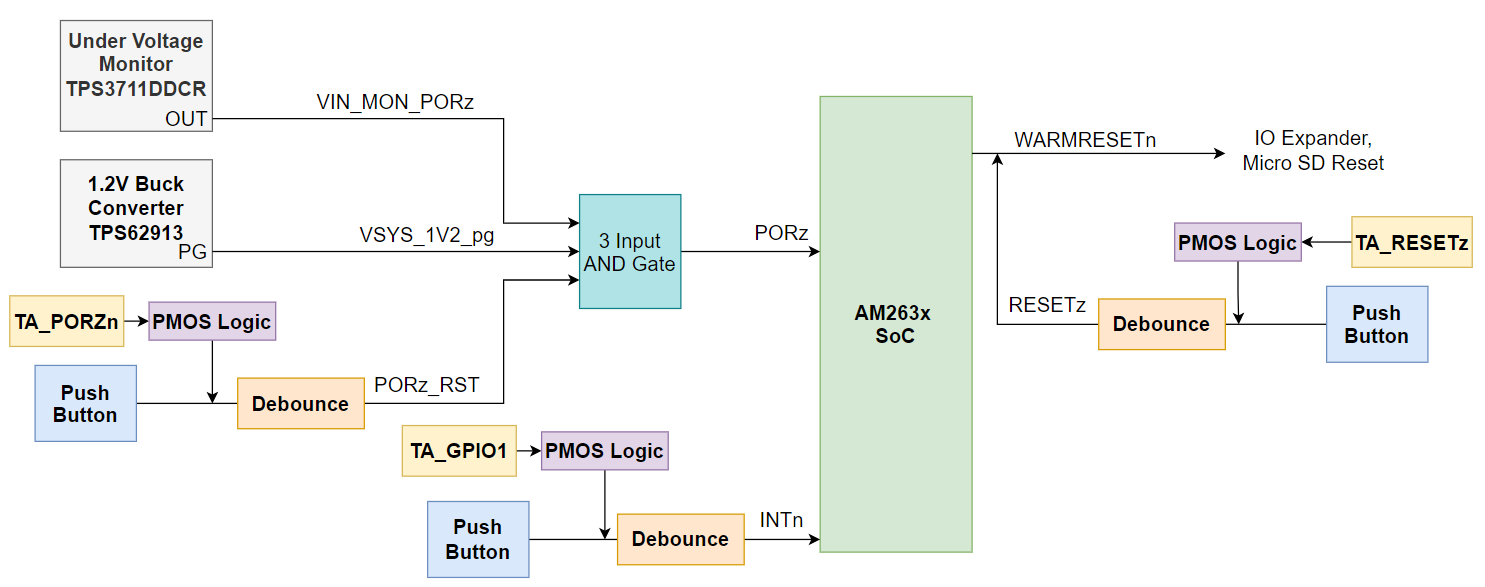

图 4-2 显示了 AM263x 控制卡的复位架构。

AM263x SoC 可进行以下复位：

• PORz 是主域的上电复位。
• WARMRESETn 是主域的热复位。

PORz 信号由 3 路输入与门驱动，后者会在以下情况下生成主域上电复位：

• 欠压监控器 (TPS3711DDCR) 的输入电压 VMAIN 低于 4.48V 时。
• 1.2V 降压转换器 (TPS62913RPUR) 电源正常输出因输出电压低于电源正常阈值而被驱动为低电平时。
• 按下用户按钮 (SW2) 时。
• 测试自动化接头输出逻辑低电平信号 (TA_PORZn)到 P 沟道 MOSFET 栅极，导致 PMOS 的 V_GS 小于零，因此 PORz 信号会连接到直接与接地连接的 PMOS 漏极。

PORz 信号连接到：

• AM263x SoC PORz 输入
• RGMII1 以太网 PHY 复位
• ICSSM1 千兆位以太网 PHY 复位
• ICSSM2 工业以太网 PHY 复位
• BOOTMODE 缓冲器输出启用

WARMRESETn 信号会在以下情况下生成主域热复位：

• 按下用户按钮 (SW4) 时。
• 测试自动化接头输出逻辑低电平信号 (TA_RESETz)到 P 沟道 MOSFET 栅极，导致 PMOS 的 V_GS 小于零，因此 RESETz 信号会连接到直接与接地连接的 PMOS 漏极。

WARMRESETn 信号连接到：

• AM263x SoC WARMRESETN 输出
• 通过按钮生成的 RESETz 信号 + PMOS 逻辑
• IO 扩展器复位
• Micro SD 复位

AM263x 控制卡还具有 SoC 的外部中断 INTn，以下情况下会出现该中断：

• 按下用户按钮 (SW1) 时。
• 测试自动化接头输出逻辑低电平信号 (TA_GPIO1)到 P 沟道 MOSFET 栅极，导致 PMOS 的 V_GS 小于零，因此 INTn 信号会连接到直接与接地连接的 PMOS 漏极。
