3.3.1.4 启动、关断、备用电源和瞬态响应波形
图 3-20 显示了满载条件下 –12V、+12V 和 +12Vp 时转换器在启动（交流电源开启）期间的行为。C1 在 100mA 时为 –12V 输出，C2 在 100mA 时为 +12V 输出，C3 在 2.2A 时为 +12Vp。
图 3-20 转换器在启动期间的行为图 3-21 显示了满载条件下 –12V、+12V 和 +12Vp 时转换器在关断（交流电源断开）期间的行为。C1 在 100mA 时为 –12V 输出，C2 在 100mA 时为 +12V 输出，C3 在 2.2A 时为 +12Vp。

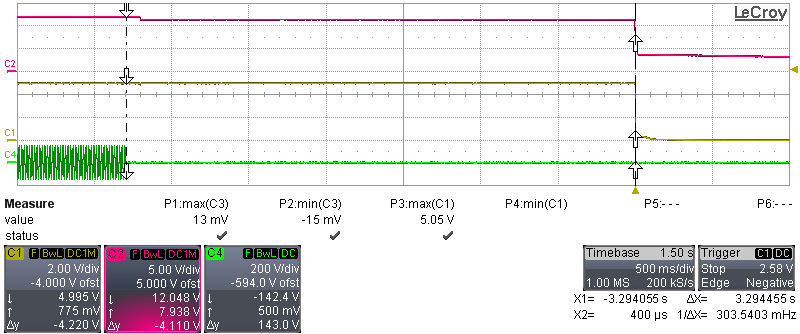

图 3-21 转换器在关断期间的行为图 3-22 显示了转换器的行为，其中负载根据 0.44A 时为 12Vp、275mA 时为 5V 电源轨的规格而定。这里的迹线 C2 为 12Vp 输出 (TP4_P)，C1 为 5V 输出，而 C4 为输入 VAC。
图 3-22 交流电源断开后的备用电源行为图 3-23 显示了在零负载电流和 1A 负载电流之间切换时 5V VOUT 的瞬态响应。
图 3-23 5V VOUT 0A 至 1A 负载上的瞬态图 3-24 显示了在零负载电流和 1A 负载电流之间切换时 3.3V VOUT 的瞬态响应。
图 3-24 3.3V VOUT 0A 至 1A 上的瞬态图 3-25 显示了 12V VOUT 上发生 0A 至 2A 瞬态时的转换器瞬态响应，而 12V 和 –12V 都具有 100mA 的负载电流。C1 在 100mA 时为 –12V 输出，C2 在 100mA 时为 +12V 输出，C3 在开关负载下为 +12Vp，而 C4 为 12Vp 输出电流。
图 3-25 12V VOUT 上发生 0A 至 2A 瞬态时的转换器瞬态响应图 3-26 显示了 12V VOUT 上发生 0A 至 2A 瞬态的转换器瞬态响应，而 12V 和 –12V 都具有零负载电流。C1 在 0mA 时为 –12V 输出，C2 在 0mA 时为 +12V 输出，C3 在开关负载下为 +12Vp，而 C4 为 12Vp 输出电流。
图 3-26 12V VOUT 上发生 0A 至 2A 瞬态时的转换器瞬态响应图 3-27 显示了 12Vp 满载时 –12V 输出的瞬态响应。C1 为从 100mA 切换到 0mA 的 –12V 输出，而 C4 为 –12V 输出电流。
图 3-27 在 12Vp 满载时 –12V 输出的瞬态响应图 3-28 显示了 12Vp 满载时 –12V 输出的瞬态响应。C1 为从 0mA 切换到 100mA 的 –12V 输出，而 C4 为 –12V 输出电流。
图 3-28 在 12Vp 满载时的 –12V 输出瞬态响应图 3-29 显示了 12Vp 满载时 +12V 输出的瞬态响应。C2 为从 0mA 切换到 100mA 的 +12V 输出，而 C4 为 +12V 输出电流。
图 3-29 在 12Vp 满载时 +12V 输出的瞬态响应图 3-30 显示了 12Vp 满载时 +12V 输出的瞬态响应。C2 为从 100mA 切换到 0mA 的 +12V 输出，而 C4 为 +12V 输出电流。
图 3-30 在 12Vp 满载时 +12V 输出的瞬态响应
