5.6 典型特性

VIN = VOUT(NOM) + 0.4V，VEN = 1.8V，VCP_EN = 1.8V，CIN = 10µF，CNR/SS = 4.7μF，COUT = 22μF，CBIAS = 0nF，SNS 引脚短接至 OUT 引脚，PG 引脚通过 100kΩ 电阻上拉至 VIN（除非另有说明）；典型值在 TJ = 25°C 条件下测得

TPS7A57-Q1 CP 启用、无偏置时 PSRR 与频率和 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = VIN，
VOUT = 0.9V，VBIAS = 0V，IOUT = 5A
图 5-1 CP 启用、无偏置时 PSRR 与频率和 VIN 间的关系

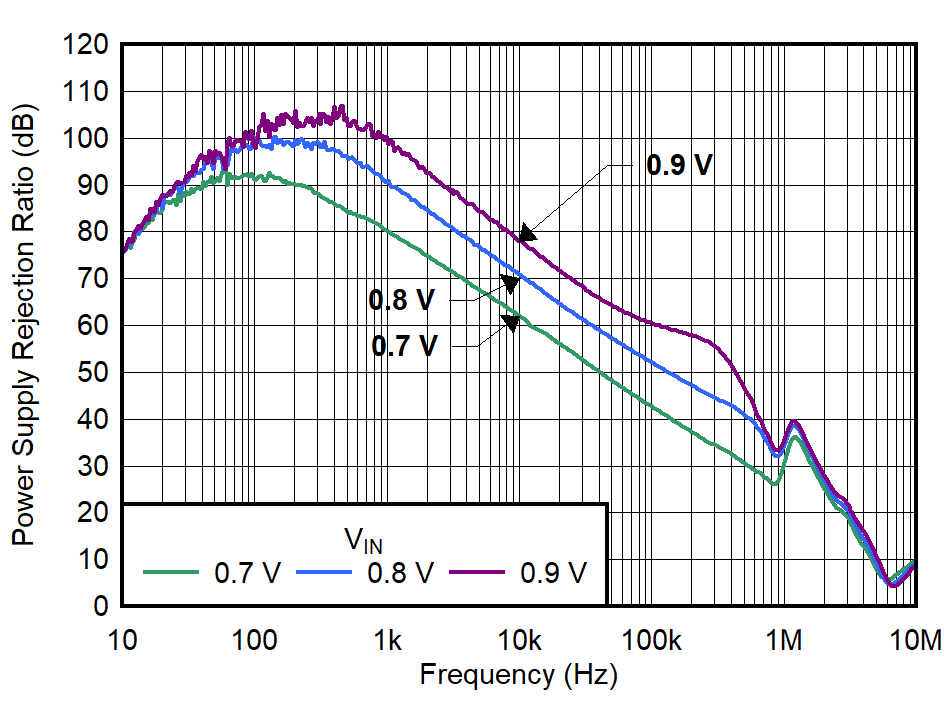

TPS7A57-Q1 CP 禁用、最大偏置时 PSRR 与频率和 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VOUT = 0.5V，VBIAS = 11V，IOUT = 5A
图 5-3 CP 禁用、最大偏置时 PSRR 与频率和 VIN 间的关系
TPS7A57-Q1 CP 禁用、最大偏置时 PSRR 与频率和 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VOUT = 5.2V，VBIAS = 11V，IOUT = 5A
图 5-5 CP 禁用、最大偏置时 PSRR 与频率和 VIN 间的关系
TPS7A57-Q1 CP 启用时 PSRR 与频率和 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VIN = 1.2V，VOUT = 0.9V，IOUT = 5A
图 5-7 CP 启用时 PSRR 与频率和 VBIAS 间的关系
TPS7A57-Q1 CP 禁用时 PSRR 与频率和 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VIN = 1.2V，VOUT = 0.9V，IOUT = 5A
图 5-9 CP 禁用时 PSRR 与频率和 VBIAS 间的关系
TPS7A57-Q1 CP 禁用、VIN = 1.2V 时 BIAS PSRR 与频率和 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VIN = 1.2V，VOUT = 0.9V，IOUT = 5A
图 5-11 CP 禁用、VIN = 1.2V 时 BIAS PSRR 与频率和 VBIAS 间的关系
TPS7A57-Q1 PSRR 与频率和 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VOUT = VIN – 300mV，VBIAS = 11V，IOUT = 5A
图 5-13 PSRR 与频率和 VIN 间的关系
TPS7A57-Q1 CP 启用时输出电压噪声密度与频率和 CNR/SS 间的关系
CIN = 4.7μF，COUT = 22μF，VCP_EN = VIN，VIN = 5.3V，
VOUT = 5V，IOUT = 5A
图 5-15 CP 启用时输出电压噪声密度与频率和 CNR/SS 间的关系
TPS7A57-Q1 CP 禁用时输出电压噪声密度与频率和 CNR/SS 间的关系
CIN = 4.7μF，COUT = 22μF，VIN = 5.3V，VOUT = 5V，
VBIAS = 11V
图 5-17 CP 禁用时输出电压噪声密度与频率和 CNR/SS 间的关系
TPS7A57-Q1 输出电压噪声密度与频率和 COUT 间的关系
CNR/SS = CIN = 4.7μF，CP_EN = GND，VIN = 0.8V，
VOUT = 0.5V，VBIAS = 3.7V
图 5-19 输出电压噪声密度与频率和 COUT 间的关系
TPS7A57-Q1 VOUT = 0.9V 时输出电压噪声密度与频率和 VCP_EN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VIN = 1.2V，IOUT = 5A
图 5-21 VOUT = 0.9V 时输出电压噪声密度与频率和 VCP_EN 间的关系
TPS7A57-Q1 VOUT = 1.8V 时输出电压噪声密度与频率和 VCP_EN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VIN = 2.1V，IOUT = 5A
图 5-23 VOUT = 1.8V 时输出电压噪声密度与频率和 VCP_EN 间的关系
TPS7A57-Q1 VOUT = 5V 时输出电压噪声密度与频率和 VCP_EN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VIN = 5.3V，IOUT = 5A

图 5-25 VOUT = 5V 时输出电压噪声密度与频率和 VCP_EN 间的关系
TPS7A57-Q1 VOUT = 5V、CP 禁用时输出电压噪声密度与频率和 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，VCP_EN = 0V，COUT = 22μF，
VIN = 5.3V，IOUT = 5A
图 5-27 VOUT = 5V、CP 禁用时输出电压噪声密度与频率和 VBIAS 间的关系
TPS7A57-Q1 CP 启用时输出电压噪声密度与频率和 VOUT 间的关系
CNR/SS = CIN = 4.7μF，VCP_EN = 1.8V，COUT = 22μF，
VIN = VOUT + 0.3V，IOUT = 5A
图 5-29 CP 启用时输出电压噪声密度与频率和 VOUT 间的关系
TPS7A57-Q1 CP 禁用时输出电压噪声密度与频率和 VOUT 间的关系
CNR/SS = CIN = 4.7μF，VCP_EN = 0V，COUT = 22μF，
VIN = VOUT + 0.3V，IOUT = 5A
图 5-31 CP 禁用时输出电压噪声密度与频率和 VOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、IOUT = 100mA 至 5A、CP 启用时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 3V，VIN = 0.8V，SR = 1A/μs
图 5-33 VOUT = 0.5V、IOUT = 100mA 至 5A、CP 启用时的负载瞬态
TPS7A57-Q1 VOUT = 3.3V、IOUT = 100mA 至 5A、CP 启用时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V，VIN = 3.6V，SR = 1A/μs
图 5-35 VOUT = 3.3V、IOUT = 100mA 至 5A、CP 启用时的负载瞬态
TPS7A57-Q1 VOUT = 0.5V、IOUT = 100mA 至 5A、CP 禁用、SR = 0.5A/μs 时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 3.7V，VIN = 0.8V
图 5-37 VOUT = 0.5V、IOUT = 100mA 至 5A、CP 禁用、SR = 0.5A/μs 时的负载瞬态
TPS7A57-Q1 VOUT = 0.5V、IOUT = 100mA 至 5A、CP 禁用、SR = 1A/μs、VBIAS = 11V 时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 11V，VIN = 0.8V
图 5-39 VOUT = 0.5V、IOUT = 100mA 至 5A、CP 禁用、SR = 1A/μs、VBIAS = 11V 时的负载瞬态
TPS7A57-Q1 VOUT = 3.3V、IOUT = 100mA 至 5A、CP 禁用、SR = 1A/μs、VBIAS = 6.5V 时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 6.5V，VIN = 3.6V
图 5-41 VOUT = 3.3V、IOUT = 100mA 至 5A、CP 禁用、SR = 1A/μs、VBIAS = 6.5V 时的负载瞬态
TPS7A57-Q1 VOUT = 5.2V、IOUT = 100mA 至 5A、CP 禁用、SR = 0.5A/μs、VBIAS = 8.4V 时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 8.4V，VIN = 5.5V
图 5-43 VOUT = 5.2V、IOUT = 100mA 至 5A、CP 禁用、SR = 0.5A/μs、VBIAS = 8.4V 时的负载瞬态
TPS7A57-Q1 VOUT = 5.2V、IOUT = 100mA 至 5A、CP 禁用、SR = 5A/μs、VBIAS = 8.4V 时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 8.4V，VIN = 5.5V
图 5-45 VOUT = 5.2V、IOUT = 100mA 至 5A、CP 禁用、SR = 5A/μs、VBIAS = 8.4V 时的负载瞬态
TPS7A57-Q1 VOUT = 5.2V、IOUT = 100mA 至 5A、CP 禁用、SR = 1A/μs、VBIAS = 11V 时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 11V，VIN = 5.5V
图 5-47 VOUT = 5.2V、IOUT = 100mA 至 5A、CP 禁用、SR = 1A/μs、VBIAS = 11V 时的负载瞬态
TPS7A57-Q1 VIN = 0.9V 至 6V 时的 IN 线路瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，VBIAS = 5V，VOUT = 0.5V，IOUT = 100mA，SR = 1V/μs
图 5-49 VIN = 0.9V 至 6V 时的 IN 线路瞬态
TPS7A57-Q1 VIN = 0.9V 至 6V、IOUT = 5A 时的 BIAS 线路瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VIN = 0.8V，VOUT = 0.5V，SR = 1V/μs
图 5-51 VIN = 0.9V 至 6V、IOUT = 5A 时的 BIAS 线路瞬态
TPS7A57-Q1 CP 禁用时 BIAS-EN-IN 轨序列的启动
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 5V，VIN = 0.8V，VOUT = 0.5V
图 5-53 CP 禁用时 BIAS-EN-IN 轨序列的启动
TPS7A57-Q1 CP 禁用时 EN-IN-BIAS 轨序列的启动
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 5V，VIN = 0.8V，VOUT = 0.5V
图 5-55 CP 禁用时 EN-IN-BIAS 轨序列的启动
TPS7A57-Q1 CP 禁用时 IN-EN-BIAS 轨序列的启动
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 5V，VIN = 0.8V，VOUT = 0.5V
图 5-57 CP 禁用时 IN-EN-BIAS 轨序列的启动
TPS7A57-Q1 CP 启用时 IN-CP_EN-EN 轨序列的启动
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 3V，
VBIAS = 5V，VIN = 0.7V，VOUT = 0.5V，IOUT = 5A
图 5-59 CP 启用时 IN-CP_EN-EN 轨序列的启动
TPS7A57-Q1 CP 禁用、VOUT = 5.2V、CNR/SS = 4.7μF 时 IN-BIAS-EN-PG 轨序列的启动
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 3V，
VBIAS = 9V，VIN = 5.6V，VOUT = 5.2V，IOUT = 5A
图 5-61 CP 禁用、VOUT = 5.2V、CNR/SS = 4.7μF 时 IN-BIAS-EN-PG 轨序列的启动
TPS7A57-Q1 CP 禁用、VOUT = 0.5V 时前 500μs 的浪涌电流
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 5V，VIN = 0.7V，VOUT = 0.5V
图 5-63 CP 禁用、VOUT = 0.5V 时前 500μs 的浪涌电流
TPS7A57-Q1 CP 禁用、VOUT = 5.2V 时前 500μs 的浪涌电流
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 9V，VIN = 5.5V，VOUT = 5.2V
图 5-65 CP 禁用、VOUT = 5.2V 时前 500μs 的浪涌电流
TPS7A57-Q1 CP 启用、VBIAS = 3V 时压降电压与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
IOUT = 5A
图 5-67 CP 启用、VBIAS = 3V 时压降电压与 VIN 间的关系
TPS7A57-Q1 CP 启用、VIN = 0.7V 时压降电压与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
IOUT = 5A
图 5-69 CP 启用、
VIN = 0.7V 时压降电压与 VBIAS 间的关系
TPS7A57-Q1 CP 禁用、VIN = 0.7V、VBIAS = 3.9V 时压降电压与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V
图 5-71 CP 禁用、
VIN = 0.7V、VBIAS = 3.9V 时压降电压与 IOUT 间的关系
TPS7A57-Q1 CP 启用、VIN = 1.1V、无偏置时压降电压与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V
图 5-73 CP 启用、VIN = 1.1V、无偏置时压降电压与 IOUT 间的关系
TPS7A57-Q1 CP 启用、VIN = 6V、无偏置时压降电压与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V
图 5-75 CP 启用、VIN = 6V、无偏置时压降电压与 IOUT 间的关系
TPS7A57-Q1 CP 启用、VIN = 6V、VBIAS = 3V 时压降电压与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V
图 5-77 CP 启用、VIN = 6V、VBIAS = 3V 时压降电压与 IOUT 间的关系
TPS7A57-Q1 CP 禁用、VIN = 6V、VBIAS = 9.2V 时压降电压与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V
图 5-79 CP 禁用、VIN = 6V、VBIAS = 9.2V 时压降电压与 IOUT 间的关系

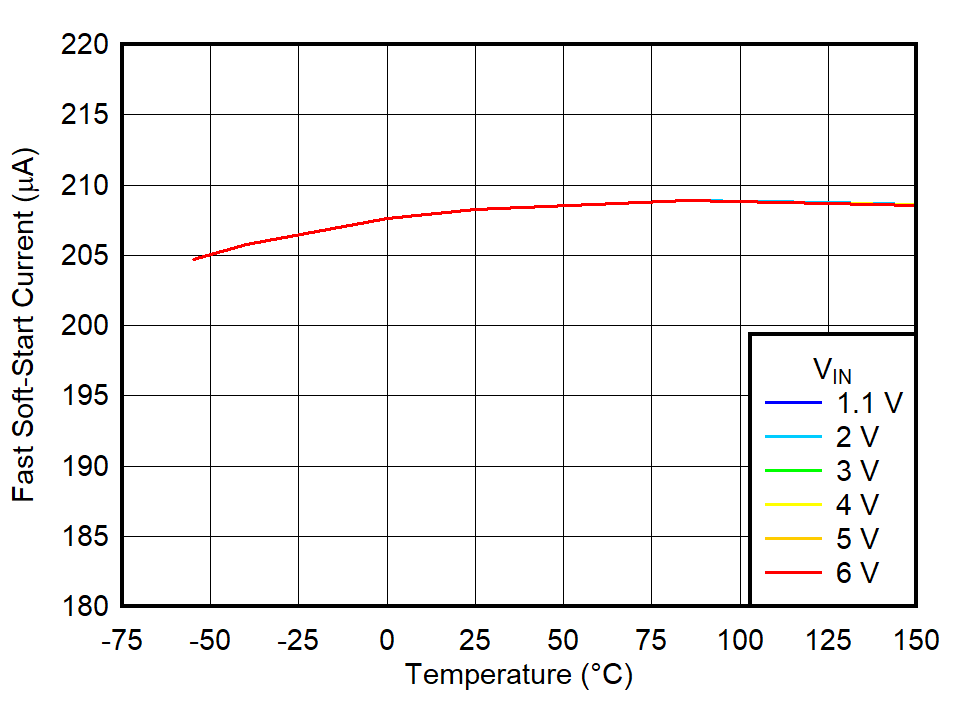

TPS7A57-Q1 快速软启动电流与温度和 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 0V
图 5-81 快速软启动电流与温度和 VIN 间的关系
TPS7A57-Q1 基准电流的变化与 VREF 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V，VIN = 6V，IOUT = 0A
图 5-83 基准电流的变化与 VREF 间的关系
TPS7A57-Q1 CP 启用时基准电流精度与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 3V，VOUT = 0.5V
图 5-85 CP 启用时基准电流精度与 VIN 间的关系
TPS7A57-Q1 CP 禁用、IOUT = 0A 时基准电流精度与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VIN = 0.7V，VOUT = 0.5V
图 5-87 CP 禁用、IOUT = 0A 时基准电流精度与 VBIAS 间的关系
TPS7A57-Q1 CP 禁用、IOUT = 5A 时基准电流精度与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VIN = 0.7V，VOUT = 0.5V
图 5-89 CP 禁用、IOUT = 5A 时基准电流精度与 VBIAS 间的关系
TPS7A57-Q1 VOS 分布
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-91 VOS 分布
TPS7A57-Q1 偏移电压与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 3.7V，VOUT = 0.5V，IOUT = 0A
图 5-93 偏移电压与 VIN 间的关系
TPS7A57-Q1 VBIAS = 11V、CP 禁用时输出电压精度与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 11V，VOUT = 0.5V，IOUT = 0A
图 5-95 VBIAS = 11V、
CP 禁用时输出电压精度与 VIN 间的关系
TPS7A57-Q1 VIN = 6V、CP 禁用时输出电压精度与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，VIN = 6V，VOUT = 0.5V，IOUT = 0A
图 5-97 VIN = 6V、
CP 禁用时输出电压精度与 VBIAS 间的关系
TPS7A57-Q1 VBIAS = 11V、CP 禁用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 11V，VIN = 0.7V，VOUT = 0.5V，IOUT = 0A
图 5-99 VBIAS = 11V、CP 禁用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 VIN = 6V、VBIAS = 11V、CP 禁用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 11V，VIN = 6V，VOUT = 5.2V，IOUT = 0A
图 5-101 VIN = 6V、
VBIAS = 11V、CP 禁用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 VIN = 5.6V、VBIAS = 11V、CP 禁用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 11V，VIN = 5.6V，VOUT = 5.2V，IOUT = 0A
图 5-103 VIN = 5.6V、VBIAS = 11V、CP 禁用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 CP 启用时输出电压精度与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V，VIN = 0.7V，VOUT = 0.5V，IOUT = 0A
图 5-105 CP 启用时输出电压精度与 VIN 间的关系
TPS7A57-Q1 VIN = 6V、CP 启用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V，VIN = 6V，VOUT = 5.2V
图 5-107 VIN = 6V、
CP 启用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 VBIAS = 11V、CP 启用时输出电压精度与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 11V，VOUT = 0.5V，IOUT = 0A
图 5-109 VBIAS = 11V、CP 启用时输出电压精度与 VIN 间的关系
TPS7A57-Q1 VIN = 6V、CP 启用时输出电压精度与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VIN = 6V，VOUT = 0.5V，IOUT = 0A
图 5-111 VIN = 6V、
CP 启用时输出电压精度与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 11V、CP 启用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 11V，VIN = 0.7V，VOUT = 0.5V
图 5-113 VOUT = 0.5V、VBIAS = 11V、CP 启用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 VIN = 6V、VBIAS = 11V、CP 启用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 11V，VIN = 6V，VOUT = 5.2V
图 5-115 VIN = 6V、VBIAS = 11V、CP 启用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 VIN = 5.6V、VBIAS = 11V、CP 启用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 11V，VIN = 5.6V，VOUT = 5.2V
图 5-117 VIN = 5.6V、VBIAS = 11V、CP 启用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 IREF BIAS 轨线路调整
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 3.7V 至 11V，VOUT = 0.5V
图 5-119 IREF BIAS 轨线路调整
TPS7A57-Q1 VOUT BIAS 轨线路调整
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 3.7V 至 11V，VOUT = 0.5V
图 5-121 VOUT BIAS 轨线路调整
TPS7A57-Q1 IREF IN 轨线路调整
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VIN = 1.1V 至 6V，VOUT = 0.5V，IOUT = 0A
图 5-123 IREF IN 轨线路调整
TPS7A57-Q1 VOUT IN 轨线路调整
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VIN = 1.1V 至 6V，VOUT = 0.5V，IOUT = 0A
图 5-125 VOUT IN 轨线路调整
TPS7A57-Q1 ILIMIT 与 VOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 8.4V，VIN = 5.6V，VOUT(nom) = 5.2V
图 5-127 ILIMIT 与 VOUT 间的关系
TPS7A57-Q1 有 BIAS 轨时 UVLOIN 阈值与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VOUT = 0.5V
图 5-129 有 BIAS 轨时 UVLOIN 阈值与温度间的关系
TPS7A57-Q1 UVLOIN 迟滞与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VOUT = 0.5V
图 5-131 UVLOIN 迟滞与温度间的关系
TPS7A57-Q1 CP 启用时 UVLOBIAS 阈值与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-133 CP 启用时 UVLOBIAS 阈值与温度间的关系
TPS7A57-Q1 VOUT = 0.5V、CP 启用、IOUT = 0A 时 BIAS 引脚静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-135 VOUT = 0.5V、CP 启用、IOUT = 0A 时
BIAS 引脚静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 5.2V、VBIAS = 11V、CP 禁用时 BIAS 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-137 VOUT = 5.2V、VBIAS = 11V、CP 禁用时
BIAS 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 5.2V、VBIAS = 11V、CP 禁用时总 BIAS 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-139 VOUT = 5.2V、VBIAS = 11V、CP 禁用时
总 BIAS 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 5.2V、VBIAS = 11V、CP 禁用时 IN 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-141 VOUT = 5.2V、VBIAS = 11V、CP 禁用时 IN 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 5.2V、VBIAS = 11V、CP 禁用时 BIAS 引脚静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VIN = 6V
图 5-143 VOUT = 5.2V、VBIAS = 11V、CP 禁用时
BIAS 引脚静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 5.2V、VBIAS = 11V、CP 禁用时 IN 引脚静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VIN = 6V
图 5-145 VOUT = 5.2V、VBIAS = 11V、CP 禁用时 IN 引脚静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 11V、CP 禁用时总静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-147 VOUT = 0.5V、VBIAS = 11V、CP 禁用时总静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 3.7V、CP 禁用时 BIAS 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-149 VOUT = 0.5V、VBIAS = 3.7V、CP 禁用时
BIAS 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 3.7V、CP 禁用时 IN 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-151 VOUT = 0.5V、VBIAS = 3.7V、CP 禁用时 IN 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、无偏置、CP 启用、IOUT = 0A 时 BIAS 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-153 VOUT = 0.5V、无偏置、CP 启用、IOUT = 0A 时
BIAS 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、无偏置、CP 启用、IOUT = 0A 时 IN 引脚静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VIN = 1.1V
图 5-155 VOUT = 0.5V、无偏置、CP 启用、IOUT = 0A 时 IN 引脚静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 3V、CP 启用、IOUT = 0A 时总静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-157 VOUT = 0.5V、VBIAS = 3V、CP 启用、IOUT = 0A 时总静态电流与 VIN 间的关系

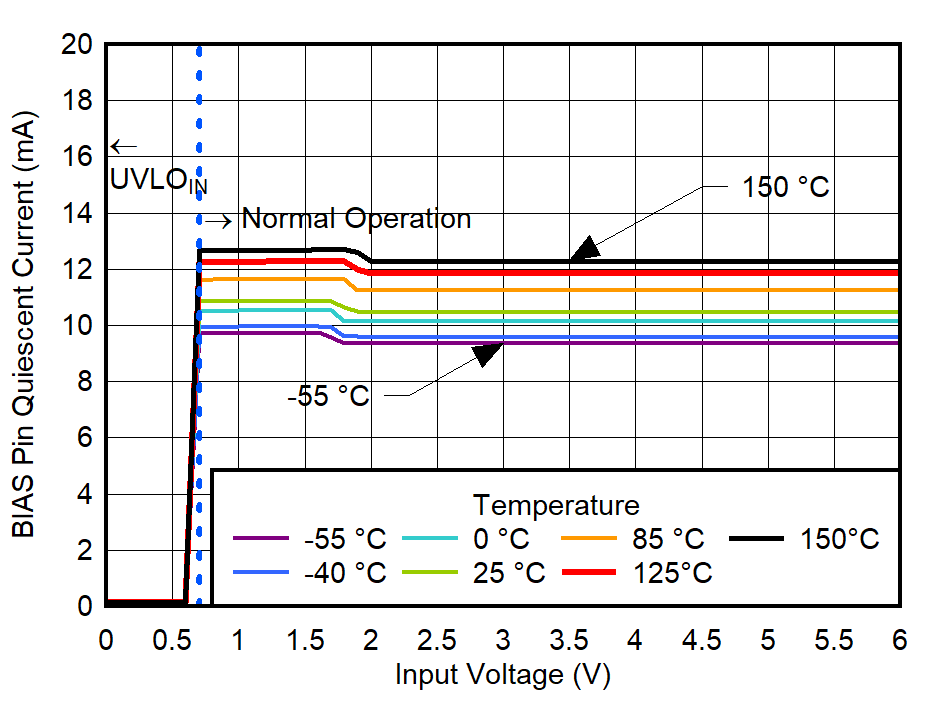

TPS7A57-Q1 VOUT = 0.5V、VBIAS = 11V、CP 启用、IOUT = 0A 时 BIAS 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-159 VOUT = 0.5V、VBIAS = 11V、CP 启用、IOUT = 0A 时
BIAS 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 11V、CP 启用、IOUT = 0A 时 IN 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-161 VOUT = 0.5V、VBIAS = 11V、CP 启用、IOUT = 0A 时 IN 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、CP 启用、IOUT = 0A 时总静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-163 VOUT = 0.5V、VIN = 0.7V、CP 启用、IOUT = 0A 时总静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、CP 启用、IOUT = 5A 时 BIAS 引脚静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-165 VOUT = 0.5V、VIN = 0.7V、CP 启用、IOUT = 5A 时
BIAS 引脚静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、CP 启用、IOUT = 5A 时 IN 引脚静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-167 VOUT = 0.5V、VIN = 0.7V、CP 启用、IOUT = 5A 时 IN 引脚静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 1.1V、CP 启用、IOUT = 0A 时总静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-169 VOUT = 0.5V、VIN = 1.1V、CP 启用、IOUT = 0A 时总静态电流与 VBIAS 间的关系

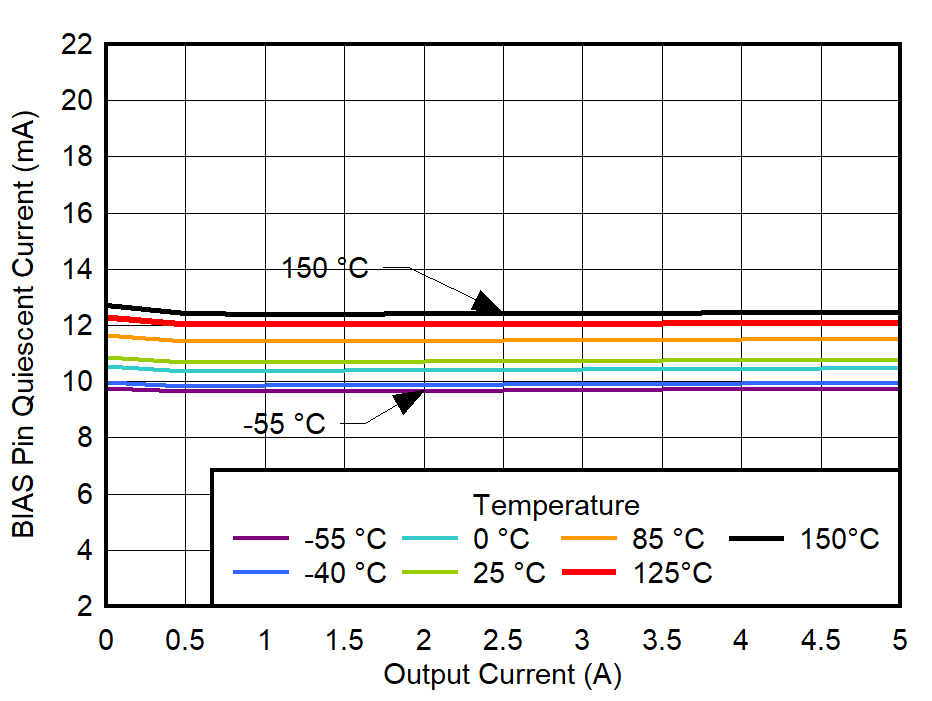

TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、VBIAS = 3.7V、CP 启用、IOUT = 0A 时 BIAS 引脚静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-171 VOUT = 0.5V、VIN = 0.7V、VBIAS = 3.7V、CP 启用、IOUT = 0A 时
BIAS 引脚静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、VBIAS = 3.7V、CP 启用、IOUT = 0A 时 IN 引脚静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-173 VOUT = 0.5V、VIN = 0.7V、VBIAS = 3.7V、CP 启用、IOUT = 0A 时 IN 引脚静态电流与 IOUT 间的关系

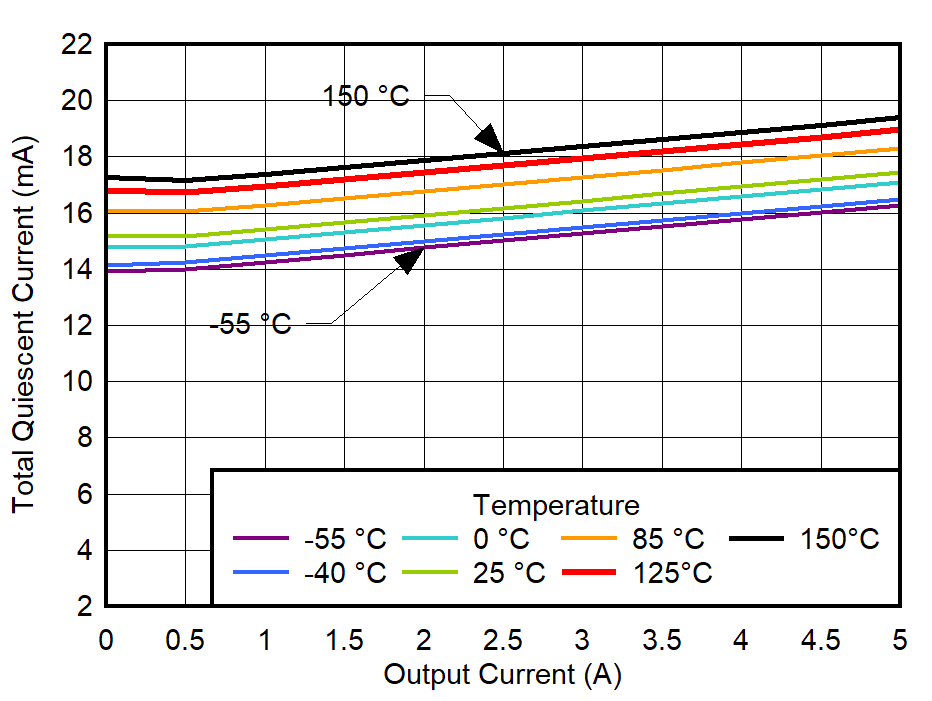

TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、VBIAS = 11V、CP 启用、IOUT = 0A 时总静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-175 VOUT = 0.5V、VIN = 0.7V、VBIAS = 11V、CP 启用、IOUT = 0A 时总静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、CP 禁用、IOUT = 0A 时 BIAS 引脚静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-177 VOUT = 0.5V、VIN = 0.7V、CP 禁用、IOUT = 0A 时
BIAS 引脚静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、CP 禁用、IOUT = 0A 时 IN 引脚静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-179 VOUT = 0.5V、VIN = 0.7V、CP 禁用、IOUT = 0A 时 IN 引脚静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、CP 禁用、IOUT = 5A 时总静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-181 VOUT = 0.5V、VIN = 0.7V、CP 禁用、IOUT = 5A 时总静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、VBIAS = 3.7V、CP 禁用时 BIAS 引脚静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-183
VOUT = 0.5V、VIN = 0.7V、VBIAS = 3.7V、CP 禁用时 BIAS 引脚静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、VBIAS = 3.7V、CP 禁用时 IN 引脚静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-185 VOUT = 0.5V、VIN = 0.7V、VBIAS = 3.7V、CP 禁用时 IN 引脚静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、VBIAS = 11V、CP 禁用时总静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-187 VOUT = 0.5V、VIN = 0.7V、VBIAS = 11V、CP 禁用时总静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 0V、CP 启用时关断电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VEN = 0.4V
图 5-189 VOUT = 0.5V、VBIAS = 0V、CP 启用时关断电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 11V、CP 禁用时 IN 引脚关断电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0.4V，
VEN = 0.4V
图 5-191 VOUT = 0.5V、VBIAS = 11V、CP 禁用时 IN 引脚关断电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 3V、CP 启用时 BIAS 引脚关断电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VEN = 0.4V
图 5-193 VOUT = 0.5V、VBIAS = 3V、CP 启用时
BIAS 引脚关断电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 3V、CP 启用时总关断电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VEN = 0.4V
图 5-195 VOUT = 0.5V、VBIAS = 3V、CP 启用时总关断电流与 VIN 间的关系
TPS7A57-Q1 VIN = 0.7V、VOUT = 0.5V、CP 启用时 IN 引脚关断电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VEN = 0.4V
图 5-197 VIN = 0.7V、VOUT = 0.5V、CP 启用时 IN 引脚关断电流与 VBIAS 间的关系
TPS7A57-Q1 VIN = 6V、VOUT(nom) = 0.5V、CP 启用时 BIAS 引脚关断电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VEN = 0.4V
图 5-199 VIN = 6V、VOUT(nom) = 0.5V、CP 启用时 BIAS 引脚关断电流与 VBIAS 间的关系
TPS7A57-Q1 VIN = 6V、VOUT(nom) = 0.5V、CP 启用时总关断电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VEN = 0.4V
图 5-201 VIN = 6V、VOUT(nom) = 0.5V、CP 启用时总关断电流与 VBIAS 间的关系
TPS7A57-Q1 VIN = 0.7V、VOUT(nom) = 0.5V、CP 禁用时 IN 引脚关断电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VEN = 0.4V
图 5-203 VIN = 0.7V、VOUT(nom) = 0.5V、CP 禁用时 IN 引脚关断电流与 VBIAS 间的关系
TPS7A57-Q1 VIN = 6V、VOUT(nom) = 0.5V、CP 禁用时 BIAS 引脚关断电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VEN = 0.4V
图 5-205 VIN = 6V、VOUT(nom) = 0.5V、CP 禁用时 BIAS 引脚关断电流与 VBIAS 间的关系
TPS7A57-Q1 VIN = 6V、VOUT(nom) = 0.5V、CP 禁用时总关断电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VEN = 0.4V
图 5-207 VIN = 6V、VOUT(nom) = 0.5V、CP 禁用时总关断电流与 VBIAS 间的关系
TPS7A57-Q1 VIN = 6V、VOUT = 0.5V 时 EN 阈值电压与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-209 VIN = 6V、VOUT = 0.5V 时
EN 阈值电压与温度间的关系
TPS7A57-Q1 VIN = 6V、VOUT = 0.5V 时 EN 迟滞与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-211 VIN = 6V、VOUT = 0.5V 时 EN 迟滞与温度间的关系
TPS7A57-Q1 CP_EN 阈值电压与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-213 CP_EN 阈值电压与温度间的关系
TPS7A57-Q1 CP_EN 迟滞与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-215 CP_EN 迟滞与温度间的关系
TPS7A57-Q1 VIN = 6V 时 PG 阈值电压与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-217 VIN = 6V 时
PG 阈值电压与温度间的关系
TPS7A57-Q1 VIN = 6V 时 PG 迟滞与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-219 VIN = 6V 时 PG 迟滞与温度间的关系
TPS7A57-Q1 VIN = 1.1V、无偏置时 PG 引脚低电平电压与 PG 引脚电流间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VBIAS = 0V，
VOUT = 0.5V，VCP_EN = 1.8V
图 5-221 VIN = 1.1V、无偏置时 PG 引脚低电平电压与 PG 引脚电流间的关系
TPS7A57-Q1 VIN = 0.7V、VBIAS = 3.7V、VCP_EN = 0V 时 PG 引脚低电平电压与 PG 引脚电流间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VOUT = 0.5V
图 5-223 VIN = 0.7V、VBIAS = 3.7V、VCP_EN = 0V 时 PG 引脚低电平电压与 PG 引脚电流间的关系
TPS7A57-Q1 VIN = 0.7V、VBIAS = 3V、VCP_EN = 1.8V 时 PG 引脚低电平电压与 PG 引脚电流间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VOUT = 0.5V
图 5-225 VIN = 0.7V、VBIAS = 3V、VCP_EN = 1.8V 时 PG 引脚低电平电压与 PG 引脚电流间的关系
TPS7A57-Q1 CP 启用、最小偏置时 PSRR 与频率和 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = VIN，
VOUT = 0.5V，VBIAS = 3V，IOUT = 5A
图 5-2 CP 启用、最小偏置时 PSRR 与频率和 VIN 间的关系
TPS7A57-Q1 CP 禁用、最小偏置时 PSRR 与频率和 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VOUT = 3.3V，VBIAS = 6.5V，IOUT = 5A
图 5-4 CP 禁用、最小偏置时 PSRR 与频率和 VIN 间的关系
TPS7A57-Q1 CP 启用、无偏置时 PSRR 与频率和 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，VIN = 1.2V，VOUT = 0.9V，VBIAS = 0V，IOUT = 5A
图 5-6 CP 启用、无偏置时 PSRR 与频率和 IOUT 间的关系
TPS7A57-Q1 CP 禁用时 PSRR 与频率和 CNR/SS 间的关系
CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，VIN = 1.2V，
VOUT = 0.9V，VBIAS = 11V，IOUT = 5A
图 5-8 CP 禁用时 PSRR 与频率和 CNR/SS 间的关系
TPS7A57-Q1 CP 启用、VIN = 0.8V 时 BIAS PSRR 与频率和 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VIN = 0.8V，VOUT = 0.5V，IOUT = 5A
图 5-10 CP 启用、VIN = 0.8V 时 BIAS PSRR 与频率和 VBIAS 间的关系
TPS7A57-Q1 PSRR 与频率和 COUT 间的关系
CNR/SS = CIN = 4.7μF，VCP_EN = 0V，VIN = 1.2V，VOUT = 0.9V，VBIAS = 11V，IOUT = 5A
图 5-12 PSRR 与频率和 COUT 间的关系
TPS7A57-Q1 CP 启用时输出电压噪声密度与频率和 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = VIN，
VIN = 0.8V，VOUT = 0.5V，VBIAS = 3.7V
图 5-14 CP 启用时输出电压噪声密度与频率和 IOUT 间的关系
TPS7A57-Q1 CP 禁用时输出电压噪声密度与频率和 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VIN = 5.3V，VOUT = 5V，VBIAS = 11V，IOUT = 5A
图 5-16 CP 禁用时输出电压噪声密度与频率和 IOUT 间的关系
TPS7A57-Q1 RMS 噪声与 CNR/SS 间的关系
CNR/SS = CIN = 4.7μF，VIN = 5.3V，VOUT = 5V

图 5-18 RMS 噪声与 CNR/SS 间的关系
TPS7A57-Q1 VOUT = 0.5V 时输出电压噪声密度与频率和 VCP_EN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VIN = 0.8V，
VBIAS = 3.7V，IOUT = 5A
图 5-20 VOUT = 0.5V 时输出电压噪声密度与频率和 VCP_EN 间的关系
TPS7A57-Q1 VOUT = 1.2V 时输出电压噪声密度与频率和 VCP_EN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VIN = 1.5V，IOUT = 5A
图 5-22 VOUT = 1.2V 时输出电压噪声密度与频率和 VCP_EN 间的关系
TPS7A57-Q1 VOUT = 3.3V 时输出电压噪声密度与频率和 VCP_EN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VIN = 3.6V，IOUT = 5A
图 5-24 VOUT = 3.3V 时输出电压噪声密度与频率和 VCP_EN 间的关系
TPS7A57-Q1 VOUT = 0.5V、CP 启用时输出电压噪声密度与频率和 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，VCP_EN = VIN，COUT = 22μF，
VIN = 0.8V，IOUT = 5A
图 5-26 VOUT = 0.5V、CP 启用时输出电压噪声密度与频率和 VBIAS 间的关系
TPS7A57-Q1 CP 启用时 RMS 噪声与 VOUT 间的关系
CNR/SS = CIN = 4.7μF，VCP_EN = 1.8V，COUT = 22μF，
IOUT = 5A
图 5-28 CP 启用时 RMS 噪声与 VOUT 间的关系
TPS7A57-Q1 CP 禁用时 RMS 噪声与 VOUT 间的关系
CNR/SS = CIN = 4.7μF，VCP_EN = 0V，COUT = 22μF，IOUT = 5A

图 5-30 CP 禁用时 RMS 噪声与 VOUT 间的关系
TPS7A57-Q1 电荷泵输出电压噪声密度与频率和 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VIN = VOUT + 0.3V，VCP_EN = VIN，VBIAS = 0V，VOUT = 5V
图 5-32 电荷泵输出电压噪声密度与频率和 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、IOUT = 100mA 至 5A、CP 启用时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V，VIN = 1.1V，SR = 1A/μs
图 5-34 VOUT = 0.5V、IOUT = 100mA 至 5A、CP 启用时的负载瞬态
TPS7A57-Q1 VOUT = 5.2V、IOUT = 100mA 至 5A、CP 启用时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V，VIN = 5.5V，SR = 1A/μs
图 5-36 VOUT = 5.2V、IOUT = 100mA 至 5A、CP 启用时的负载瞬态
TPS7A57-Q1 VOUT = 0.5V、IOUT = 100mA 至 5A、CP 禁用、SR = 1A/μs 时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 3.7V，VIN = 0.8V
图 5-38 VOUT = 0.5V、IOUT = 100mA 至 5A、CP 禁用、SR = 1A/μs 时的负载瞬态
TPS7A57-Q1 VOUT = 3.3V、IOUT = 100mA 至 5A、CP 禁用、SR = 0.5A/μs、VBIAS = 6.5V 时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 6.5V，VIN = 3.6V
图 5-40 VOUT = 3.3V、IOUT = 100mA 至 5A、CP 禁用、SR = 0.5A/μs、VBIAS = 6.5V 时的负载瞬态
TPS7A57-Q1 VOUT = 3.3V、IOUT = 100mA 至 5A、CP 禁用、SR = 1A/μs、VBIAS = 11V 时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 11V，VIN = 3.6V
图 5-42 VOUT = 3.3V、IOUT = 100mA 至 5A、CP 禁用、SR = 1A/μs、VBIAS = 11V 时的负载瞬态
TPS7A57-Q1 VOUT = 5.2V、IOUT = 100mA 至 5A、CP 禁用、SR = 1A/μs、VBIAS = 8.4V 时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 8.4V，VIN = 5.5V
图 5-44 VOUT = 5.2V、IOUT = 100mA 至 5A、CP 禁用、SR = 1A/μs、VBIAS = 8.4V 时的负载瞬态
TPS7A57-Q1 VOUT = 5.2V、IOUT = 100mA 至 5A、CP 禁用、SR = 10A/μs、VBIAS = 8.4V 时的负载瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 8.4V，VIN = 5.5V
图 5-46 VOUT = 5.2V、IOUT = 100mA 至 5A、CP 禁用、SR = 10A/μs、VBIAS = 8.4V 时的负载瞬态
TPS7A57-Q1 VIN = 0.9V 至 1.2V 时的 IN 线路瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，VBIAS = 5V，VOUT = 0.5V，IOUT = 100mA，SR = 1V/μs
图 5-48 VIN = 0.9V 至 1.2V 时的 IN 线路瞬态

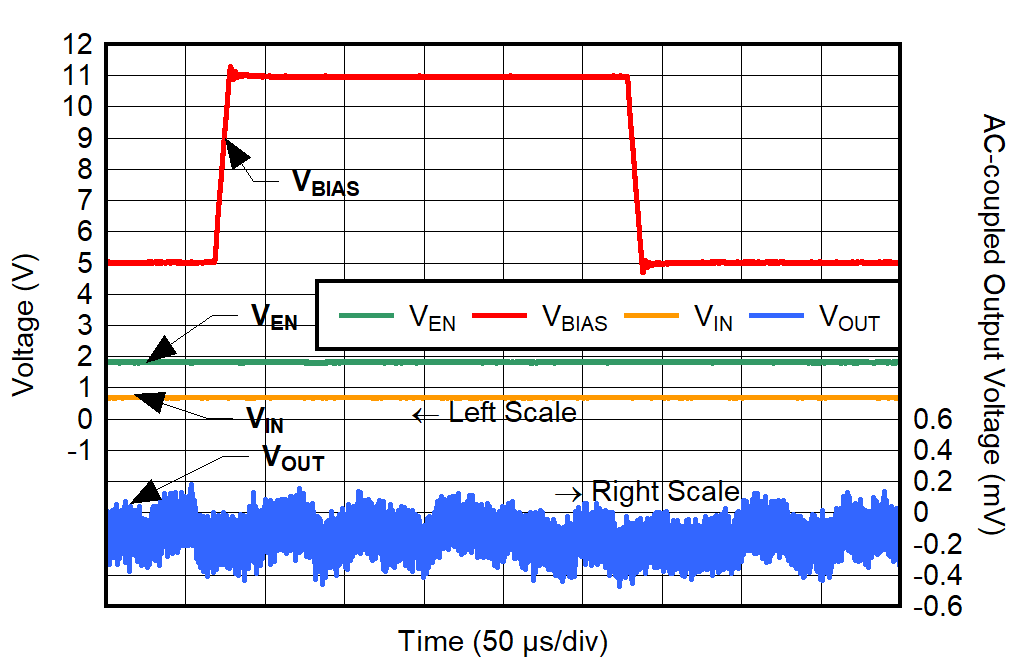

TPS7A57-Q1 VIN = 0.9V 至 6V、IOUT = 100mA 时的 BIAS 线路瞬态
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VIN = 0.8V，VOUT = 0.5V，SR = 1V/μs
图 5-50 VIN = 0.9V 至 6V、
IOUT = 100mA 时的 BIAS 线路瞬态
TPS7A57-Q1 电流限制条件下启动
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 9V，VIN = 5.5V，VOUT(nom) = 5.2V
图 5-52 电流限制条件下启动
TPS7A57-Q1 CP 禁用时 EN-BIAS-IN 轨序列的启动
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 5V，VIN = 0.8V，VOUT = 0.5V
图 5-54 CP 禁用时 EN-BIAS-IN 轨序列的启动
TPS7A57-Q1 CP 禁用时 IN-BIAS-EN 轨序列的启动
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 5V，VIN = 0.8V，VOUT = 0.5V
图 5-56 CP 禁用时 IN-BIAS-EN 轨序列的启动
TPS7A57-Q1 CP 启用时 CP_EN-BIAS-IN 轨序列的启动
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 3V，
VBIAS = 5V，VIN = 0.7V，VOUT = 0.5V，IOUT = 5A
图 5-58 CP 启用时 CP_EN-BIAS-IN 轨序列的启动
TPS7A57-Q1 CP 禁用、VOUT = 5.2V、CNR/SS = 100nF 时 IN-BIAS-EN 轨序列的启动
CNR/SS = 100nF，CIN = 4.7μF，COUT = 22μF，VCP_EN = 3V，VBIAS = 9V，VIN = 5.6V，VOUT = 5.2V
图 5-60 CP 禁用、VOUT = 5.2V、CNR/SS = 100nF 时 IN-BIAS-EN 轨序列的启动
TPS7A57-Q1 CP 禁用、VOUT = 0.5V 时的浪涌电流
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 5V，VIN = 0.7V，VOUT = 0.5V
图 5-62 CP 禁用、VOUT = 0.5V 时的浪涌电流
TPS7A57-Q1 CP 禁用、VOUT = 5.2V 时的浪涌电流
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 9V，VIN = 5.5V，VOUT = 5.2V
图 5-64 CP 禁用、VOUT = 5.2V 时的浪涌电流
TPS7A57-Q1 CP 启用、无偏置轨时压降与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V，IOUT = 5A
图 5-66 CP 启用、
无偏置轨时压降与 VIN 间的关系
TPS7A57-Q1 CP 启用、VBIAS = VIN + 3.2V 时压降电压与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
IOUT = 5A
图 5-68 CP 启用、
VBIAS = VIN + 3.2V 时压降电压与 VIN 间的关系
TPS7A57-Q1 CP 禁用、VIN = 0.7V 时压降电压与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
IOUT = 5A
图 5-70 CP 禁用、
VIN = 0.7V 时压降电压与 VBIAS 间的关系
TPS7A57-Q1 CP 启用、VIN = 0.7V、VBIAS = 3V 时压降电压与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V
图 5-72 CP 启用、VIN = 0.7V、VBIAS = 3V 时压降电压与 IOUT 间的关系
TPS7A57-Q1 CP 启用、VIN = 5.3V、无偏置时压降电压与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V
图 5-74 CP 启用、VIN = 5.3V、无偏置时压降电压与 IOUT 间的关系
TPS7A57-Q1 CP 启用、VIN = 5.3V、VBIAS = 3V 时压降电压与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V

图 5-76 CP 启用、VIN = 5.3V、VBIAS = 3V 时压降电压与 IOUT 间的关系
TPS7A57-Q1 CP 禁用、VIN = 5.3V、VBIAS = 9.2V 时压降电压与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V
图 5-78 CP 禁用、
VIN = 5.3V、VBIAS = 9.2V 时压降电压与 IOUT 间的关系
TPS7A57-Q1 输出放电电阻与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V
图 5-80 输出放电电阻与 VIN 间的关系
TPS7A57-Q1 基准电流与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V，VIN = 1.1V
图 5-82 基准电流与温度间的关系
TPS7A57-Q1 基准电流精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V，VIN = 1.1V，VOUT = 0.5V
图 5-84 基准电流精度与 IOUT 间的关系
TPS7A57-Q1 CP 禁用时基准电流精度与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 3.7V，VOUT = 0.5V
图 5-86 CP 禁用时基准电流精度与 VIN 间的关系
TPS7A57-Q1 CP 启用、IOUT = 0A 时基准电流精度与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VIN = 0.7V，VOUT = 0.5V
图 5-88 CP 启用、IOUT = 0A 时基准电流精度与 VBIAS 间的关系
TPS7A57-Q1 IREF 分布
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-90 IREF 分布
TPS7A57-Q1 失调电压与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VIN = 5.5V，VOUT = 5.2V
图 5-92 失调电压与 IOUT 间的关系
TPS7A57-Q1 偏移电压与 VOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 0V，VIN = 6V，IOUT = 0A
图 5-94 偏移电压与 VOUT 间的关系
TPS7A57-Q1 VBIAS = 3.7V、CP 禁用时输出电压精度与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 3.7V，VOUT = 0.5V，IOUT = 0A
图 5-96 VBIAS = 3.7V、CP 禁用时输出电压精度与 VIN 间的关系
TPS7A57-Q1 VIN = 0.7V、CP 禁用时输出电压精度与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VIN = 0.7V，VOUT = 0.5V，IOUT = 0A
图 5-98 VIN = 0.7V、CP 禁用时输出电压精度与 VBIAS 间的关系
TPS7A57-Q1 VBIAS = 3.7V、CP 禁用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 11V，VIN = 0.7V，VOUT = 0.5V，IOUT = 0A
图 5-100 VBIAS = 3.7V、CP 禁用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 VIN = 6V、VBIAS = 8.4V、CP 禁用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 8.4V，VIN = 6V，VOUT = 5.2V，IOUT = 0A
图 5-102 VIN = 6V、VBIAS = 8.4V、CP 禁用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 VIN = 5.6V、VBIAS = 8.4V、CP 禁用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 8.4V，VIN = 5.6V，VOUT = 5.2V，IOUT = 0A
图 5-104 VIN = 5.6V、VBIAS = 8.4V、CP 禁用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 VIN = 1.1V、CP 启用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V，VIN = 1.1V，VOUT = 0.5V
图 5-106 VIN = 1.1V、CP 启用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 VIN = 5.6V、CP 启用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V，VIN = 5.6V，VOUT = 5.2V
图 5-108 VIN = 5.6V、CP 启用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 VBIAS = 3V、CP 启用时输出电压精度与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 3V，VOUT = 0.5V，IOUT = 0A
图 5-110 VBIAS = 3V、
CP 启用时输出电压精度与 VIN 间的关系
TPS7A57-Q1 VIN = 0.7V、CP 启用时输出电压精度与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VIN = 0.7V，VOUT = 0.5V，IOUT = 0A
图 5-112 VIN = 0.7V、CP 启用时输出电压精度与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 3V、CP 启用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 11V，VIN = 0.7V，VOUT = 0.5V
图 5-114 VOUT = 0.5V、VBIAS = 3V、CP 启用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 VIN = 6V、VBIAS = 3V、CP 启用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 3V，VIN = 6V，VOUT = 5.2V
图 5-116 VIN = 6V、VBIAS = 3V、CP 启用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 VIN = 5.6V、VBIAS = 3V、CP 启用时输出电压精度与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 3V，VIN = 5.6V，VOUT = 5.2V
图 5-118 VIN = 5.6V、VBIAS = 3V、CP 启用时输出电压精度与 IOUT 间的关系
TPS7A57-Q1 VOS BIAS 轨线路调整
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VBIAS = 3.7V 至 11V，VOUT = 0.5V
图 5-120 VOS BIAS 轨线路调整
TPS7A57-Q1 VOS 负载调整
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VIN = 0.7V，VOUT = 0.5V
图 5-122 VOS 负载调整
TPS7A57-Q1 VOS IN 轨线路调整
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VIN = 1.1V 至 6V，VOUT = 0.5V，IOUT = 0A
图 5-124 VOS IN 轨线路调整
TPS7A57-Q1 VOUT 负载调整
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VBIAS = 0V，VOUT = 5.2V，IOUT = 0A 至 5A
图 5-126 VOUT 负载调整
TPS7A57-Q1 ILIMIT 与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF

图 5-128 ILIMIT 与温度间的关系
TPS7A57-Q1 无 BIAS 轨时 UVLOIN 阈值与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VOUT = 0.5V
图 5-130 无 BIAS 轨时 UVLOIN 阈值与温度间的关系
TPS7A57-Q1 CP 禁用时 UVLOBIAS 阈值与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-132 CP 禁用时 UVLOBIAS 阈值与温度间的关系
TPS7A57-Q1 UVLOIN 迟滞与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VOUT = 0.5V
图 5-134 UVLOIN 迟滞与温度间的关系
TPS7A57-Q1 VOUT = 0.5V、CP 启用、IOUT = 5A 时 BIAS 引脚静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-136 VOUT = 0.5V、CP 启用、IOUT = 5A 时
BIAS 引脚静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 5.2V、VBIAS = 8.4V、CP 禁用时 BIAS 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-138 VOUT = 5.2V、VBIAS = 8.4V、CP 禁用时
BIAS 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 5.2V、VBIAS = 8.4V、CP 禁用时总静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-140 VOUT = 5.2V、VBIAS = 8.4V、CP 禁用时总静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 5.2V、VBIAS = 8.4V、CP 禁用时 IN 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-142 VOUT = 5.2V、VBIAS = 8.4V、CP 禁用时 IN 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 5.2V、VBIAS = 11V、CP 禁用时总静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VIN = 6V
图 5-144 VOUT = 5.2V、VBIAS = 11V、CP 禁用时总静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 11V、CP 禁用时 BIAS 引脚电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-146 VOUT = 0.5V、VBIAS = 11V、CP 禁用时 BIAS 引脚电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 11V、CP 禁用时 IN 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-148 VOUT = 0.5V、VBIAS = 11V、CP 禁用时 IN 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 3.7V、CP 禁用时总引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-150 VOUT = 0.5V、VBIAS = 3.7V、CP 禁用时总引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 5.2V、CP 启用时 IN 引脚静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VIN = 6V
图 5-152 VOUT = 5.2V、CP 启用时 IN 引脚静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、无偏置、CP 启用、IOUT = 5A 时 BIAS 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-154 VOUT = 0.5V、无偏置、CP 启用、IOUT = 5A 时
BIAS 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 3V、CP 启用、IOUT = 0A 时 BIAS 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-156 VOUT = 0.5V、VBIAS = 3V、CP 启用、IOUT = 0A 时
BIAS 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 3V、CP 启用、IOUT = 0A 时 IN 引脚静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-158 VOUT = 0.5V、VBIAS = 3V、CP 启用、IOUT = 0A 时 IN 引脚静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 11V、CP 启用、IOUT = 0A 时总静态电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-160 VOUT = 0.5V、VBIAS = 11V、CP 启用、IOUT = 0A 时总静态电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、CP 启用、IOUT = 0A 时 BIAS 引脚静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-162 VOUT = 0.5V、VIN = 0.7V、CP 启用、IOUT = 0A 时
BIAS 引脚静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、CP 启用、IOUT = 0A 时 IN 引脚静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-164 VOUT = 0.5V、VIN = 0.7V、CP 启用、IOUT = 0A 时 IN 引脚静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、CP 启用、IOUT = 5A 时总静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-166 VOUT = 0.5V、VIN = 0.7V、CP 启用、IOUT = 5A 时总静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 1.1V、CP 启用、IOUT = 0A 时 BIAS 引脚静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-168 VOUT = 0.5V、VIN = 1.1V、CP 启用、IOUT = 0A 时
BIAS 引脚静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 1.1V、CP 启用、IOUT = 0A 时 IN 引脚静态电流与偏置电压间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-170 VOUT = 0.5V、VIN = 1.1V、CP 启用、IOUT = 0A 时
IN 引脚静态电流与偏置电压间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、VBIAS = 3.7V、CP 启用、IOUT = 0A 时总静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-172 VOUT = 0.5V、VIN = 0.7V、VBIAS = 3.7V、CP 启用、IOUT = 0A 时总静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、VBIAS = 11V、CP 启用、IOUT = 0A 时 BIAS 引脚静态电流与 IBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-174 VOUT = 0.5V、VIN = 0.7V、VBIAS = 11V、CP 启用、IOUT = 0A 时
BIAS 引脚静态电流与 IBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、VBIAS = 11V、CP 启用、IOUT = 0A 时 IN 引脚静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-176 VOUT = 0.5V、VIN = 0.7V、VBIAS = 11V、CP 启用、IOUT = 0A 时 IN 引脚静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、CP 禁用、IOUT = 0A 时总静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-178 VOUT = 0.5V、VIN = 0.7V、CP 禁用、IOUT = 0A 时总静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、CP 禁用、IOUT = 5A 时 BIAS 引脚静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-180 VOUT = 0.5V、VIN = 0.7V、CP 禁用、IOUT = 5A 时
BIAS 引脚静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、CP 禁用、IOUT = 5A 时 IN 引脚静态电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-182 VOUT = 0.5V、VIN = 0.7V、CP 禁用、IOUT = 5A 时 IN 引脚静态电流与 VBIAS 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、VBIAS = 3.7V、CP 禁用时总静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-184 VOUT = 0.5V、VIN = 0.7V、VBIAS = 3.7V、CP 禁用时总静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、VBIAS = 11V、CP 禁用时 BIAS 引脚静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-186
VOUT = 0.5V、VIN = 0.7V、VBIAS = 11V、CP 禁用时 BIAS 引脚静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、VIN = 0.7V、VBIAS = 11V、CP 禁用时 IN 引脚静态电流与 IOUT 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-188 VOUT = 0.5V、VIN = 0.7V、VBIAS = 11V、CP 禁用时 IN 引脚静态电流与 IOUT 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 11V、CP 禁用时 BIAS 引脚关断电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0.4V，
VEN = 0.4V
图 5-190 VOUT = 0.5V、VBIAS = 11V、CP 禁用时
BIAS 引脚关断电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 11V、CP 禁用时总关断电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0.4V，
VEN = 0.4V
图 5-192 VOUT = 0.5V、VBIAS = 11V、CP 禁用时总关断电流与 VIN 间的关系
TPS7A57-Q1 VOUT = 0.5V、VBIAS = 3V、CP 启用时 IN 引脚关断电流与 VIN 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VEN = 0.4V
图 5-194 VOUT = 0.5V、VBIAS = 3V、CP 启用时 IN 引脚关断电流与 VIN 间的关系
TPS7A57-Q1 VIN = 0.7V、VOUT = 0.5V、CP 启用时 BIAS 引脚关断电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VEN = 0.4V
图 5-196 VIN = 0.7V、VOUT = 0.5V、CP 启用时
BIAS 引脚关断电流与 VBIAS 间的关系
TPS7A57-Q1 VIN = 0.7V、VOUT = 0.5V、CP 启用时总关断电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VEN = 0.4V
图 5-198 VIN = 0.7V、VOUT = 0.5V、CP 启用时总关断电流与 VBIAS 间的关系
TPS7A57-Q1 VIN = 6V、VOUT(nom) = 0.5V、CP 启用时 IN 引脚关断电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 1.8V，
VEN = 0.4V
图 5-200 VIN = 6V、VOUT(nom) = 0.5V、CP 启用时 IN 引脚关断电流与 VBIAS 间的关系
TPS7A57-Q1 VIN = 0.7V、VOUT(nom) = 0.5V、CP 禁用时 BIAS 引脚关断电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VEN = 0.4V
图 5-202 VIN = 0.7V、VOUT(nom) = 0.5V、CP 禁用时
BIAS 引脚关断电流与 VBIAS 间的关系
TPS7A57-Q1 VIN = 0.7V、VOUT(nom) = 0.5V、CP 禁用时总关断电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VEN = 0.4V
图 5-204 VIN = 0.7V、VOUT(nom) = 0.5V、CP 禁用时总关断电流与 VBIAS 间的关系
TPS7A57-Q1 VIN = 6V、VOUT(nom) = 0.5V、CP 禁用时 IN 引脚关断电流与 VBIAS 间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VCP_EN = 0V，
VEN = 0.4V
图 5-206 VIN = 6V、VOUT(nom) = 0.5V、CP 禁用时 IN 引脚关断电流与 VBIAS 间的关系
TPS7A57-Q1 VIN = 0.7V 和 1.1V、VOUT = 0.5V 时 EN 阈值电压与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF

图 5-208 VIN = 0.7V 和 1.1V、VOUT = 0.5V 时
EN 阈值电压与温度间的关系
TPS7A57-Q1 VIN = 0.7V 和 1.1V、VOUT = 0.5V 时 EN 迟滞与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-210 VIN = 0.7V 和 1.1V、VOUT = 0.5V 时 EN 迟滞与温度间的关系
TPS7A57-Q1 EN 引脚电流与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-212 EN 引脚电流与温度间的关系
TPS7A57-Q1 CP_EN 引脚电流与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-214 CP_EN 引脚电流与温度间的关系
TPS7A57-Q1 VIN = 0.7V 和 1.1V 时 PG 阈值电压与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-216 VIN = 0.7V 和 1.1V 时 PG 阈值电压与温度间的关系
TPS7A57-Q1 VIN = 0.7V 和 1.1V 时 PG 迟滞与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-218 VIN = 0.7V 和 1.1V 时 PG 迟滞与温度间的关系
TPS7A57-Q1 PG 漏电流与温度间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF
图 5-220 PG 漏电流与温度间的关系
TPS7A57-Q1 VIN = 6V、无偏置时 PG 引脚低电平电压与 PG 引脚电流间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VBIAS = 0V，
VOUT = 0.5V，VCP_EN = 1.8V
图 5-222 VIN = 6V、
无偏置时 PG 引脚低电平电压与 PG 引脚电流间的关系
TPS7A57-Q1 VIN = 0.7V、VBIAS = 11V、VCP_EN = 0V 时 PG 引脚低电平电压与 PG 引脚电流间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VOUT = 0.5V
图 5-224 VIN = 0.7V、VBIAS = 11V、VCP_EN = 0V 时 PG 引脚低电平电压与 PG 引脚电流间的关系
TPS7A57-Q1 VIN = 0.7V、VBIAS = 11V、VCP_EN = 1.8V 时 PG 引脚低电平电压与 PG 引脚电流间的关系
CNR/SS = CIN = 4.7μF，COUT = 22μF，VOUT = 0.5V
图 5-226 VIN = 0.7V、VBIAS = 11V、VCP_EN = 1.8V 时 PG 引脚低电平电压与 PG 引脚电流间的关系
