3.7 AGL

自动增益限制器 (AGL) 是一种反馈机制，可用于在指定限制范围内自动控制音频信号幅度或动态范围。自动增益限制是通过使用 AGL 输出端的 alpha 滤波器能量结构来感应音频信号强度，然后根据信号强度是高于还是低于定义的阈值来调整增益来实现的。AGL 做出的三个决策是：启用、禁用或不执行任何操作。AGL 启用或禁用的速率分别取决于起音时间和释放时间设置。

图 3-16 展示了 AGL 调优窗口。默认情况下，AGL 处于禁用状态，可通过点击右上角的“开/关”开关启用。

AGL 调优窗口图 3-16 AGL 调优窗口
    阈值 (db)此参数设置激活压缩器的阈值。降低阈值会使压缩器在较低的音量水平下激活。信号超过该阈值后，就会应用压缩。
    Alpha (ms)此参数配置 AGL 的压缩拐点的锐度。
    起音速率 (0–1)此参数控制对信号应用压缩的速度。较高的值会使压缩器快速响应信号，而较低的值会减少响应时间。
    释放速率 (0–1)此参数控制当信号变弱时，压缩如何快速从信号中移除。较高的值会使压缩器快速从信号中释放，而较低的值会减少释放时间。

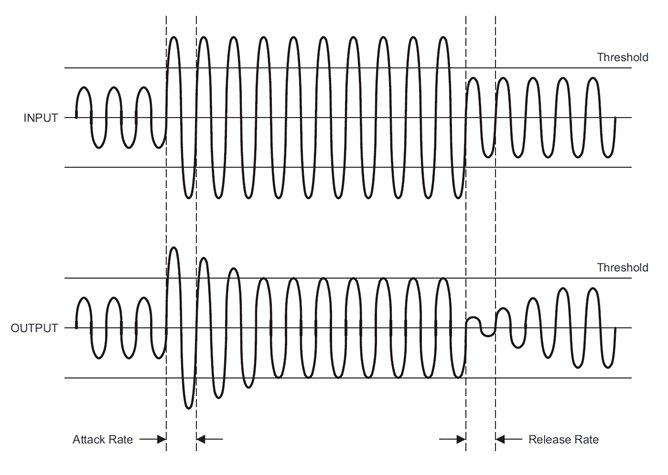

AGL 起音和释放图 3-17 AGL 起音和释放
