3.16 DCA1000EVM 模式

使用 DCA1000EVM 进行原始数据采集的设置如图 3-31 所示。有关原始 ADC 数据采集的更多详细信息，请参阅 Tirex 页面中的 DCA1000 mmWave Studio xWRL6844 部分，路径如下：mmWave radar sensors/ Embedded software/ Radar Toolbox/ Hardware Docs/ DCA1000 Perdevice/ DCA1000 mmWave Studio xWRL6844。

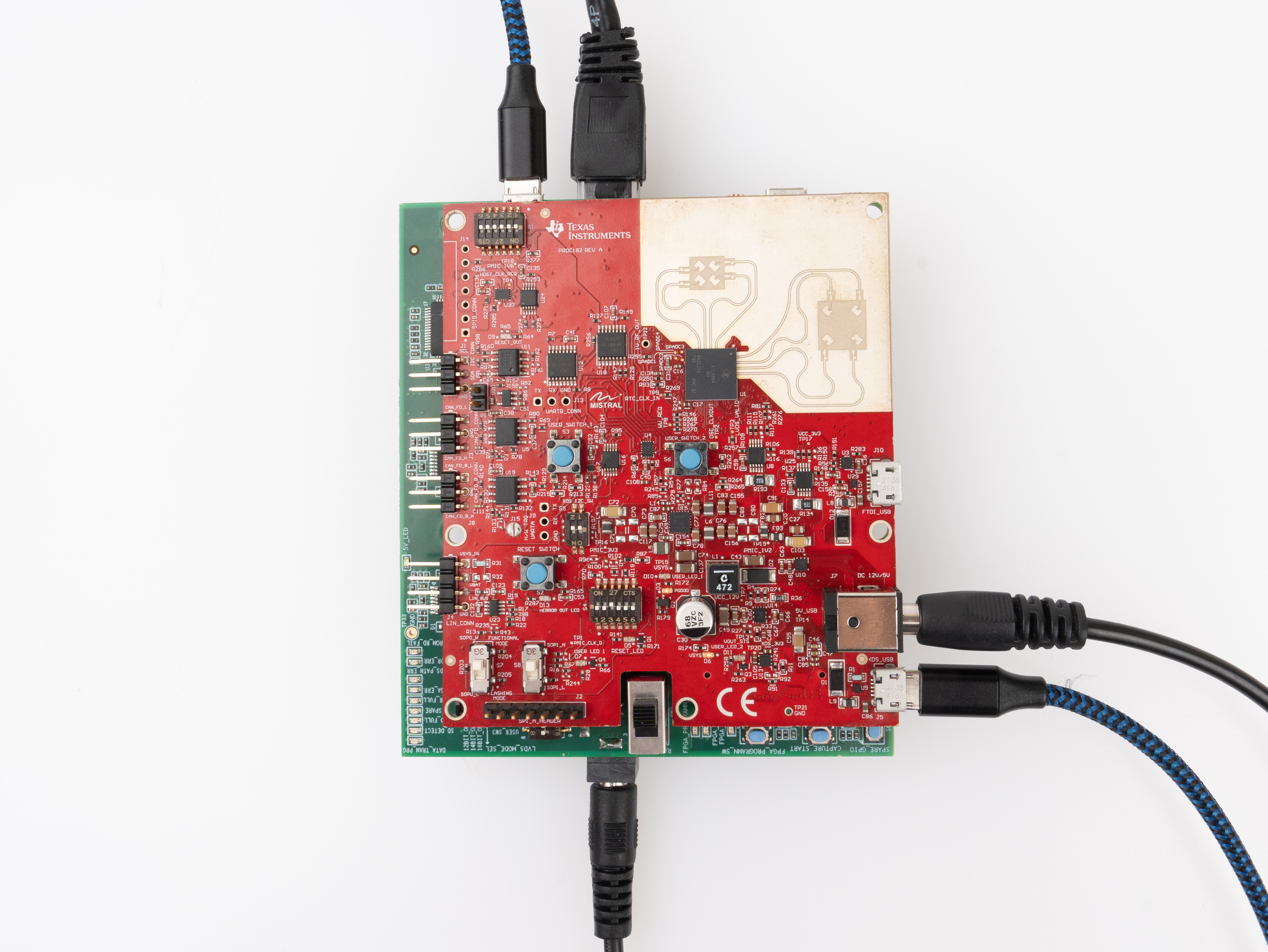

AWRL6844EVM IWRL6844EVM 用于原始数据采集的 AWRL6844EVM图 3-31 用于原始数据采集的 AWRL6844EVM

原始数据采集需要遵循的 DCA 开关设置显示在图 3-32 中。

AWRL6844EVM IWRL6844EVM DCA1000 开关设置图 3-32 DCA1000 开关设置

注： 当 EVM 直接与 DCA1000 板配对时，请使用套件中包含的垫片，并确保 DCA1000 和 xWRL6844EVM 之间不会发生物理接触，因为这会损坏电路板。
