9.7.9 写入显示图像方向（已排队）(E6h)

此命令用于指定 DMD 上显示的图像的方向。

此命令用于旋转和/或翻转 DMD 上显示的图像。旋转对于竖排源图像（例如在手机内）非常有用。提供翻转是为了支持天花板安装和背投用例。

横排图像通常不应旋转，但控制器允许旋转，因为它可能适合某些情况或配置。

图像旋转可以在梯形校正或变形启用期间使用；不过，它可能并不适用于所有情况或配置。

用户负责确定这些命令生成的图像是否可以接受。

用户可以使用显示尺寸命令使图像居中。

要应用此命令，此命令必须后跟一条写入执行显示命令。

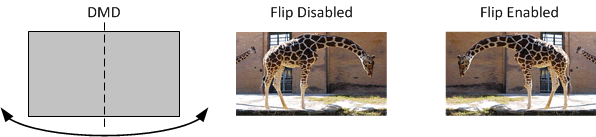

下图展示了长轴翻转。


DLPC8445 长轴翻转

图 9-2 长轴翻转

下图显示了短轴翻转。


DLPC8445 短轴翻转

图 9-3 短轴翻转
