3.1.2 模拟 LaunchPad (ALP)

需要一个 USB2ANY 设备来通过 ALP 等 I2C 来使用交互式 GUI。从以下地址下载并安装 ALP：http://www.ti.com.cn/tool/cn/ALP。图 4-1 展示了连接到 USB2ANY 设备时启动 ALP 的外观。左侧的器件型号可能不同，或者不显示器件型号。关键是该器件型号说明了 Devices 项下的 USB2ANY…。

实际上，DS90UB933-Q1EVM 可由 DS90UB934EVM 等解串器进行编程。解串器通常将 USB2ANY 的 I2C 编程功能集成到 EVM 中。DS90UB933-Q1EVM 在套件中不包含 USB2ANY。

DS90UB933-Q1EVM ALP图 3-1 ALP

展开 Tools 面板并选择 USB2ANY/Aardvark Setup。

DS90UB933-Q1EVM 工具图 3-2 工具

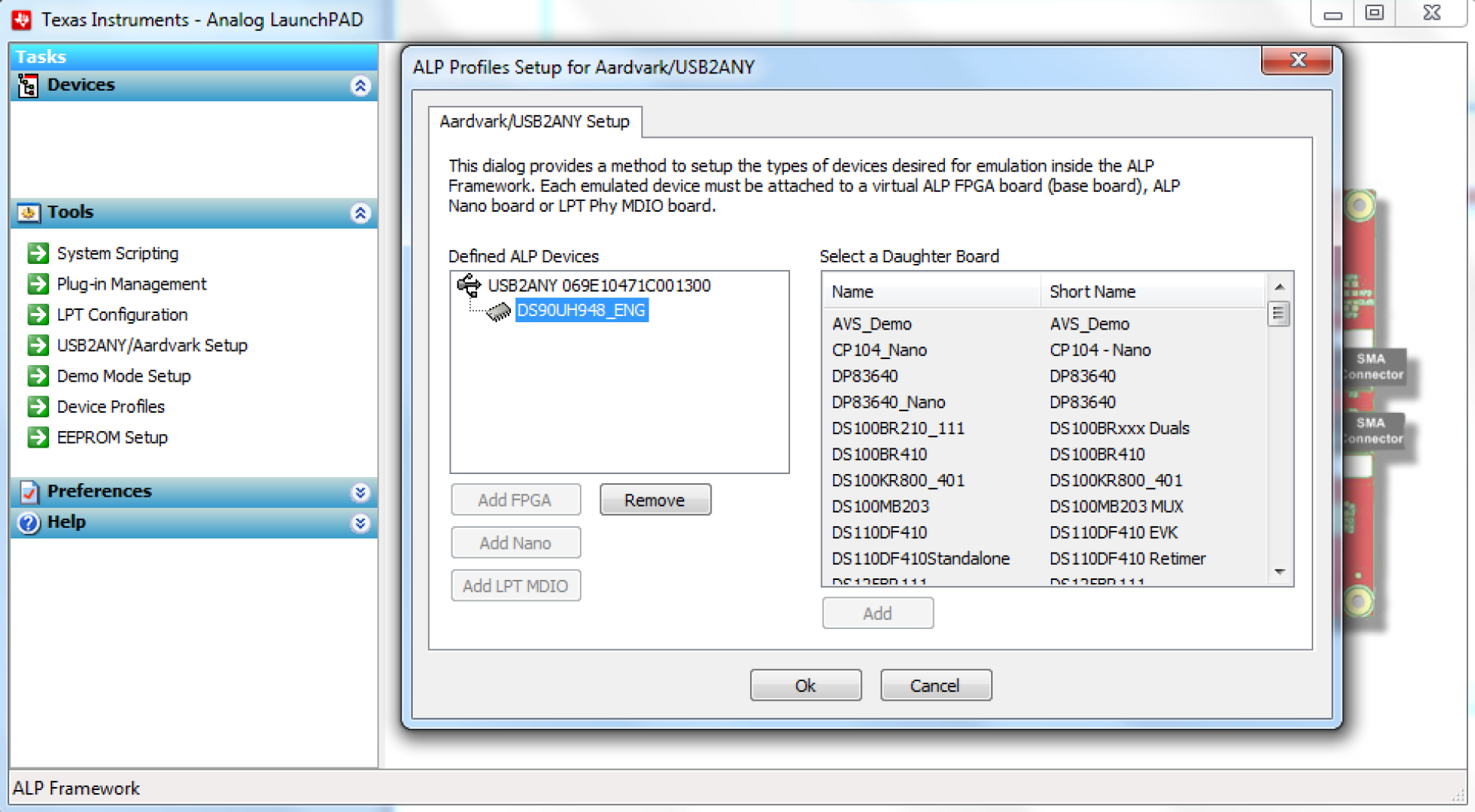

如果菜单中已列出一个器件，则选择并点击 Remove。

DS90UB933-Q1EVM 器件菜单图 3-3 器件菜单

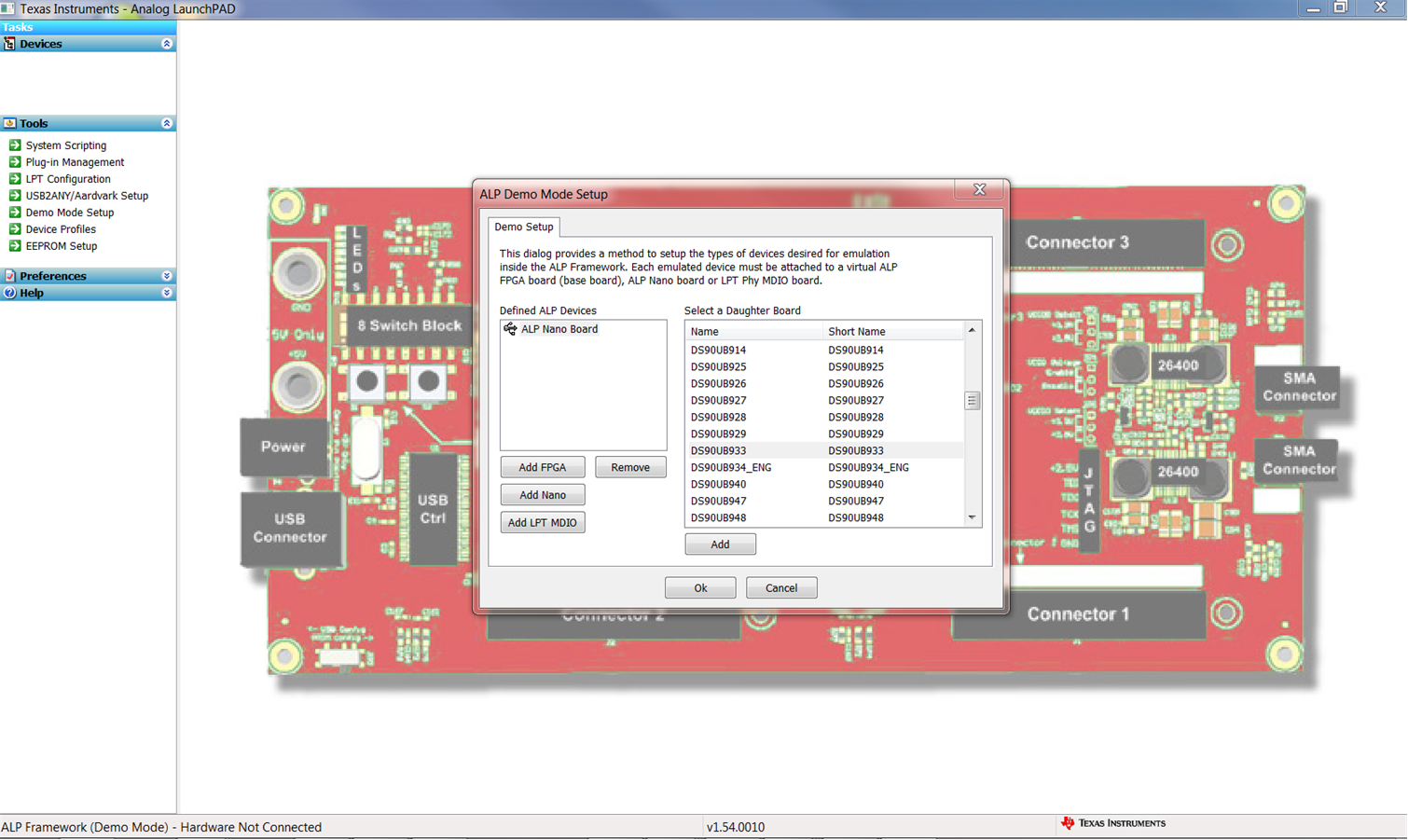

移除器件后（或者如果没有开始使用的器件），则从右侧列表中选择 EVM 名称，然后点击 Add。如果用户计划使用解串器对 DS90UB933-Q1EVM 进行编程，则选择解串器名称（前提是该解串器已连接）。

DS90UB933-Q1EVM EVM 列表图 3-4 EVM 列表
