3.1 原理图

TXV0106-EVM 原理图为 EVM 原理图。增加缩放比例，使之更清晰。

GUID-20230622-SS0I-37DH-8TM6-HNHCFKRWC7CG-low.svg图 3-1 TXV0106-EVM 原理图
GUID-20230619-SS0I-FKDK-PRF3-QTQSGHQWTJTK-low.jpg图 3-2 TXV0108-EVM 原理图
GUID-20230622-SS0I-LXGW-X58L-Z93DVPBVQDHP-low.svg图 3-3 TXV0108-EVM A 端口
GUID-20230622-SS0I-HBND-LDWB-SJNNDNMVFGZH-low.svg图 3-4 TXV0108-EVM B 端口

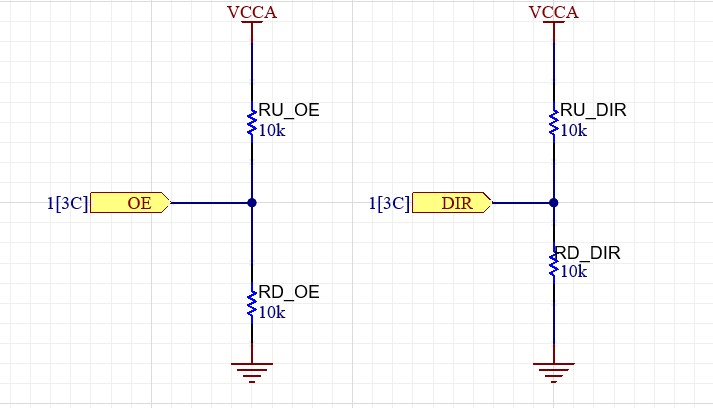

GUID-20230619-SS0I-L9DD-QNLQ-LPWP1JHXVLN8-low.jpg图 3-5 TXV0108-EVM 控制输入
GUID-20230619-SS0I-JMD5-H0L8-PB0BG2QGMC3K-low.jpg图 3-6 TXV0108-EVM 控制输入（已填充）
