3.2.1 为 I2S 输出配置音频串行总线

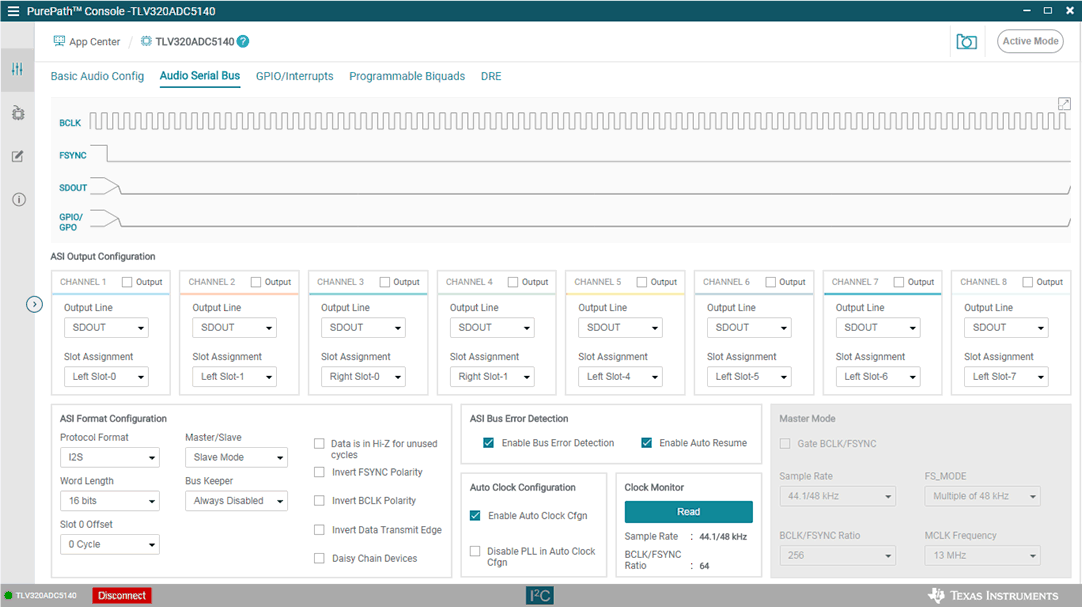

PCMx140Q1 具有高度灵活的音频串行总线，可配置为实现多种数据格式。默认格式为 TDM，但可以使用 GUI 将数据格式更改为 I2S。本节介绍如何配置 PCMx140Q1EVM，以在 16 位和 48kHz 时将 2 通道 I2S 输出到 USB 音频。如节 3.2所述，为 USB 音频配置 AC-MB。如图 4-10 所示，选择音频串行总线选项卡。

GUID-020DD54F-A498-445A-8A25-1D3F5AA83471-low.gif图 3-10 音频串行总线选项卡

在“ASI Format Configuration”（ASI 格式配置）窗格（如图 4-11 所示）中，将协议格式更改为 I2S，将字长更改为 16 位。

GUID-DF7CE503-D0CA-4426-B6B4-B175AC7404F5-low.gif图 3-11 ASI 格式配置

当在 GUI 中将协议格式更改为 I2S 时，AC-MB 上的 USB 音频处理器也会将音频格式更改为 I2S。GUI 读取 ASI 状态寄存器（第 0 页寄存器 0x15），同时提供检测到的采样率以及 BCLK 与 FSYNC 比率。通过点击“Clock Monitor”（时钟监控器）窗格中的 Read（读取）按钮（如图 4-12 所示），也可以在“Audio Serial Bus”（音频串行总线）选项卡中手动读取 ASI 状态寄存器。

GUID-EE8771FC-D095-49FC-B176-F1411A26F78E-low.gif图 3-12 时钟监控器窗格

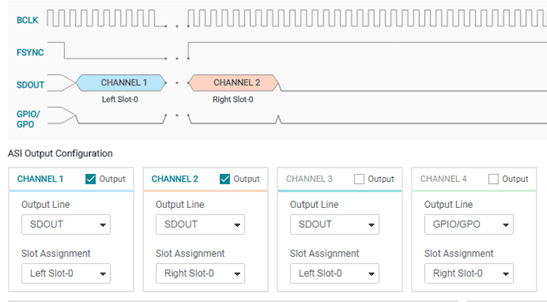

对于通道 1，默认分配的插槽为左插槽 0，对于通道 2，默认分配的插槽为左插槽 1。 如图 4-13 所示，将为通道 2 分配的插槽更改为右插槽 0。窗口顶部的图表将更新，以显示所选的数据格式和插槽。

GUID-E6072051-B389-4B84-9A7C-B0C3C6EC8F6A-low.gif图 3-13 通道输出配置和图表
