2.2.1.1 音频串行接口设置

AC-MB 通过通用串行总线 (USB)、光学、立体声插孔和外部音频串行接口 (ASI) 接头向评估模块提供数字音频数字信号。图 3-2 展示了 AC-MB 上 ASI 布线的方框图。

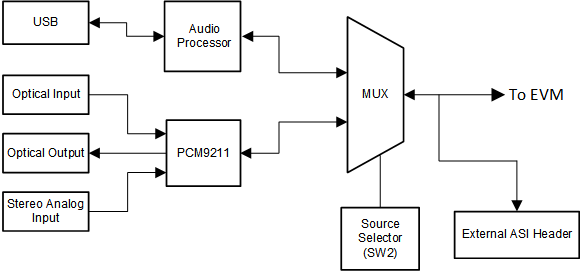

GUID-3F64591B-0D59-4F09-B1B1-8F287387D0A8-low.gif图 2-2 AC-MB 音频串行接口布线

AC-MB 上的开关 SW2 选择连接了 TLV320ADC5140EVB 的音频串行总线。在开关 SW2 旁边，有一个 AC-MB 的快速参考表，用于识别音频串行接口源选项和开关设置。AC-MB 充当音频串行接口的控制器，具有三种不同的工作模式（请参阅图 3-3）：USB，光学或模拟，或外部 ASI。
