2.2.1.1.3 光学或辅助模拟音频输入

串行接口信号由 PCM9211 数字收发器提供，该收发器能够从模拟输入或光输入向 EVB 发送数字数据。同时，来自 EVB 的数据可以通过光输出流式传输。图 3-4 展示了光学和模拟工作模式的 AC-MB 音频设置。

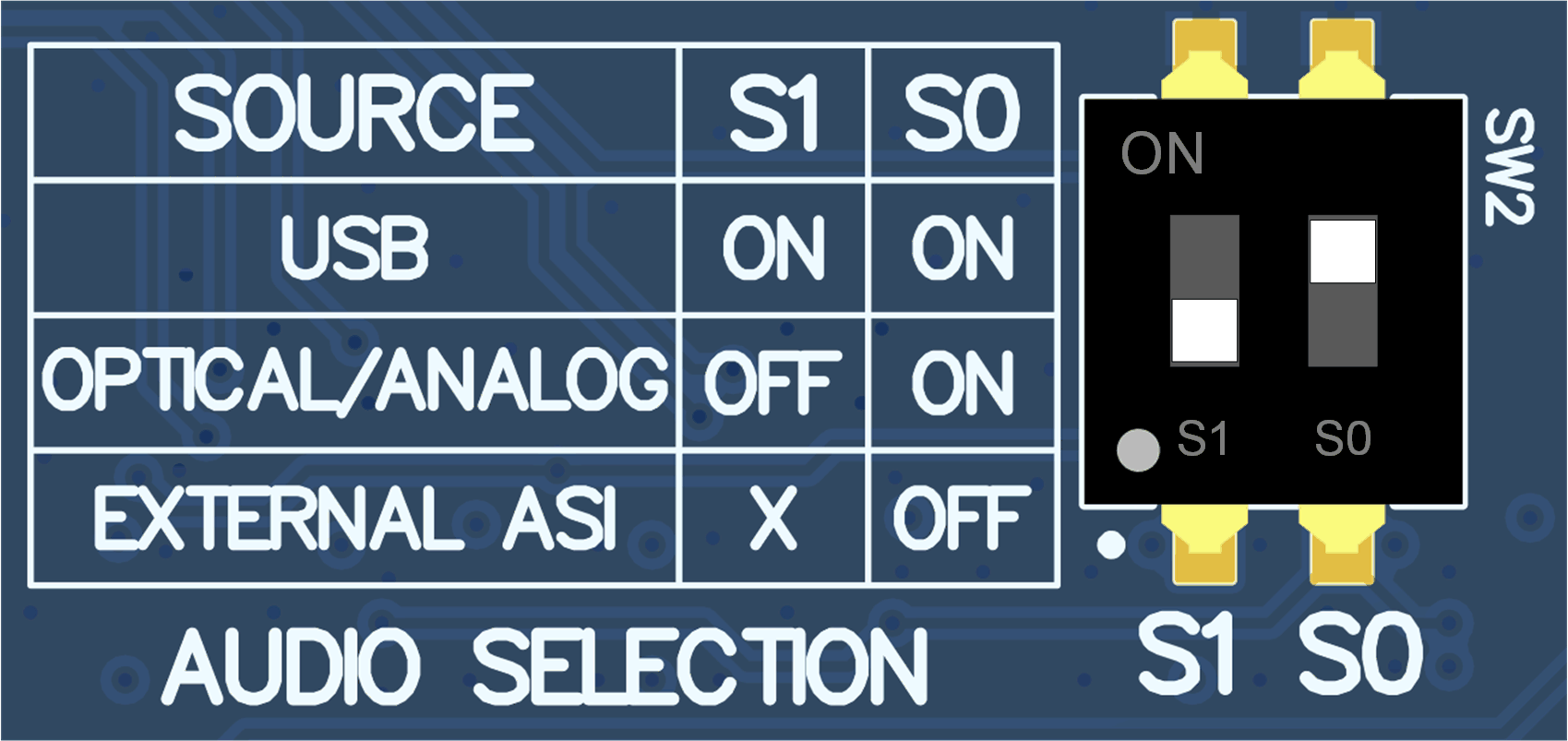

GUID-E11099E0-FEA1-4B21-B5AD-6B6A170D6E6F-low.gif图 2-4 AC-MB 光学或辅助模拟音频设置

AC-MB 的光输出以由所用输入源确定的格式流式传输在 EVM 上捕获的数据。当连接了光输入时，锁定 LED 必须亮起，PCM9211 以由光输入帧确定的格式流式传输音频串行接口时钟。来自光输入的数字数据流式传输至评估模块。如果未连接光输入，PCM9211 将捕获通过模拟输入提供的输入信号，并将此信号流式传输至评估模块。当数字输入 DAC 连接到 AC-MB 时，此功能会很有用，可提供模拟输入以进行快速评估。在辅助模拟音频模式下，音频串行接口格式固定为 24 位、48kHz、I2S 模式。
