2.2.1.1.4 外部

在此模式下，评估板的音频串行接口时钟通过连接器 J7 从外部源提供。这一架构支持使用外部系统与评估板进行通信，此类外部系统包括不同的主机处理器或测试设备（例如，Audio Precision PSIA）。从 USB 接口和 PCM9211 生成的时钟使用此设置进行隔离。图 3-5 展示了外部工作模式下的 AC-MB 音频设置。

GUID-0F60A628-AF5E-4EEF-9AD6-44B670F57154-low.gif图 2-5 AC-MB 外部音频设置

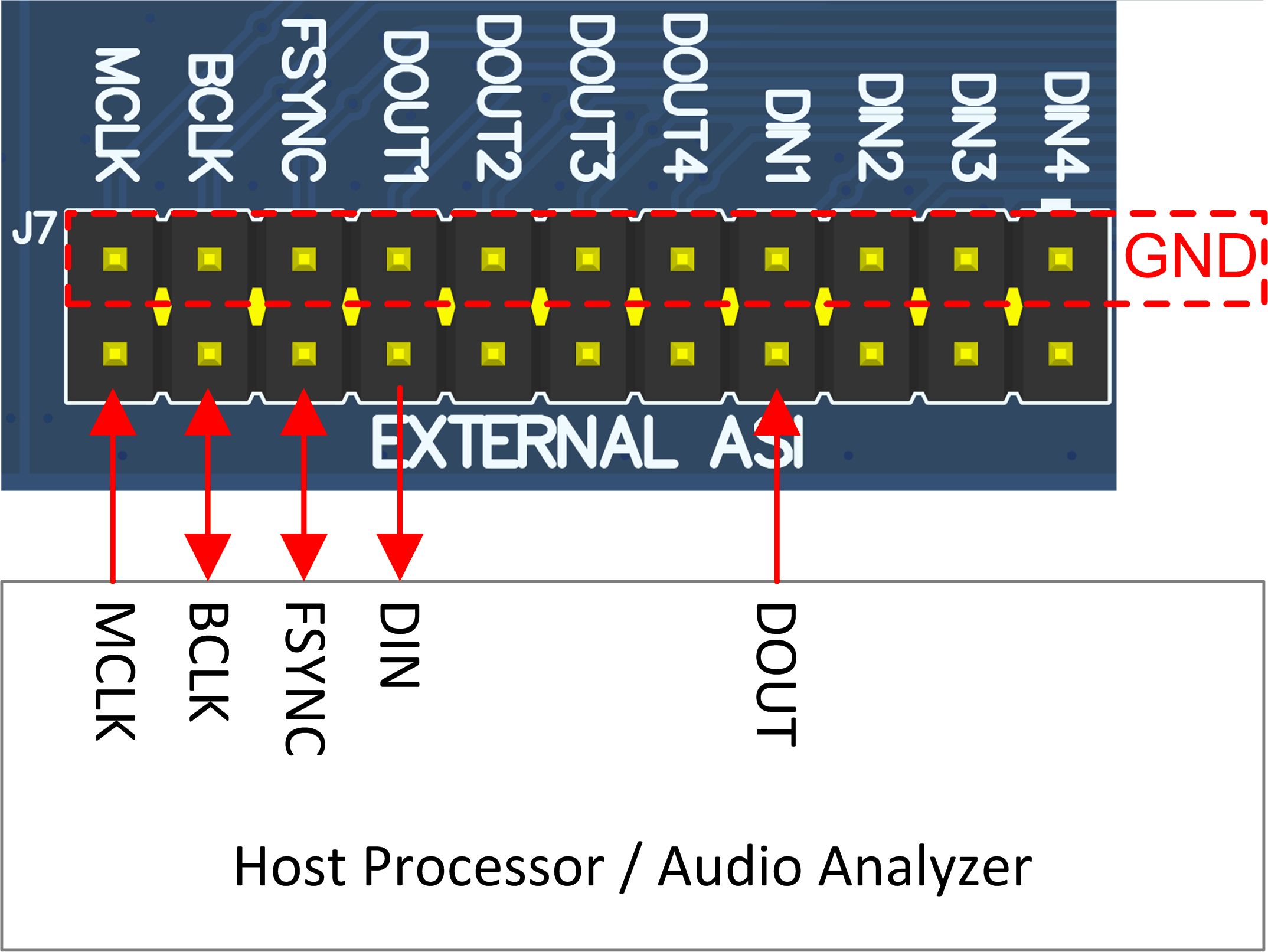

图 3-6 展示了如何连接外部音频接口，底部一排为信号，顶部一排接地。

GUID-E1E70AFA-0F90-4125-885A-1856435B31DA-low.gif图 2-6 AC-MB 与外部音频串行接口的连接
