2.1 PurePath Console 3 (PPC3) 访问和说明

PPC3 是一款基于服务器的工具。可以通过 http://www.ti.com.cn/tool/cn/PUREPATHCONSOLE 申请访问权限。

注： 此 EVM 使用适用于 TAS6424E 的 PPC3 插件。

获得批准后，请访问 www.ti.com/mysecuresoftware 下载该软件。登录后，会显示此网页，其中包含类似的可供下载软件产品列表。

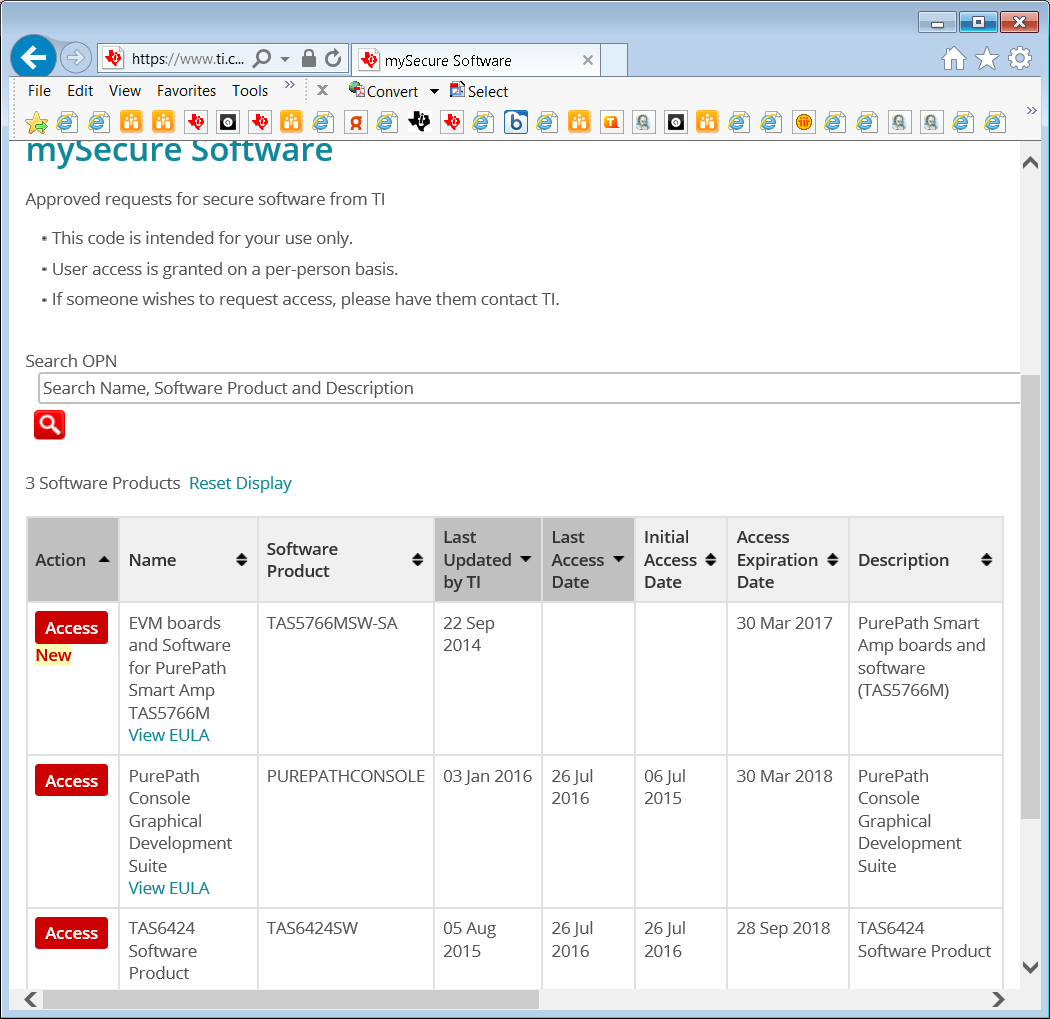

GUID-0AFBF2F5-CF08-4FDC-909C-8C3DE7AD3665-low.png图 2-1 PPC3 下载窗口

运行安装程序，还可下载 PPC3 用户手册 (SLOU408)，了解更多说明。首次运行 PPC3 时将显示以下窗口。

GUID-877BB1B8-1932-4BAA-8576-85E0BA1DD82B-low.png图 2-2 PPC3 窗口

显示图 2-2 中的窗口时，点击 sign-in 按钮即可查看 TAS6424E EVM 应用。可能不会向用户显示下图中显示的所有应用。

点击 TAS6424E 应用框下载 TAS6424E 应用。弹出安装窗口后，点击 Install。

TAS6424E EVM 框会出现在 Installed EVM Apps 部分，请参阅图 2-3。点击 TAS6424E 框以启动 TAS6424E 应用。

GUID-77DB1C06-7C2A-4992-A534-CC0D9B708C79-low.png图 2-3 显示可用应用的窗口
