2.5.4 I2C 窗口

PPC3 具有 I2C 监控选项和配置程序选项。

此窗口第一次打开时，圆形按钮呈绿色。要记录 I2C 命令，请点击此按钮，它将变为红色。点击保存图标可以保存记录。

还可以点击回收站图标旁边的图标将 I2C 命令复制到剪贴板。

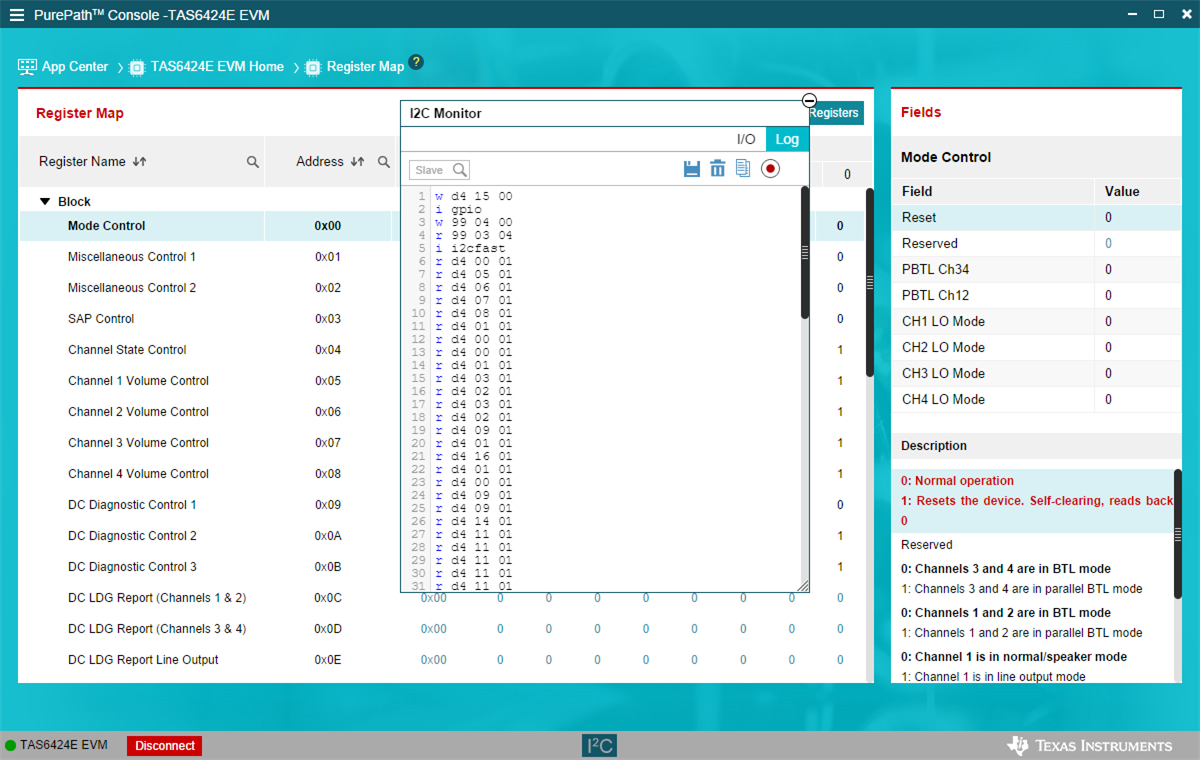

GUID-20210517-CA0I-Z7CK-VSDV-PSZFD78NCGGF-low.png图 2-18 I2C 窗口 – I2C 日志记录

可以在此窗口中加载并执行一组 I2C 命令。点击右上角的 I/O 按钮以显示上方的窗口。可在此写入 I2C 命令，或者打开现有的 *.cfg 文件，然后点击左下角的 Execute 按钮。按下 Execute 按钮，即可将 I2C 命令发送给器件。

GUID-20210517-CA0I-TBGJ-Q4ZD-K8SMZC1SPZRN-low.png图 2-19 I2C 窗口 – 发送 I2C 命令
