3.2.1 启动软件

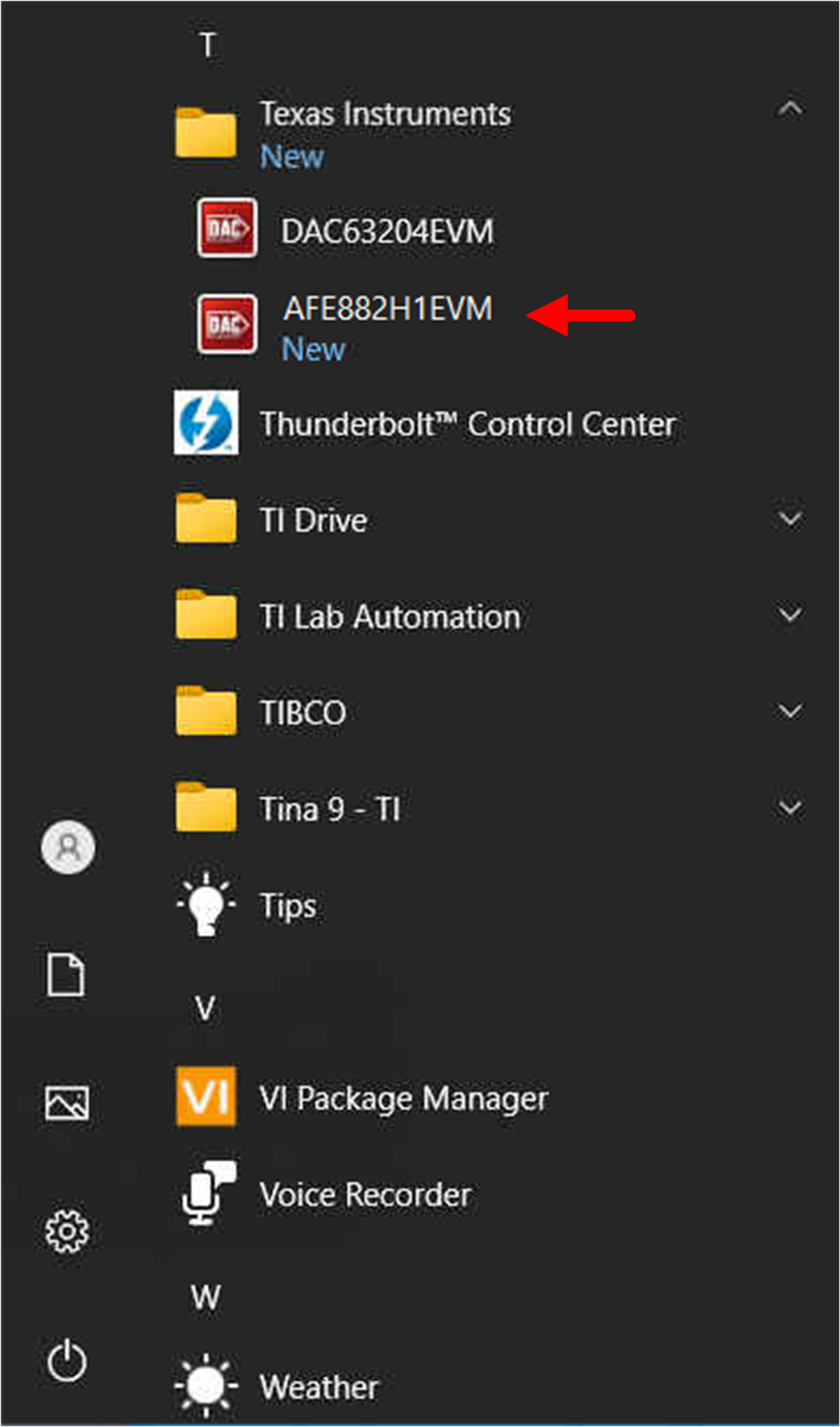

要启动软件，请在所有程序 菜单中找到 Texas Instruments 文件夹，然后选择 AFE882H1EVM 图标。

GUID-20221014-SS0I-VVLR-SDCJ-R6DMMWMH3WWC-low.png图 3-3 AFE882H1EVM 软件安装提示

如图 3-4 所示，如果正确连接了板载 FTDI 控制器，则屏幕底部的状态栏会显示 CONNECTED。如果控制器连接不正确或根本没有连接，则状态栏会显示 DEMO。如果在连接 EVM 时图形用户界面 (GUI) 未显示 CONNECTED 状态，请拔下 EVM 并重新连接，然后重新启动 GUI 软件。

GUID-E0ADEC6A-8A3E-47D1-A910-6D18CEC07C77-low.gif图 3-4 AFE882H1EVM GUI 连接检测
