2 说明

UCC28C56EVM-066 是一款适用于 EV/HEV 汽车动力总成的高效初级侧控制（使用 AUX 绕组）反激式辅助电源。该设计可为 800V 电池系统提供 15.2VTYP 40W 输出，在 125V 至 1000V 的输入电压范围内提供 40W 功率。确切输出电压取决于负载。该设计输入为 40V 至 125V，可提供功率为 20W。该 EVM 采用 1700V 碳化硅 (SiC) MOSFET，非常适合 800V 电池系统。

该 EVM 是一款 4 层板，顶层和底层专用于信号和电源布线。两个内层仅用于测试点布线。实际上，这是一款低成本的两层 PCB。控制器及其相关的功率元件紧密地压合在一块 50mm x 86mm 区域中，用顶部丝印层上显示的白色矩形来突出显示。请注意，C1 未包含在关键元件中，因为它被视为系统中通用 VIN 旁路电容器的一部分。

我们尽一切努力使用符合汽车标准的元件。BOM 中列出了符合汽车标准的 1700V SiC MOSFET。经过咨询给定的变压器制造商，反激式变压器应是符合汽车标准的。

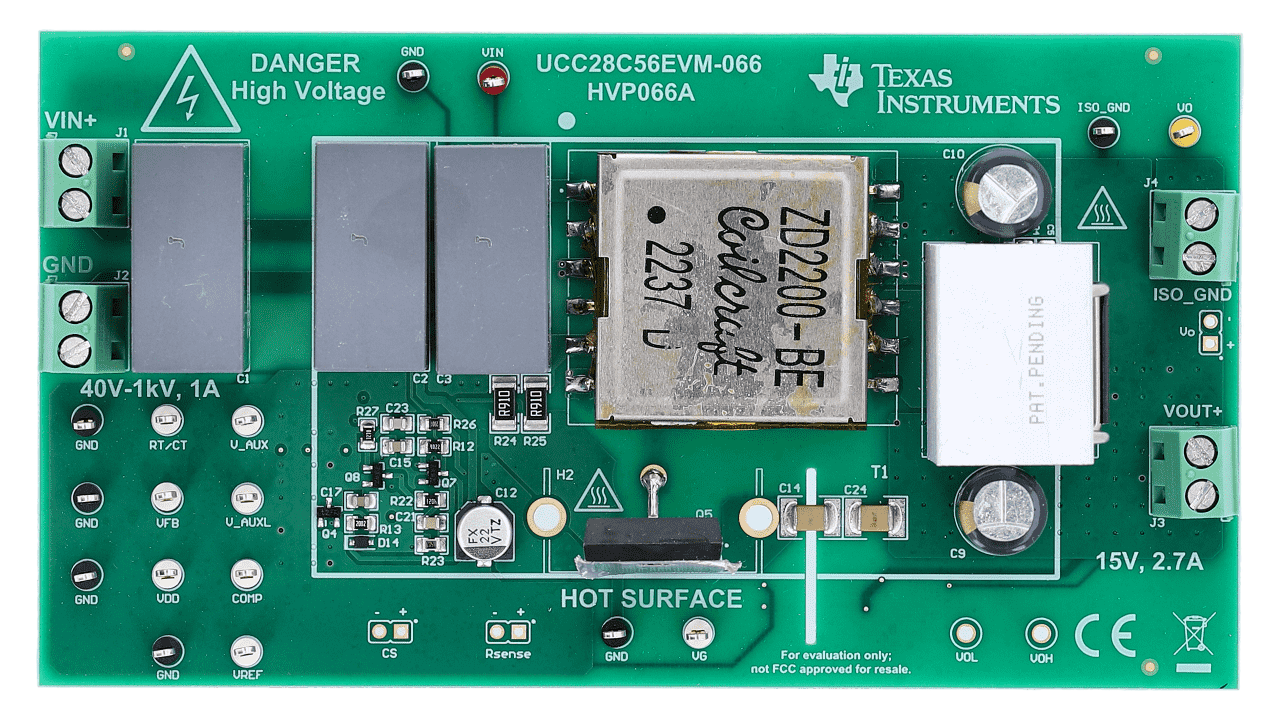

GUID-20221026-SS0I-QSKJ-JMNR-TC6N6XZ7QNPL-low.png图 2-1 UCC28C56EVM-066，HVP066A，顶视图
GUID-20221026-SS0I-DKHW-CG4B-V9N2QJQGG0SV-low.png图 2-2 UCC28C56EVM-066，HVP066A，底视图
