7.3 瞬态响应

Ch1 = VOUT1 (50mV/div)，Ch2 = IOUT1 (5A/div)
图 7-3 VIN 为 12V、瞬态电流为 10A 至 20A 且输出电压为 1V 时的瞬态响应

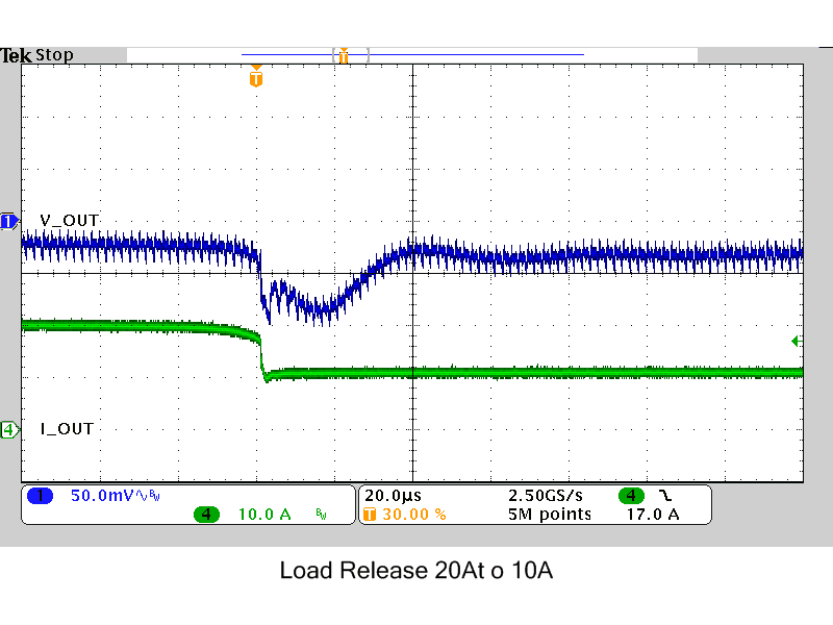

Ch1 = VOUT1 (50mV/div)，Ch2 = IOUT1 (5A/div)
图 7-4 VIN 为 12V、瞬态电流为 20A 至 10A 且输出电压为 1V 时的瞬态响应
