7.4 输出纹波

Ch1 = VOUT1 (20mV/div)、Ch2 = 开关节点 (10mV/div)
图 7-5 VIN 为 12V、输出电流为 1A 且输出电压为 1V 时的输出纹波和开关节点

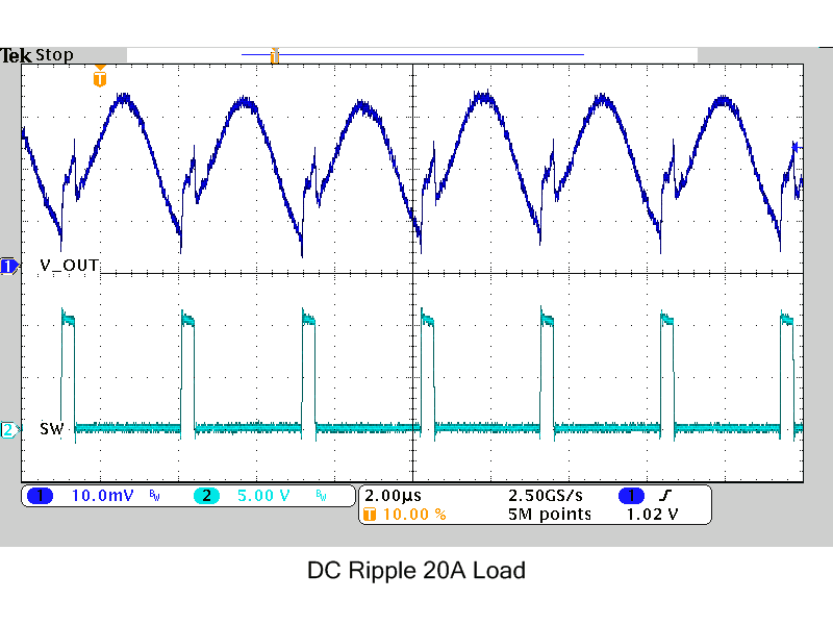

Ch1 = VOUT1 (20mV/div)、Ch2 = 开关节点 (10mV/div)
图 7-6 VIN 为 12V、输出电流为 20A 且输出电压为 1V 时的输出纹波和开关节点
Ch1 = VOUT2 (20mV/div)、Ch2 = 开关节点 (10mV/div)
图 7-7 从控制启动，VIN 为 12V、输出电流为 20A 且输出电压为 1V
Ch1 = VOUT2 (20mV/div)、Ch2 = 开关节点 (10mV/div)
图 7-8 VIN 为 12V、输出电流为 20A 且输出电压为 1V 时从控制和开关节点关断
GUID-BB9310B9-7A11-4D01-8D0F-215000E8CD10-low.gif图 7-9 50% 预偏置启动（无负载）
