4 电路板布局布线

本节在图 4-1 至图 4-6 中提供了 PWR720 EVM 电路板布局布线和图示。Gerbers 可在 EVM 产品页面上找到：TPS82130EVM-720、TPS82140EVM-720 或 TPS82150EVM-720。PCB 的修订版 B 刚刚更正了 A 版本中的印刷错误。

GUID-D8EE00DA-0694-44D5-A93F-C9A4672D4BEE-low.gif图 4-1 顶层装配图

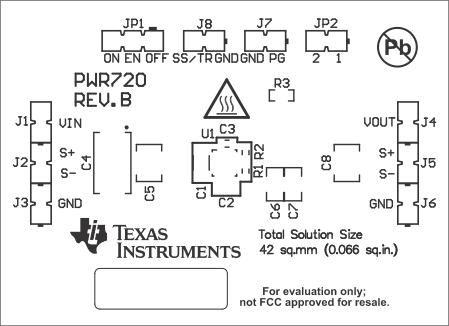

GUID-93417889-EC13-4055-8C2C-D6D5301DB8C4-low.gif图 4-2 顶部覆盖层

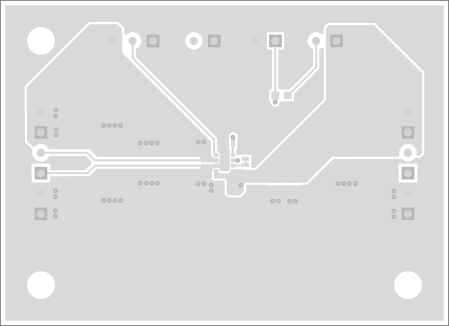

GUID-F15852BC-8041-4D3F-B51A-CEF6097612F1-low.gif图 4-3 顶层

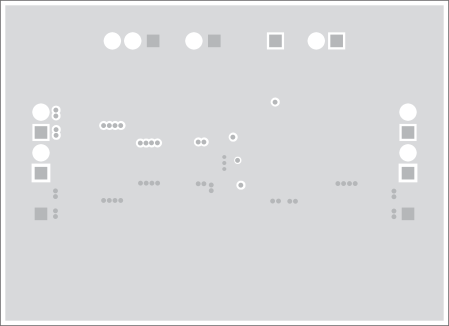

GUID-C8C9BF89-6FEB-407E-B77E-39A1DF1D367E-low.gif图 4-4 内层 1

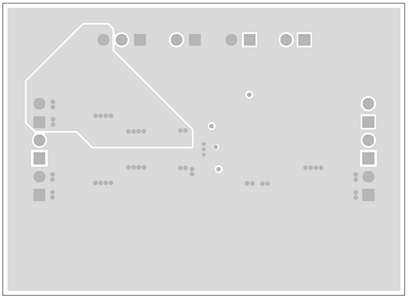

GUID-2738A3D4-2CD5-4507-AF13-35F9797489BB-low.gif 图 4-5 内层 2

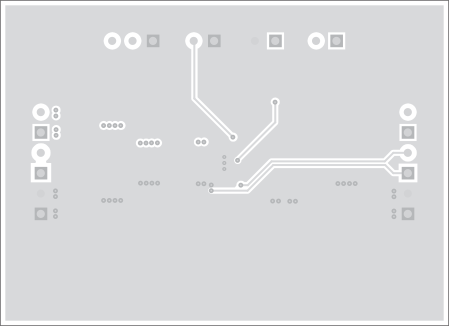

GUID-326D9B52-F6A1-4BBE-829F-9CA69E2540D4-low.gif图 4-6 底层
