6 硬件参考

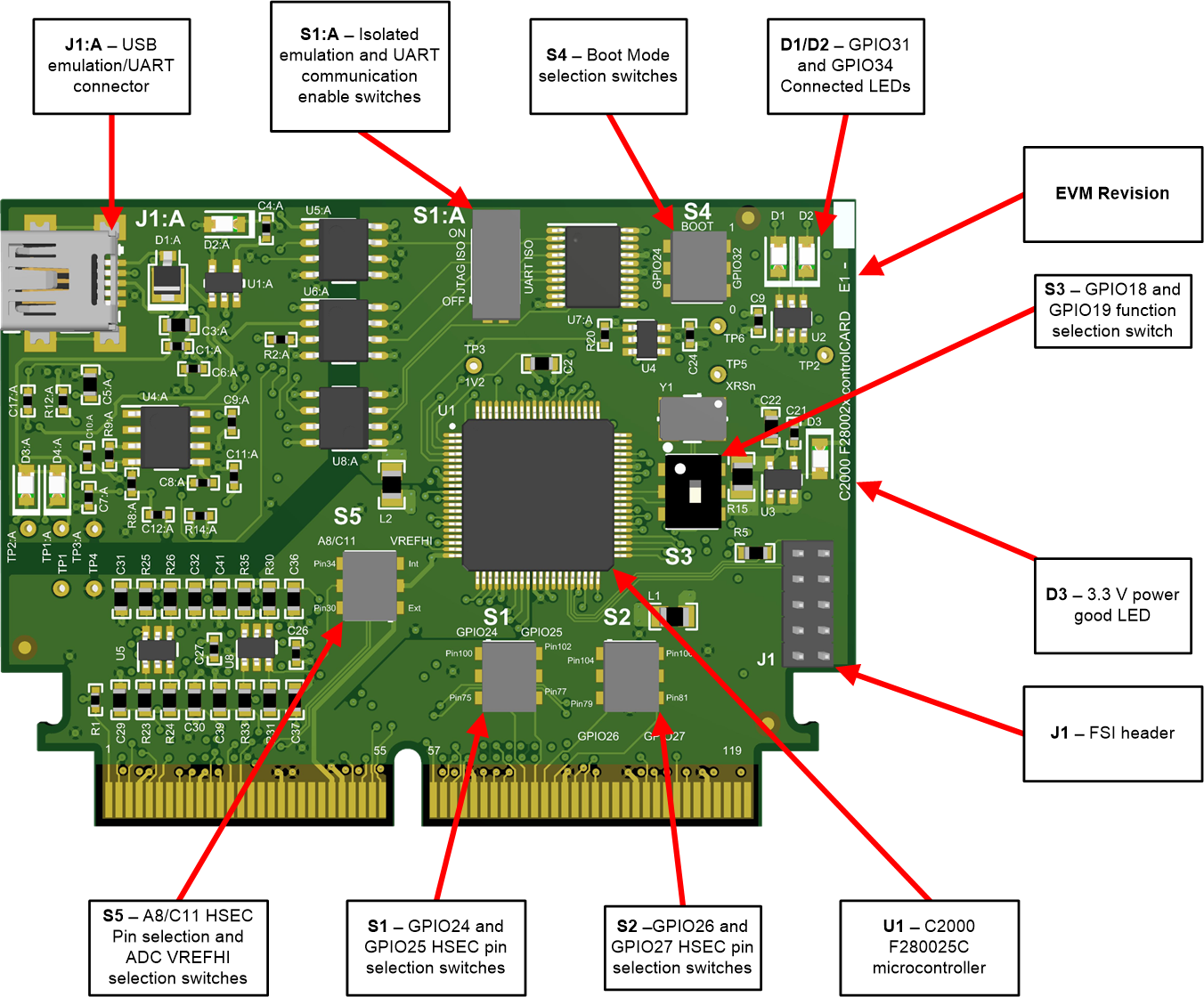

GUID-D386C3C0-ADD8-4C45-9754-BE238700AB00-low.png图 6-1 controlCARD 的主要元件 - 正面

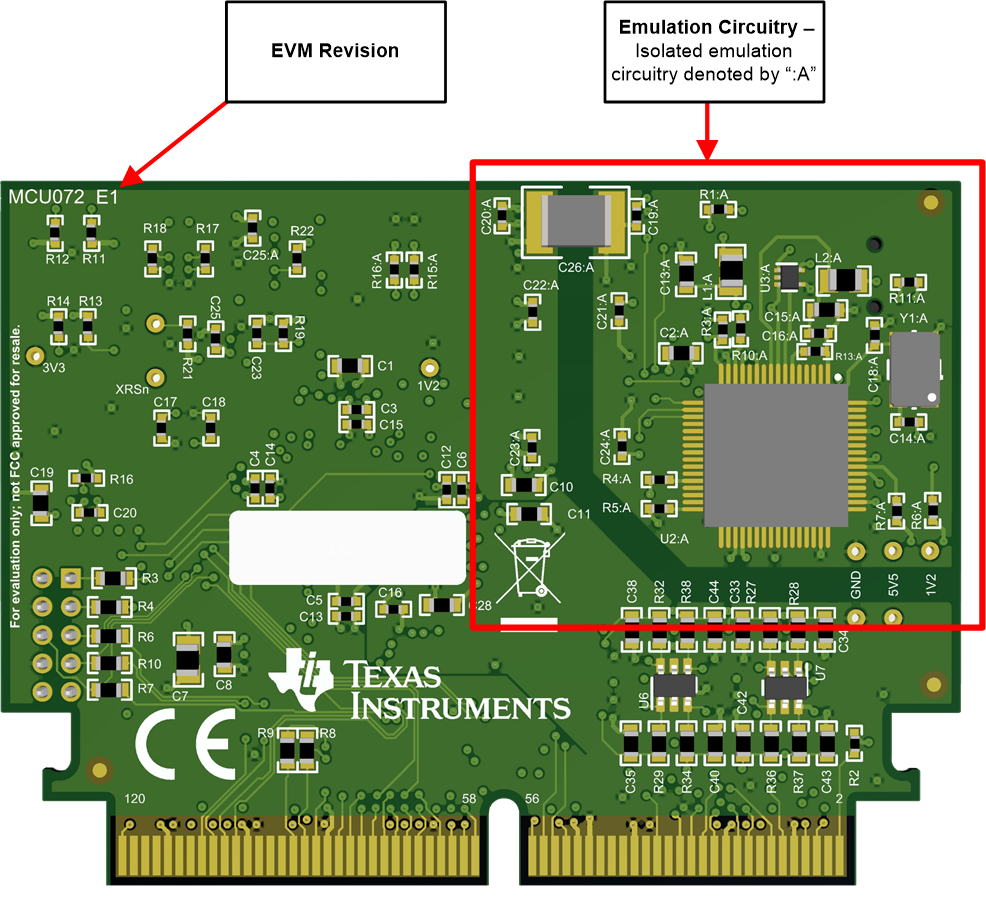

GUID-217B9FAD-5453-45E0-A975-16A1D39D8AE4-low.png图 6-2 controlCARD 的主要元件 - 背面
警告：

在高压环境中使用 controlCARD 时，用户有责任在对电路板通电或进行仿真之前，确认已阅读和理解电压和隔离要求。通电后，不得触碰 controlCARD 或与 controlCARD 相连的元件。此外，应去除电容器 C26:A，以尽量减少漏电流穿过 controlCARD 隔离栅的可能性。

表 6-1 硬件连接
连接器
J1:A仿真/UART 连接器 - USB mini A 连接器用于通过 FTDI 逻辑提供 XDS100v2 仿真和 USB 转 UART（SCI）通信。S1:A 确定 MCU 启用哪些连接。
J1FSI 接头 – 在之前的设计中更新。此接头现在可键控，包含 2 根数据线，功率为 3.3V。
LED
D2:A当 ISO JTAG 逻辑通电时亮起（绿色）
D3:AJTAG/UART RX 切换指示灯（蓝色）
D4:AJTAG/UART TX 切换指示灯（蓝色）
D1由 GPIO–31 的负逻辑控制（红色）
D2由 GPIO–34 的负逻辑控制（红色）
D3当 controlCARD 通电时亮起（绿色）
电阻器和电容器
R23-R38ADC RC 输入滤波器电阻器：可用于在 ADC 输入上创建 RC 滤波器的系列电阻器。
C29-C44ADC RC 输入滤波电容器：可选电容器，默认情况下未组装，用于 ADC 输入的 RC 滤波器。
开关
S1:A 隔离式仿真和 UART 通信使能开关：
S1:A 位置 1 – JTAG 使能：
  • 开 – XDS100v2 仿真逻辑和 MCU 之间的所有信号均会连接。通过卡上的 XDS100v2 仿真器对 MCU 进行调试或编程时此设置有效。
  • 关 – XDS100v2 仿真逻辑不会连接到 MCU。此器件将从闪存引导、直接从外设引导或使用外部 JTAG 仿真器时此设置有效。

S1:A 位置 2 – ISO UART 通信使能：

  • 开 – C2000 MCU 的 GPIO-28（和 180 引脚 controlCARD 连接器的引脚 76）将耦合到 FTDI 的 USB 转串行适配器。这可实现通过 FTDI 芯片与计算机进行 UART 通信。但在这个位置，GPIO-28 将被 FTDI 芯片强制为高电平。连接器引脚 76 的功能将受限。
  • 关 – C2000 MCU 不会连接到 FTDI USB 转串行适配器。180 引脚 controlCARD 连接器的引脚 76 将直接连接到 GPIO-28。
S1 QEP 和 SPIB 选择开关：此开关支持将 GPIO24 和 GPIO25 路由到 HSEC 连接器上的两个位置之一。
S2 QEP 和 SPIB 选择开关：此开关支持将 GPIO26 和 GPIO27 路由到 HSEC 连接器上的两个位置之一。
S3 SPIA 或外部晶体选择开关：此开关支持使用 SPIA 或外部晶体。需要此方法支持 TI 基板的整个范围，但不建议在生产系统中使用。如需了解全部详情，请参阅Topic Link Label5.2。
S4 引导模式开关：控制 F280025C 器件的引导选项，请参阅表 6-2。如需完整说明，请参阅器件特定数据表。
S5 模拟配置开关：
S4 位置 1（左侧开关）–

ADC 通道 A8/C11 HSEC 引脚选择

  • 向上位置 – 通道 A8/C11 通向 HSEC 引脚 34
  • 向下位置 – 通道 A8/C11 通向 HSEC 引脚 30
位置 2（右侧开关）- ADC 电压基准选择。
  • 向上位置 – 内部电压基准
  • 向下位置 – 外部电压基准
请注意，需要进行其他软件配置来启用 ADC 的内部或外部电压基准。
测试点
TP1:A 仿真器 5.0V 输入：此电源域与其他 5.0V 域隔离。
TP2:A 仿真器 3.3V 输入：此电源域与其他 3.3V 域隔离。
TP3:A 仿真器接地
TP1 HSEC 5.0V 输入：为 3.3V 稳压器提供 5.0V 输入，以生成未滤波的 3.3V 功率。
TP2 未滤波 3.3V：向 F280025C 器件供电。
TP3 MCU 1.2V：F280025C 器件的 VDD“内核电源”。请注意，此 controlCARD 已设计为使用内部稳压器。
TP4 器件接地
TP5 F280025C 器件的 XRSn：从 3.3V 电压监控器连接到欠压输出。
TP6 过压输出：从 3.3V 电压监控器连接到过压输出。
注：

在 controlCARD 的正面，测试点由其 TPx 编号指示。

在 controlCARD 的背面，测试点由其信号指示。

表 6-2 S4，引导模式选择表
模式开关位置 1（左侧开关，GPIO-24）开关位置 2（右侧开关，GPIO-32）引导自
000（下）0（下）并行 I/O
011（上）0（下）SCI/等待引导
020（下）1（上）CAN
031（上）1（上）闪存/USB
