6 硬件参考

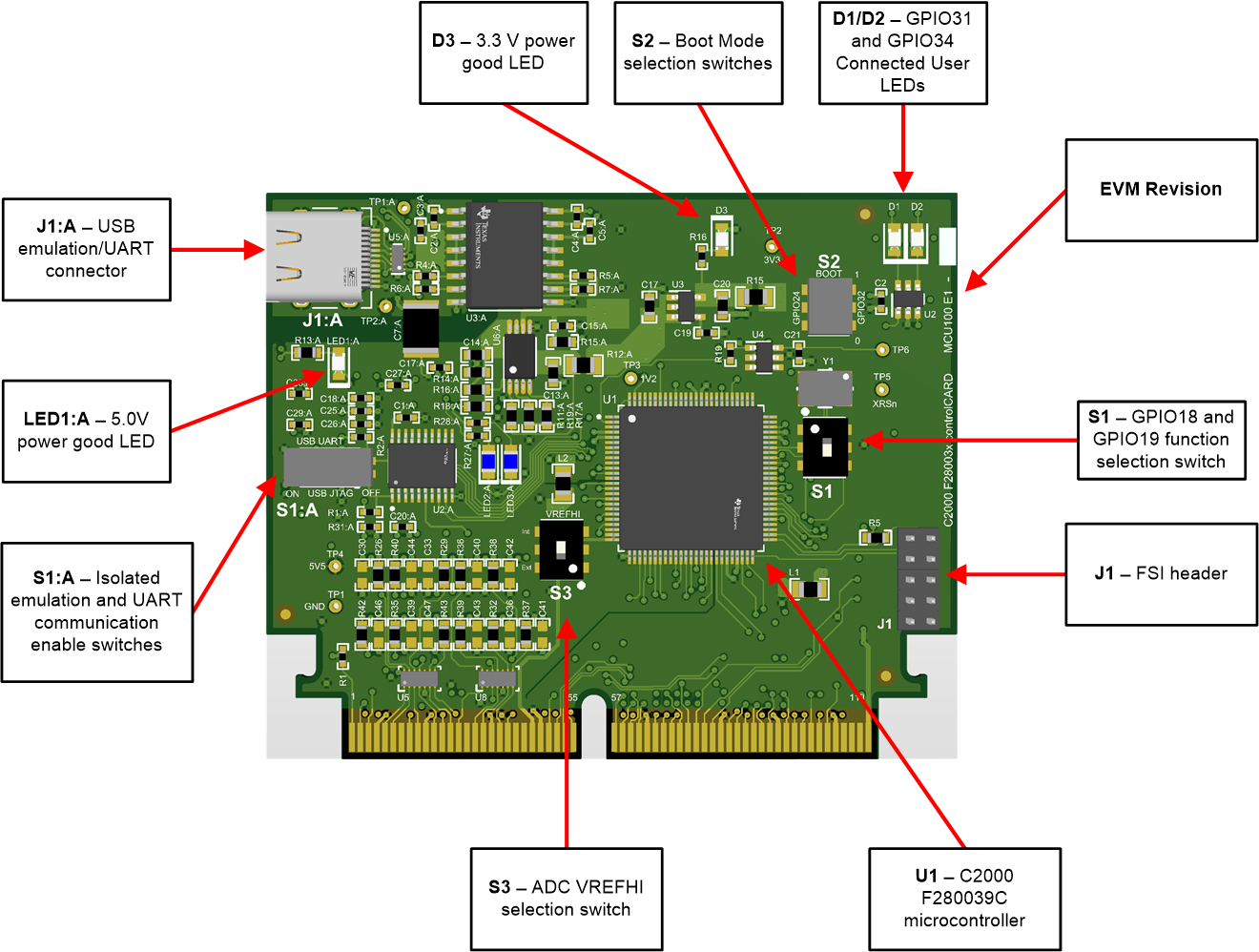

GUID-20210506-CA0I-7ZTH-162B-BLQCFVC2HFTH-low.png图 6-1 controlCARD （控制卡）上的主要元件 - 正面

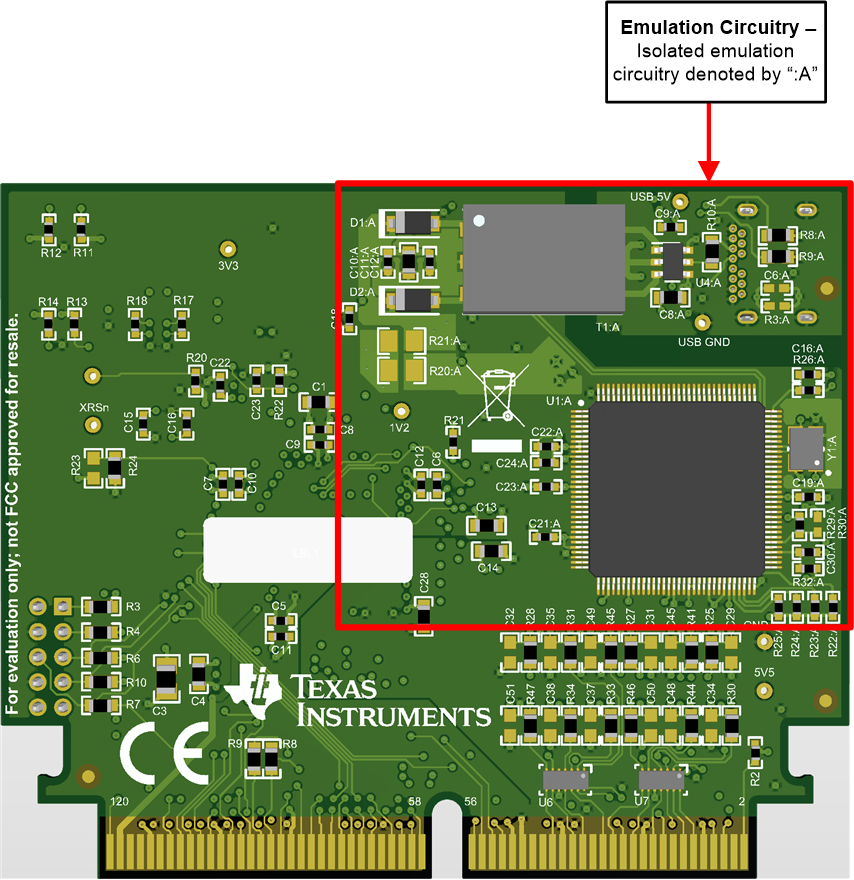

GUID-20210506-CA0I-C7MJ-4CDD-BDCWP6V1VXJP-low.png图 6-2 controlCARD （控制卡）上的主要元件 - 背面
警告： 在高压环境中使用 controlCARD （控制卡）时，用户有责任在对电路板通电或进行模拟之前确认已阅读和理解电压和隔离要求。通电后，不应触碰 controlCARD （控制卡）或与 controlCARD （控制卡）相连的元件。此外，应去除电容器 C7:A以尽量减少泄漏电流穿过 controlCARD （控制卡）隔离栅的可能性。
表 6-1 硬件连接
连接器
J1:A仿真/UART 连接器/电源 - USB-C 连接器用于通过 MSP432 逻辑提供 XDS110 仿真和 USB 转 UART (SCI) 通信。S1:A 确定 MCU 启用哪些连接。

USB-C 连接器还为 controlCARD （控制卡）供电。

J1FSI 接头 – 此接头是键控的，包含 2 条数据线，功率为 3.3V。
LED
LED1:A为 controlCARD （控制卡）提供 5V 功率时亮起（红色）
（可通过 USB-C 连接器或通过外部 HSEC 连接器提供 5V）
LED2:A/LED3:AJTAG/UART RX/TX 切换指示器（蓝色）
D1由 GPIO-31 的负逻辑控制（红色）
D2由 GPIO-34 的负逻辑控制（红色）
D3为 controlCARD （控制卡）供电 3.3V 时亮起（绿色）
电阻器和电容器
R25-R47ADC RC 输入滤波电阻器：可用于在 ADC 输入上创建 RC 滤波器的串联电阻器。
C29-C51ADC RC 输入滤波电容器：可选电容器，默认情况下未组装，用于 ADC 输入的 RC 滤波器。
开关
S1:A隔离式仿真和 UART 通信使能开关：
S1:A 位置 1 – USB JTAG 启用：
  • 开 – XDS110 仿真逻辑和 MCU 之间的全部 4 个 JTAG 信号均被连接。通过卡上 XDS110 仿真器对 MCU 进行调试或编程时此设置有效。
  • 关 – XDS110 仿真逻辑不会连接到 MCU JTAG 引脚。如果此器件将从闪存引导、直接从外设引导，或使用外部 JTAG 仿真器时，此设置有效。
S1:A 位置 2 – USB UART 通信启用：
  • 开 – C2000 MCU 的 GPIO-28 和 GPIO-29 将连接至 XDS110 上的 MSP432。允许对计算机 COM 端口进行 UART 通信。但在这个位置，GPIO-28 和 GPIO-29 将被保留，供 COM 端口使用。180 引脚 controlCARD （控制卡）连接器上的相应引脚无法用于其他功能。
  • 关 – C2000 MCU 的 GPIO-28 和 GPIO-29 不会连接至 XDS110 上的 MSP432。

    180 引脚 controlCARD （控制卡） 连接器上的相应引脚可用于其他功能。

S1SPIA 或外部晶体选择开关：此开关支持使用 SPIA 或外部晶体。需要此方法支持全系列 TI 基板，不建议在生产系统中使用。有关全部详情，请参阅Topic Link Label5.2。
S2引导模式开关：控制 F280039C 器件的引导选项，请参阅表 6-2。有关完整的说明，请参阅器件专用数据表。
S3VREFHI 源配置开关：此开关选择 VREFHI 的源（内部或外部，通过 180 引脚控制卡连接器）
  • 向上位置 – 内部电压基准
  • 向下位置 – 外部电压基准

请注意，需要进行其他软件配置，以启用 ADC 的内部或外部电压基准。
测试点
TP1:A USB 5.0V 输入：这是来自 USB-C 连接器的 5V 电源。
TP2:A USB GND 输入：从 USB-C 连接器接地。
TP1 HSEC 5.0V 输入：向 controlCARD （控制卡）提供 5.0V 的输入。
TP2 未滤波 3.3V：向 F280039C 器件供电。
TP3 MCU 1.2V：F280039C 器件的 VDD“内核电源”。请注意，此 controlCARD （控制卡）设计为使用内部稳压器。
TP4 器件接地
TP5 F280039C 器件的 XRSn：从 3.3V 电压监控器连接到欠压输出。
TP6 过压输出：从 3.3V 电压监控器连接到过压输出。
注： 在 controlCARD （控制卡）的正面，测试点由其 TPx 编号指示。
在 controlCARD （控制卡）的背面，测试点由其信号指示。
表 6-2 S2，引导模式选择表
模式开关位置 1（左侧开关，GPIO-24）开关位置 2（右侧开关，GPIO-32）从……引导
000（下）0（下）并行 I/O
011（上）0（下）SCI/等待引导
020（下）1（上）CAN
031（上）1（上）闪存/USB
