5 性能数据

图 5-1 至图 5-8 显示了 VOUT = 1.8V 和 FSW = 500kHz 的情况下 LMZ31710EVM 的性能。有关 LMZ31707 和 LMZ31704 的数据，请参阅产品数据表。

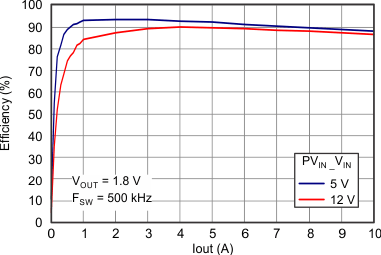

GUID-18D90493-661F-41B0-B72F-A53DCB39F9B2-low.gif图 5-1 LMZ31710EVM 效率

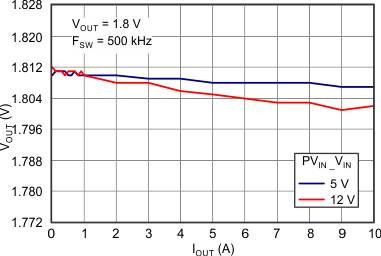

GUID-EE15A3D9-E52F-4AAE-93D5-005ED2DEE7A1-low.gif图 5-3 LMZ31710EVM 负载调整率
GUID-9E3B1C93-8B49-4862-8193-E44C9C5583D4-low.gif图 5-5 LMZ31710EVM 输出波纹
GUID-1F8FEF57-0116-4248-BF0F-F73E5C55DC2A-low.gif图 5-7 LMZ31710EVM 瞬态响应波形

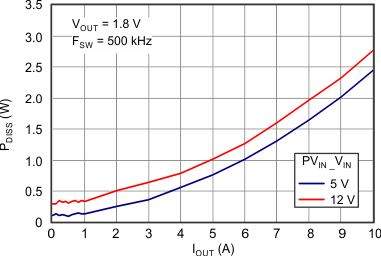

GUID-7EFC3316-52E0-405D-AE35-EB66B6FEDA1A-low.gif图 5-2 LMZ31710EVM 功率损耗

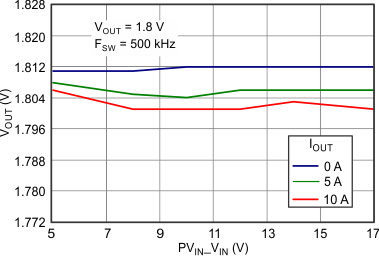

GUID-0A633213-E3A3-4434-9F24-28EAE95CE7D2-low.gif图 5-4 LMZ31710EVM 线性调整率

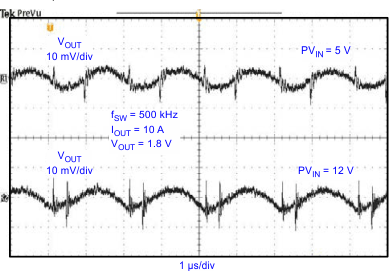

GUID-B814EE3C-459A-4B3A-B22F-48DD4DC49E6D-low.gif图 5-6 LMZ31710EVM 输出纹波波形

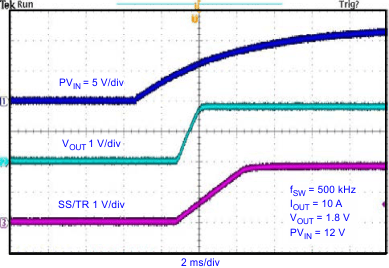

GUID-734DA274-B66D-44C7-A36E-145F16D59066-low.gif图 5-8 LMZ31710EVM 启动波形
