电流检测选择

电流检测方案可以使用 EVM 上的一些电阻器通过外部电流检测器件进行设置。

默认设置是电感器 DCR 检测

表 5-3 电流检测方案选择(CH1)
R8 R29 R35 R36 R6 R7 R25
电感器 DCR 增加(1) 增加(1)
(必要时)
增加(1) 增加(1) 开路 开路 开路
外部电阻器 增加(1) 增加(1)
(必要时)
增加(1) 开路 增加(1)
剪切布线
开路 开路
“增加”意味着添加合适的电阻。
表 5-4 电流检测方案选择(CH2)
R18 R28 R33 R37 R20 R19 R26
电感器 DCR 增加(1) 增加(1)
(必要时)
增加(1) 增加(1) 开路 开路 开路
外部电阻器 增加(1) 增加(1)
(必要时)
增加(1) 开路 增加(1)
剪切布线
开路 开路
“增加”意味着添加合适的电阻。

对于外部电阻检测,按如下剪切布线。

GUID-9CE96111-931A-4EB8-8B63-24816240C387-low.gif图 5-1 (CH1)剪切 R6 下的布线

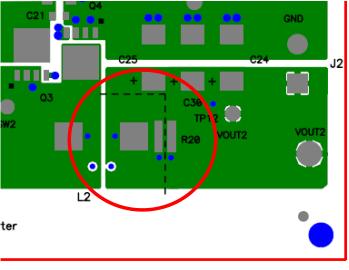

GUID-CE618D5E-B903-405B-93EE-5288DDD18373-low.gif图 5-2 (CH2)剪切 R20 下的布线
