3.3 典型的 OPT3004DTSEVM 硬件设置

将公头 USB-C 线缆连接到 OPTMBEVM 板，然后将公头 USB-A 线缆连接到计算机。EVM 上的绿色指示灯将会亮起，如下图所示。

GUID-20211012-SS0I-PMNP-7DTX-0NBLJ5QC7NWH-low.jpg图 3-9 典型硬件连接

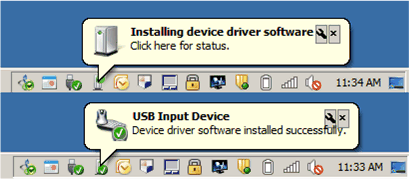

下图显示了 EVM 首次插接到计算机 USB 端口时的典型响应。通常，计算机上会显示 Found New Hardware, USB Device（找到新硬件，USB 器件）弹出对话窗口。然后，该弹出窗口通常会变为 Found New Hardware, USB Human Interface Device（找到新硬件，USB 人机接口器件）。此弹出信息指示器件已就绪并可供使用。

GUID-DFBD8B91-73F5-4DDC-8B12-37FD3087E1CD-low.gif图 3-10 将 OPT3004DTSEVM 连接到计算机后的典型响应

通过 USB 将 EVM 连接到 PC。如果 Windows 显示通知，表示未找到所连器件的驱动程序，请参阅Topic Link Label5.1中关于手动安装驱动程序的说明，然后再继续操作。
