5.1 Microsoft Windows 7 手动驱动程序安装

本节概述了手动驱动程序安装过程。如果使用的是 Windows 7，或者如果该 EVM 插接时 Windows 器件管理器在 Other devices （其他器件）下显示 2 个 USB 串行器件而不是 COM 端口，如图 5-1 所示，请按照以下步骤操作。如果两个 USB Serial Device（USB 串行器件）自动显示为 COM 端口（就像在 Windows 10 中那样），那么可以跳过本节内容。

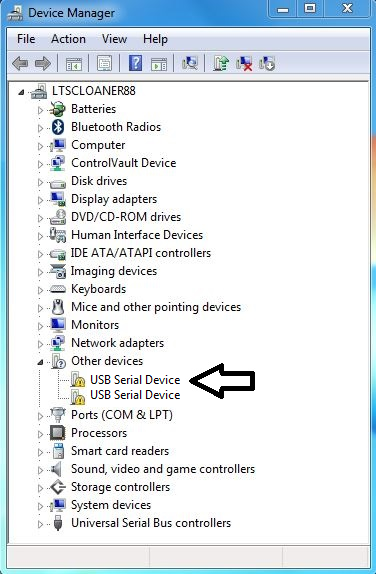

GUID-20211112-SS0I-J8B6-751L-6W8VKZXZ8ZK0-low.png图 5-1 未安装驱动程序时 Microsoft®Windows® 7 上的 OPT3004DTSEVM
  1. 打开器件管理器。
  2. 右键点击 USB Serial Device （USB 串行器件）并选择“Properties”（属性）。
  3. 点击 Update Driver…（更新驱动程序…）按钮。
  4. 点击 Browse my computer for driver software（浏览计算机以查找驱动程序软件）

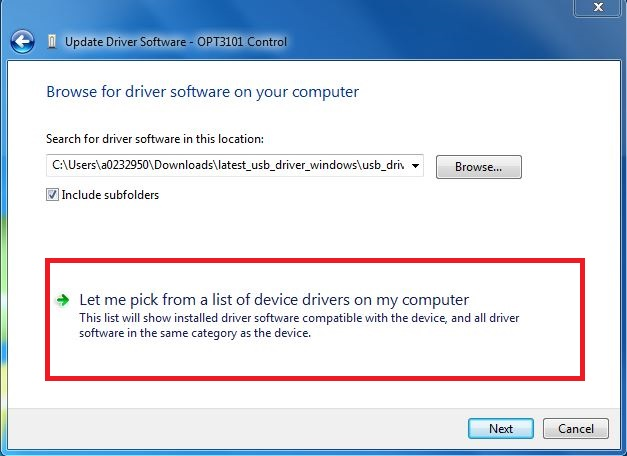

  5. 点击 Let me pick from a list of device drivers on my computer（让我从计算机上的器件驱动程序列表中选择）。
  6. 选择 Show All Devices（显示所有器件）并点击 Next（下一步）按钮。
  7. 点击 Have Disk… 按钮。
  8. 点击Browse…（浏览）按钮。
  9. 导航至“C:\Users\<用户名>\Documents\Texas Instruments\Latte\projects\OPT3004\drivers”并选择 MSP430_CDC。点击 Open（打开）按钮。
  10. 点击 OK（确定）按钮。

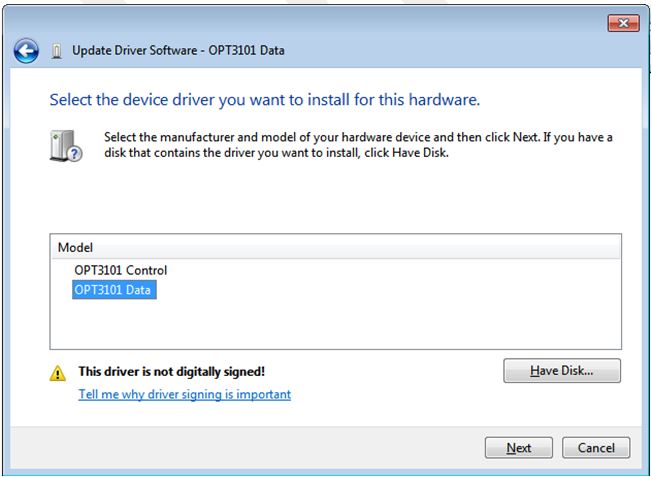

  11. 选择第一个 USB serial device（USB 串行器件）并点击 Next（下一步）按钮。
  12. 点击 Yes（是）按钮。

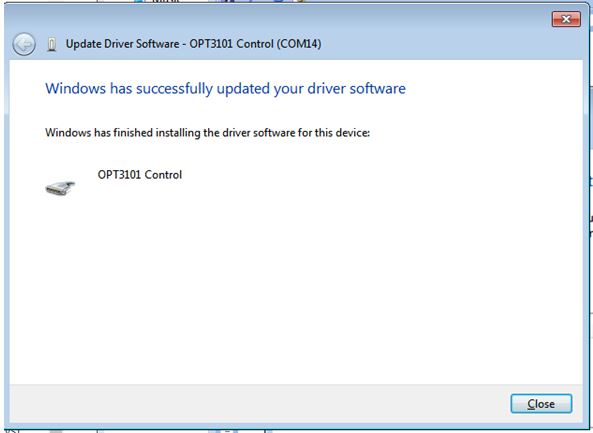

  13. 驱动程序现在应该会正确安装。
  14. 现在针对第二个 USB Serial Device（USB 串行器件）重复此过程（步骤 1 至 13）。除了步骤 2 和步骤 11 外，所有其他步骤都相同。在步骤 2 中，确保右键点击第二个 USB Serial Device（USB 串行器件）。同样地，在步骤 11 中，请确保在安装驱动程序时选择第二个 USB Serial Device（USB 串行器件），如下图所示。

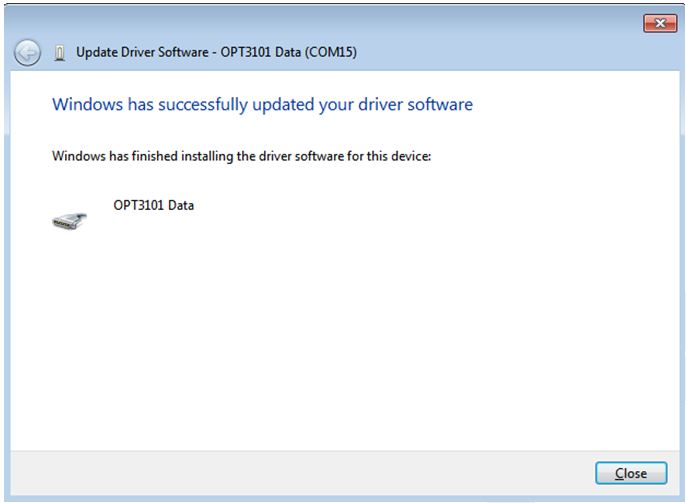

  15. 安装驱动程序时，将会显示以下消息。

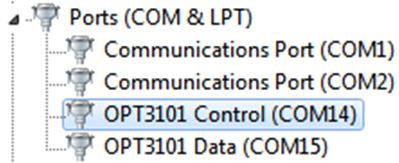

  16. 两个 USB Serial Device（USB 串行器件）现在应该会显示在器件管理器中的“Ports (COM & LPT)”（端口(COM & LPT)）下方，如下图所示。
