3 DLP LightCrafter Display 471TP EVM 组件

DLP LightCrafter Display 模块由 3 个子系统组成：

  • 光引擎 – 包括光学元件，红色、绿色和蓝色 LED，DMD 接口板以及一个能够提供 500 流明以上光通量的开箱即用型 DLP471TP 4K UHD DMD。
  • 系统主板 – 包括 DLP 芯片组，此芯片组由 DLPC6540 控制器和 DLPA3005 PMIC/LED 驱动器、USB 和电源连接器构成。
  • 前端电路板 – 包括 HDMI 接收器和外部 HDMI 连接器。

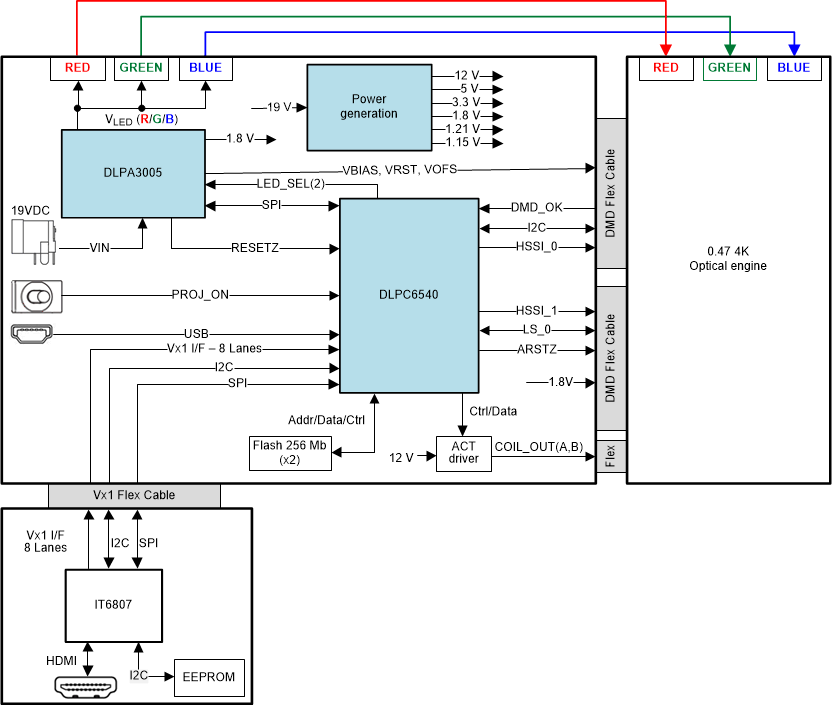

DLPC6540, DLP471TP DLP LightCrafter Display EVM 方框图图 3-1 DLP LightCrafter Display EVM 方框图
