4.12.10 1.8GHz 下的 TX 典型特性

TA = +25°C 时的典型值，使用标称电源。除非另有说明，否则 TX 输入数据速率 = 491.52MSPS、fDAC = 11796.48MSPS、交错模式、AOUT = –1dBFS，第一奈奎斯特区域输出、内部 PLL、fREF = 491.52MSPS、24 倍插值、DSA = 0dB、Sin(x)/x 启用和 DSA 校准

AFE7903 1.8GHz 条件下 TX 单音输出噪声与频率和振幅间的关系
在 1.8GHz 条件下匹配，单频，fDAC = 11.79648GSPS，交错模式，40MHz 偏移
图 4-353 1.8GHz 条件下 TX 单音输出噪声与频率和振幅间的关系
AFE7903 1.8425GHz 条件下 TX 20MHz LTE ACPR 与数字电平间的关系
在 1.8GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 4-355 1.8425GHz 条件下 TX 20MHz LTE ACPR 与数字电平间的关系
AFE7903 1.8425GHz 条件下 TX 20MHz LTE alt2-ACPR 与数字电平间的关系
在 1.8GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 4-357 1.8425GHz 条件下 TX 20MHz LTE alt2-ACPR 与数字电平间的关系
AFE7903 1.8GHz 条件下 TX 20MHz LTE alt-ACPR 与 DSA 间的关系
在 1.8GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 4-359 1.8GHz 条件下 TX 20MHz LTE alt-ACPR 与 DSA 间的关系
AFE7903 1.8GHz 条件下 TX HD3 与数字振幅和输出频率间的关系
在 1.8GHz 条件下匹配，fDAC = 11.79648GSPS，交错模式，标准化为谐波频率下的输出功率
图 4-361 1.8GHz 条件下 TX HD3 与数字振幅和输出频率间的关系
AFE7903 1.8GHz (±300MHz) 条件下的 TX 单音 (–12dBFS) 输出频谱
fDAC = 8847.36MSPS，交错模式，1.8GHz 匹配，包括 PCB 和电缆损耗
图 4-363 1.8GHz (±300MHz) 条件下的 TX 单音 (–12dBFS) 输出频谱
AFE7903 1.8GHz (±300MHz) 条件下的 TX 单音 (–6dBFS) 输出频谱
fDAC = 8847.36MSPS，交错模式，1.8GHz 匹配，包括 PCB 和电缆损耗
图 4-365 1.8GHz (±300MHz) 条件下的 TX 单音 (–6dBFS) 输出频谱
AFE7903 1.8GHz (±300MHz) 条件下的 TX 单音 (–1dBFS) 输出频谱
fDAC = 8847.36MSPS，交错模式，1.8GHz 匹配，包括 PCB 和电缆损耗
图 4-367 1.8GHz (±300MHz) 条件下的 TX 单音 (–1dBFS) 输出频谱
AFE7903 1.8GHz (±300MHz) 条件下的 TX 单音 (–12dBFS) 输出频谱
fDAC = 8847.36MSPS，直接模式，1.8GHz 匹配，包括 PCB 和电缆损耗
图 4-369 1.8GHz (±300MHz) 条件下的 TX 单音 (–12dBFS) 输出频谱
AFE7903 1.8GHz (±300MHz) 条件下的 TX 单音 (–6dBFS) 输出频谱
fDAC = 8847.36MSPS，直接模式，1.8GHz 匹配，包括 PCB 和电缆损耗
图 4-371 1.8GHz (±300MHz) 条件下的 TX 单音 (–6dBFS) 输出频谱
AFE7903 1.8GHz (±300MHz) 条件下的 TX 单音 (–1dBFS) 输出频谱
fDAC = 8847.36MSPS，直接模式，1.8GHz 匹配，包括 PCB 和电缆损耗
图 4-373 1.8GHz (±300MHz) 条件下的 TX 单音 (–1dBFS) 输出频谱
AFE7903 1.8425GHz 条件下的 TX 20MHz LTE 输出频谱
TM1.1，POUT_RMS = -13dBFS
图 4-354 1.8425GHz 条件下的 TX 20MHz LTE 输出频谱
AFE7903 1.8425GHz 条件下 TX 20MHz LTE alt-ACPR 与数字电平间的关系
在 1.8GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 4-356 1.8425GHz 条件下 TX 20MHz LTE alt-ACPR 与数字电平间的关系
AFE7903 1.8GHz 条件下 TX 20MHz LTE ACPR 与 DSA 间的关系
在 1.8GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 4-358 1.8GHz 条件下 TX 20MHz LTE ACPR 与 DSA 间的关系
AFE7903 1.8GHz 条件下 TX HD2 与数字振幅和输出频率间的关系
在 1.8GHz 条件下匹配，fDAC = 11.79648GSPS，交错模式，标准化为谐波频率下的输出功率
图 4-360 1.8GHz 条件下 TX HD2 与数字振幅和输出频率间的关系
AFE7903 1.8GHz (0-fDAC) 条件下的 TX 单音 (-12dBFS) 输出频谱
fDAC = 8847.36MSPS，交错模式，1.8GHz 匹配，包括 PCB 和电缆损耗。ILn = fS/n ± fOUT。
图 4-362 1.8GHz (0-fDAC) 条件下的 TX 单音 (-12dBFS) 输出频谱
AFE7903 1.8GHz (0-fDAC) 条件下的 TX 单频 (-6dBFS) 输出频谱
fDAC = 8847.36MSPS，交错模式，1.8GHz 匹配，包括 PCB 和电缆损耗。ILn = fS/n ± fOUT。
图 4-364 1.8GHz (0-fDAC) 条件下的 TX 单频 (-6dBFS) 输出频谱
AFE7903 1.8GHz (0-fDAC) 条件下的 TX 单频 (-1dBFS) 输出频谱
fDAC = 8847.36MSPS，交错模式，1.8GHz 匹配，包括 PCB 和电缆损耗。ILn = fS/n ± fOUT。
图 4-366 1.8GHz (0-fDAC) 条件下的 TX 单频 (-1dBFS) 输出频谱
AFE7903 1.8GHz (0-fDAC) 条件下的 TX 单音 (-12dBFS) 输出频谱
fDAC = 8847.36MSPS，直接模式，1.8GHz 匹配，包括 PCB 和电缆损耗。ILn = fS/n ± fOUT，并且是由于与数字时钟混合而导致此结果。
图 4-368 1.8GHz (0-fDAC) 条件下的 TX 单音 (-12dBFS) 输出频谱
AFE7903 1.8GHz (0-fDAC) 条件下的 TX 单频 (-6dBFS) 输出频谱
fDAC = 8847.36MSPS，直接模式，1.8GHz 匹配，包括 PCB 和电缆损耗。ILn = fS/n ± fOUT，并且是由于与数字时钟混合而导致此结果。
图 4-370 1.8GHz (0-fDAC) 条件下的 TX 单频 (-6dBFS) 输出频谱

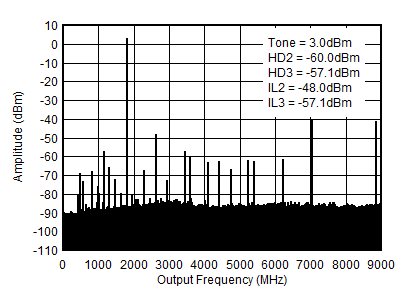

AFE7903 1.8GHz (0-fDAC) 条件下的 TX 单频 (-1dBFS) 输出频谱
fDAC = 8847.36MSPS，直接模式，1.8GHz 匹配，包括 PCB 和电缆损耗。ILn = fS/n ± fOUT，并且是由于与数字时钟混合而导致此结果。
图 4-372 1.8GHz (0-fDAC) 条件下的 TX 单频 (-1dBFS) 输出频谱
