4.12.12 3.5GHz 下的 TX 典型特性
TA = +25°C 时的典型值，使用标称电源。除非另有说明，否则 TX 输入数据速率 = 491.52MSPS、fDAC = 11796.48MSPS、交错模式、AOUT = –1dBFS、第一奈奎斯特区域输出、内部 PLL、fREF = 491.52MSPS、24 倍插值、DSA = 0dB、Sin(x)/x 启用和 DSA 校准
| Aout = -0.5dBFS，3.5GHz 匹配，包括 PCB 和电缆损耗 | ||
| 3.5GHz 匹配，包括 PCB 和电缆损耗 | ||
| 差分增益误差 = POUT（DSA 设置 - 1）- POUT（DSA 设置）+ 1 |
| 3.5GHz 匹配，包括 PCB 和电缆损耗 | ||
| 积分增益误差 = POUT（DSA 设置）- POUT（DSA 设置 = 0）+（DSA 设置） |
| 3.5GHz 匹配，包括 PCB 和电缆损耗 | ||
| 差分相位误差 = PhaseOUT（DSA 设置 - 1）- PhaseOUT（DSA 设置） |
| 3.5GHz 匹配，包括 PCB 和电缆损耗 | ||
| 积分相位误差 = Phase（DSA 设置）- Phase（DSA 设置 = 0） |
| 3.5GHz 匹配，1TX | ||
| 差分相位误差 = PhaseOUT（DSA 设置 - 1）- PhaseOUT（DSA 设置） |
| 3.5GHz 匹配，1TX | ||
| 积分相位误差 = Phase（DSA 设置）- Phase（DSA 设置 = 0） |
| 3.5GHz 匹配，1TX | ||
| 差分相位误差 = PhaseOUT（DSA 设置 - 1）- PhaseOUT（DSA 设置） |
| 3.5GHz 匹配，1TX | ||
| 积分相位误差 = Phase（DSA 设置）- Phase（DSA 设置 = 0） |
A.
图 4-462 3.5 GHz 条件下 TX NSD 与 DSA 设置间的关系| fDAC = 11796.48MSPS，交错模式，在 3.5 GHz 条件下匹配，Aout = -13dBFS。 | ||
A.
图 4-464 3.75GHz 条件下 TX NSD 与数字振幅和通道间的关系| fDAC = 12MSPS，外部时钟模式，非交错模式 | ||
| 20MHz 频率间隔，3.5GHz 匹配 | ||
| 50MHz 频率间隔，外部时钟模式，非交错模式 | ||
| 50MHz 频率间隔，外部时钟模式，非交错模式 | ||
| 3.5GHz 匹配，单载波 20MHz BW TM1.1 LTE |
| 3.5GHz 匹配，单载波 100MHz BW NR TM1.1 |
| 3.5GHz 匹配，单载波 20MHz BW TM1.1 LTE |
| 3.5GHz 匹配，单载波 100MHz BW NR TM1.1 |
| 3.5GHz 匹配，单载波 20MHz BW TM1.1 LTE |
| 3.5GHz 匹配，单载波 100MHz BW NR TM1.1 | ||
| 在 3.5GHz 条件下匹配，fDAC = 11.79648GSPS，交错模式，标准化为谐波频率下的输出功率。低谷是由于 HD3 下降至接近直流。 |
| 在 3.5GHz 下匹配，fDAC = 11.79648GSPS，交错模式。 |
| 在 3.5GHz 下匹配，fDAC = 11.79648GSPS，交错模式。 |
| 在 3.5GHz 下匹配，fDAC = 11.79648GSPS，交错模式。 | ||
| 在 3.5GHz 条件下匹配，50MHz 频率间隔，fDAC = 12GSPS，非交错模式。 | ||
| 在 3.5GHz 条件下匹配，50MHz 频率间隔，fDAC = 12GSPS，非交错模式。 | ||
| 在 3.5GHz 条件下匹配，50MHz 频率间隔，fDAC = 12GSPS，非交错模式。 | ||
| Aout = -0.5dBFS，3.5GHz 匹配，包括 PCB 和电缆损耗 | ||
| 3.5GHz 匹配，包括 PCB 和电缆损耗 | ||
| 差分增益误差 = POUT（DSA 设置 - 1）- POUT（DSA 设置）+ 1 |
| 3.5GHz 匹配，包括 PCB 和电缆损耗 | ||
| 积分增益误差 = POUT（DSA 设置）- POUT（DSA 设置 = 0）+（DSA 设置） |
| 3.5GHz 匹配，包括 PCB 和电缆损耗 | ||

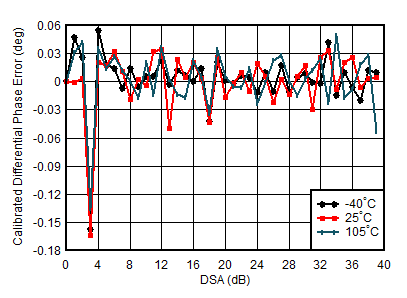

| 差分相位误差 = PhaseOUT（DSA 设置–1）– PhaseOUT（DSA 设置）。任何 DSA 设置下都可能出现相位 DNL 峰值。 |
| 3.5GHz 匹配，包括 PCB 和电缆损耗 | ||
| 积分相位误差 = Phase（DSA 设置）- Phase（DSA 设置 = 0） |
| 3.5GHz 匹配，1TX，在 25°C 下校准 | ||
| 差分相位误差 = PhaseOUT（DSA 设置 - 1）- PhaseOUT（DSA 设置） |
| 3.5GHz 匹配，1TX，在 25°C 下校准 | ||
| 积分相位误差 = Phase（DSA 设置）- Phase（DSA 设置 = 0） |
| 3.5GHz 匹配，1TX，在 25°C 下校准 | ||
| 差分相位误差 = PhaseOUT（DSA 设置 - 1）- PhaseOUT（DSA 设置） |
| 3.5GHz 匹配，1TX，在 25°C 下校准 | ||
| 积分相位误差 = Phase（DSA 设置）- Phase（DSA 设置 = 0） |
A.
图 4-463 3.75GHz 条件下 TX NSD 与数字振幅和温度间的关系| fDAC = 12MSPS，外部时钟模式，非交错模式 | ||
| 20MHz 频率间隔，3.5GHz 匹配，单音幅度为 -13dBFS，包括 PCB 和电缆损耗 | ||
| 50MHz 频率间隔，外部时钟模式，非交错模式 | ||
| 50MHz 频率间隔，外部时钟模式，非交错模式 | ||
| 带内 = 3.75GHz ± 600MHz，fDAC = 9GSPS，外部时钟模式，非交错模式。 | ||
| 3.5GHz 匹配，单载波 100MHz BW NR TM1.1 |
| 3.5GHz 匹配，单载波 20MHz BW TM1.1 LTE | ||
| 3.5GHz 匹配，单载波 100MHz BW NR TM1.1 |
| 3.5GHz 匹配，单载波 20MHz BW TM1.1 LTE | ||
| 3.5GHz 匹配，单载波 100MHz BW NR TM1.1 |
| 在 3.5 GHz 条件下匹配，fDAC = 11.79648GSPS，交错模式，标准化为谐波频率下的输出功率 |
| 在 3.5GHz 下匹配，fDAC = 11.79648GSPS，交错模式。 | ||
| 在 3.5GHz 下匹配，fDAC = 11.79648GSPS，交错模式。 |
| 在 3.5GHz 下匹配，fDAC = 11.79648GSPS，交错模式。 |
| 在 3.5GHz 条件下匹配，50MHz 频率间隔，fDAC = 12GSPS，非交错模式。 | ||
| 在 3.5GHz 条件下匹配，50MHz 频率间隔，fDAC = 12GSPS，非交错模式。 | ||
| 在 3.5GHz 条件下匹配，50MHz 频率间隔，fDAC = 12GSPS，非交错模式。 | ||
| fDAC = fCLK = 12GSPS，非交错模式。 | ||
