4.12.13 4.9GHz 下的 TX 典型特性

TA = +25°C 时的典型值，使用标称电源。除非另有说明，否则 TX 输入数据速率 = 491.52MSPS、fDAC = 11796.48MSPS、交错模式、AOUT = –1dBFS、第一奈奎斯特区域输出、内部 PLL、fREF = 491.52MSPS、24 倍插值、DSA = 0dB、Sin(x)/x 启用和 DSA 校准

AFE7903 11796.48MSPS 条件下的 TX 满量程与射频频率和通道间的关系
不包括 PCB 和电缆损耗，Aout = -0.5dBFS，DSA = 0，4.9GHz 匹配
图 4-498 11796.48MSPS 条件下的 TX 满量程与射频频率和通道间的关系
AFE7903 8847.36MSPS、混合模式、第二奈奎斯特区域条件下的 TX 满量程与射频频率和通道间的关系
不包括 PCB 和电缆损耗，Aout = -0.5dBFS，DSA = 0，4.9GHz 匹配
图 4-500 8847.36MSPS、混合模式、第二奈奎斯特区域条件下的 TX 满量程与射频频率和通道间的关系
AFE7903 4.9GHz 条件下 TX 未校准差分增益误差与 DSA 设置和通道间的关系
fDAC = 11796.48MSPS、交错模式、在 4.9GHz 条件下匹配
差分增益误差 = POUT（DSA 设置 - 1）- POUT（DSA 设置）+ 1
图 4-502 4.9GHz 条件下 TX 未校准差分增益误差与 DSA 设置和通道间的关系
AFE7903 4.9GHz 条件下 TX 未校准积分增益误差与 DSA 设置和通道间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 条件下匹配
积分增益误差 = POUT（DSA 设置）- POUT（DSA 设置 = 0）+（DSA 设置）
图 4-504 4.9GHz 条件下 TX 未校准积分增益误差与 DSA 设置和通道间的关系
AFE7903 4.9GHz 条件下 TX 未校准差分增益误差与 DSA 设置和温度间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 下匹配
差分增益误差 = POUT（DSA 设置 - 1）- POUT（DSA 设置）+ 1
图 4-506 4.9GHz 条件下 TX 未校准差分增益误差与 DSA 设置和温度间的关系
AFE7903 4.9GHz 条件下 TX 未校准积分增益误差与 DSA 设置和温度间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 下匹配
积分增益误差 = POUT（DSA 设置）- POUT（DSA 设置 = 0）+（DSA 设置）
图 4-508 4.9GHz 条件下 TX 未校准积分增益误差与 DSA 设置和温度间的关系
AFE7903 4.9GHz 条件下 TX 未校准差分相位误差与 DSA 设置和通道间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 下匹配
差分相位误差 = PhaseOUT（DSA 设置 - 1）- PhaseOUT（DSA 设置）
图 4-510 4.9GHz 条件下 TX 未校准差分相位误差与 DSA 设置和通道间的关系
AFE7903 4.9GHz 条件下 TX 未校准积分相位误差与 DSA 设置和通道间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 下匹配
积分相位误差 = Phase（DSA 设置）- Phase（DSA 设置 = 0）
图 4-512 4.9GHz 条件下 TX 未校准积分相位误差与 DSA 设置和通道间的关系
AFE7903 4.9GHz 条件下 TX 未校准差分相位误差与 DSA 设置和温度间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 下匹配
差分相位误差 = PhaseOUT（DSA 设置 - 1）- PhaseOUT（DSA 设置）
图 4-514 4.9GHz 条件下 TX 未校准差分相位误差与 DSA 设置和温度间的关系
AFE7903 4.9GHz 条件下 TX 未校准积分相位误差与 DSA 设置和温度间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 下匹配
积分相位误差 = Phase（DSA 设置）- Phase（DSA 设置 = 0）
图 4-516 4.9GHz 条件下 TX 未校准积分相位误差与 DSA 设置和温度间的关系
AFE7903 4.9GHz 条件下 TX 输出噪声与 DSA 设置和通道间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 条件下匹配，POUT = -13dBFS
图 4-518 4.9GHz 条件下 TX 输出噪声与 DSA 设置和通道间的关系
AFE7903 4.9GHz 条件下 TX NSD 与输出频率和数字振幅间的关系（DSA = 6dB）
fDAC = 11796.48MSPS，交错模式，在 4.9 GHz 条件下匹配，Aout = -13dBFS。
图 4-520 4.9GHz 条件下 TX NSD 与输出频率和数字振幅间的关系（DSA = 6dB）
AFE7903 4.9GHz 条件下 TX IMD3 与频率间隔和通道间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 条件下匹配，fCENTER = 4.9GHz，单音幅度为 -13dBFS
图 4-522 4.9GHz 条件下 TX IMD3 与频率间隔和通道间的关系
AFE7903 4.9GHz 条件下 TX IMD3 与数字电平间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 条件下匹配，fCENTER = 4.9GHz，fSPACING = 20MHz
图 4-524 4.9GHz 条件下 TX IMD3 与数字电平间的关系
AFE7903 4.9GHz 条件下的 TX 100MHz NR 输出频谱
TM1.1，POUT_RMS = -13dBFS
图 4-526 4.9GHz 条件下的 TX 100MHz NR 输出频谱
AFE7903 4.9GHz 条件下 TX 20MHz LTE alt-ACPR 与数字电平间的关系
在 4.9GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 4-528 4.9GHz 条件下 TX 20MHz LTE alt-ACPR 与数字电平间的关系
AFE7903 4.9GHz 条件下 TX 100MHz NR alt-ACPR 与数字电平间的关系
在 4.9GHz 条件下匹配，单载波 100MHz BW TM1.1 NR
图 4-530 4.9GHz 条件下 TX 100MHz NR alt-ACPR 与数字电平间的关系
AFE7903 4.9GHz 条件下 TX 20MHz LTE alt-ACPR 与 DSA 间的关系
在 4.9GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 4-532 4.9GHz 条件下 TX 20MHz LTE alt-ACPR 与 DSA 间的关系
AFE7903 4.9GHz 条件下 TX 100MHz NR alt-ACPR 与 DSA 间的关系
在 4.9GHz 条件下匹配，单载波 100MHz BW TM1.1 NR
图 4-534 4.9GHz 条件下 TX 100MHz NR alt-ACPR 与 DSA 间的关系
AFE7903 4.9GHz 条件下 TX HD3 与数字振幅和输出频率间的关系
在 4.9GHz 条件下匹配，fDAC = 11.79648GSPS，交错模式，标准化为谐波频率下的输出功率
图 4-536 4.9GHz 条件下 TX HD3 与数字振幅和输出频率间的关系
AFE7903 4.9GHz (±300MHz) 条件下的 TX 单音 (–1dBFS) 输出频谱
fDAC = 11796.48MSPS，交错模式，4.9GHz 匹配，包括 PCB 和电缆损耗
图 4-538 4.9GHz (±300MHz) 条件下的 TX 单音 (–1dBFS) 输出频谱
AFE7903 4.9GHz (±300MHz) 条件下的 TX 单音 (–6dBFS) 输出频谱
fDAC = 11796.48MSPS，交错模式，4.9GHz 匹配，包括 PCB 和电缆损耗
图 4-540 4.9GHz (±300MHz) 条件下的 TX 单音 (–6dBFS) 输出频谱
AFE7903 4.9GHz (±300MHz) 条件下的 TX 单音 (–12dBFS) 输出频谱
fDAC = 11796.48MSPS，交错模式，4.9GHz 匹配，包括 PCB 和电缆损耗
图 4-542 4.9GHz (±300MHz) 条件下的 TX 单音 (–12dBFS) 输出频谱
AFE7903 5898.24MSPS、混合模式、第二奈奎斯特区域条件下的 TX 满量程与射频频率和通道间的关系
不包括 PCB 和电缆损耗，Aout = -0.5dBFS，DSA = 0，4.9GHz 匹配
图 4-499 5898.24MSPS、混合模式、第二奈奎斯特区域条件下的 TX 满量程与射频频率和通道间的关系
AFE7903 4.9GHz 条件下 TX 输出功率与 DSA 设置和通道间的关系
fDAC = 11796.48MSPS，Aout = -0.5dBFS，匹配 4.9GHz
图 4-501 4.9GHz 条件下 TX 输出功率与 DSA 设置和通道间的关系
AFE7903 4.9GHz 条件下 TX 校准差分增益误差与 DSA 设置和通道间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 条件下匹配
差分增益误差 = POUT（DSA 设置 - 1）- POUT（DSA 设置）+ 1
图 4-503 4.9GHz 条件下 TX 校准差分增益误差与 DSA 设置和通道间的关系
AFE7903 4.9GHz 条件下 TX 校准积分增益误差与 DSA 设置和通道间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 条件下匹配
积分增益误差 = POUT（DSA 设置）- POUT（DSA 设置 = 0）+（DSA 设置）
图 4-505 4.9GHz 条件下 TX 校准积分增益误差与 DSA 设置和通道间的关系
AFE7903 4.9GHz 条件下 TX 校准差分增益误差与 DSA 设置和温度间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 下匹配
差分增益误差 = POUT（DSA 设置 - 1）- POUT（DSA 设置）+ 1
图 4-507 4.9GHz 条件下 TX 校准差分增益误差与 DSA 设置和温度间的关系
AFE7903 4.9GHz 条件下 TX 校准积分增益误差与 DSA 设置和温度间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 下匹配
积分增益误差 = POUT（DSA 设置）- POUT（DSA 设置 = 0）+（DSA 设置）
图 4-509 4.9GHz 条件下 TX 校准积分增益误差与 DSA 设置和温度间的关系
AFE7903 4.9GHz 条件下 TX 校准差分相位误差与 DSA 设置和通道间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 下匹配
差分相位误差 = PhaseOUT（DSA 设置 - 1）- PhaseOUT（DSA 设置）
任何 DSA 设置下都可能出现相位 DNL 峰值。
图 4-511 4.9GHz 条件下 TX 校准差分相位误差与 DSA 设置和通道间的关系
AFE7903 4.9GHz 条件下 TX 校准积分相位误差与 DSA 设置和通道间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 下匹配
积分相位误差 = Phase（DSA 设置）- Phase（DSA 设置 = 0）
图 4-513 4.9GHz 条件下 TX 校准积分相位误差与 DSA 设置和通道间的关系
AFE7903 4.9GHz 条件下 TX 校准差分相位误差与 DSA 设置和温度间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 下匹配
差分相位误差 = PhaseOUT（DSA 设置 - 1）- PhaseOUT（DSA 设置）
图 4-515 4.9GHz 条件下 TX 校准差分相位误差与 DSA 设置和温度间的关系

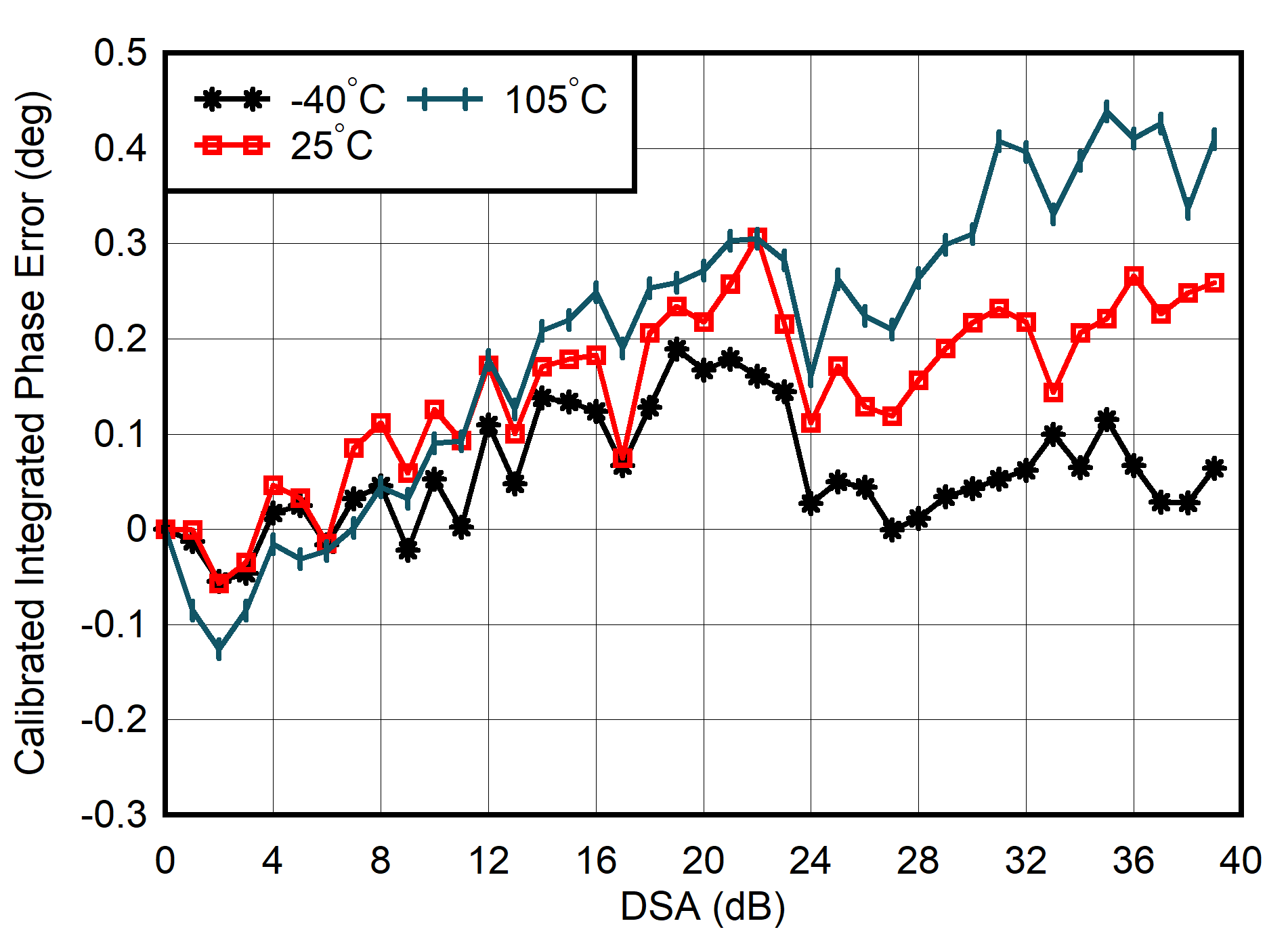

AFE7903 4.9GHz 条件下 TX 校准积分相位误差与 DSA 设置和温度间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 下匹配
积分相位误差 = Phase（DSA 设置）- Phase（DSA 设置 = 0）
图 4-517 4.9GHz 条件下 TX 校准积分相位误差与 DSA 设置和温度间的关系

AFE7903 4.9GHz 条件下 TX NSD 与输出频率和数字振幅间的关系（DSA = 0dB）
fDAC = 11796.48MSPS，交错模式，在 4.9 GHz 条件下匹配，Aout = -13dBFS。
图 4-519 4.9GHz 条件下 TX NSD 与输出频率和数字振幅间的关系（DSA = 0dB）
AFE7903 4.9GHz 条件下 TX IMD3 与 DSA 设置间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 条件下匹配，fCENTER = 4.9GHz，单音幅度为 -13dBFS
图 4-521 4.9GHz 条件下 TX IMD3 与 DSA 设置间的关系
AFE7903 4.9GHz 条件下 TX IMD3 与频率间隔和温度间的关系
fDAC = 11796.48MSPS，交错模式，在 4.9GHz 条件下匹配，fCENTER = 4.9GHz，单音幅度为 -13dBFS，最差通道
图 4-523 4.9GHz 条件下 TX IMD3 与频率间隔和温度间的关系
AFE7903 4.9GHz 条件下的 TX 20MHz LTE 输出频谱
TM1.1，POUT_RMS = -13dBFS
图 4-525 4.9GHz 条件下的 TX 20MHz LTE 输出频谱
AFE7903 4.9GHz 条件下 TX 20MHz LTE ACPR 与数字电平间的关系
在 4.9GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 4-527 4.9GHz 条件下 TX 20MHz LTE ACPR 与数字电平间的关系
AFE7903 4.9GHz 条件下 TX 100MHz NR ACPR 与数字电平间的关系
在 4.9GHz 条件下匹配，单载波 100MHz BW TM1.1 NR
图 4-529 4.9GHz 条件下 TX 100MHz NR ACPR 与数字电平间的关系
AFE7903 4.9GHz 条件下 TX 20MHz LTE ACPR 与 DSA 间的关系
在 4.9GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 4-531 4.9GHz 条件下 TX 20MHz LTE ACPR 与 DSA 间的关系
AFE7903 4.9GHz 条件下 TX 100MHz NR ACPR 与 DSA 间的关系
在 4.9GHz 条件下匹配，单载波 100MHz BW TM1.1 NR
图 4-533 4.9GHz 条件下 TX 100MHz NR ACPR 与 DSA 间的关系
AFE7903 4.9GHz 条件下 TX HD2 与数字振幅和输出频率间的关系
在 4.9 GHz 条件下匹配，fDAC = 11.79648GSPS，交错模式，标准化为谐波频率下的输出功率
图 4-535 4.9GHz 条件下 TX HD2 与数字振幅和输出频率间的关系
AFE7903 4.9GHz (0-fDAC) 条件下的 TX 单频 (-1dBFS) 输出频谱
fDAC = 11796.48MSPS，交错模式，4.9GHz 匹配，包括 PCB 和电缆损耗ILn = fS/n ± fOUT。
图 4-537 4.9GHz (0-fDAC) 条件下的 TX 单频 (-1dBFS) 输出频谱
AFE7903 4.9GHz (0-fDAC) 条件下的 TX 单频 (-6dBFS) 输出频谱
fDAC = 11796.48MSPS，交错模式，4.9GHz 匹配，包括 PCB 和电缆损耗ILn = fS/n ± fOUT。
图 4-539 4.9GHz (0-fDAC) 条件下的 TX 单频 (-6dBFS) 输出频谱
AFE7903 4.9GHz (0-fDAC) 条件下的 TX 单音 (-12dBFS) 输出频谱
fDAC = 11796.48MSPS，交错模式，4.9GHz 匹配，包括 PCB 和电缆损耗ILn = fS/n ± fOUT。
图 4-541 4.9GHz (0-fDAC) 条件下的 TX 单音 (-12dBFS) 输出频谱
AFE7903 4.9GHz 条件下 TX 20MHz LTE 误差矢量幅度
TM1.1，POUT_RMS = -13dBFS
图 4-543 4.9GHz 条件下 TX 20MHz LTE 误差矢量幅度
