4.11.8 PLL 和时钟典型特性

TA = +25°C 时的典型值，使用标称电源。除非另有说明，否则 fREF = 491.52MHz，在 TX 输出端测量的相位噪声

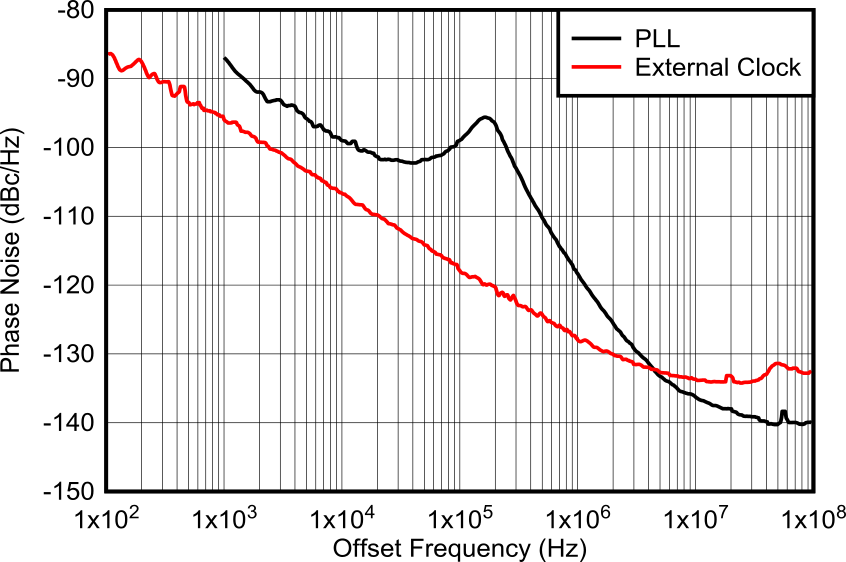

TA = +25°C 时的典型值，使用标称电源。除非另有说明，否则 fREF = 491.52MHz，在 TX 输出端测量的相位噪声AFE7906 12GHz 条件下 PLL 和外部时钟的相位噪声与偏移频率间的关系
在 TX 输出端测量，通过 20*log10(12GHz/FOUT) 标准化为 12GHz
图 4-229 12GHz 条件下 PLL 和外部时钟的相位噪声与偏移频率间的关系. TA = +25°C 时的典型值，使用标称电源。除非另有说明，否则 fREF = 491.52MHz，在 TX 输出端测量的相位噪声
TA = +25°C 时的典型值，使用标称电源。除非另有说明，否则 fREF = 491.52MHz，在 TX 输出端测量的相位噪声AFE7906 fOUT = 2610MHz 时相位噪声与偏移频率和 fVCO 间的关系
PLL 启用，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-231 fOUT = 2610MHz 时相位噪声与偏移频率和 fVCO 间的关系. TA = +25°C 时的典型值，使用标称电源。除非另有说明，否则 fREF = 491.52MHz，在 TX 输出端测量的相位噪声
AFE7906 25°C 条件下 12GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
PLL 启用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-233 25°C 条件下 12GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
AFE7906 110°C 条件下 12GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
PLL 启用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-235 110°C 条件下 12GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
AFE7906 fOUT = 2.6GHz 时 12GHz VCO 积分相位噪声与温度和 fREF 间的关系
PLL 启用，fVCO = 11796.48MHz，1kHz 至 100MHz，单侧集成带宽，在 2TXOUT 测量
图 4-237 fOUT = 2.6GHz 时 12GHz VCO 积分相位噪声与温度和 fREF 间的关系
AFE7906 fOUT = 2.6GHz 时 12GHz VCO 相位噪声（800kHz 偏移条件下）与温度和 fREF 间的关系
A.
PLL 启用，fVCO = 11796.48MHz，在 2TXOUT 测量
图 4-239 fOUT = 2.6GHz 时 12GHz VCO 相位噪声（800kHz 偏移条件下）与温度和 fREF 间的关系
AFE7906 fOUT = 2.6GHz 时 12GHz VCO 相位噪声（1.8MHz 偏移条件下）与温度和 fREF 间的关系
PLL 启用，fVCO = 11796.48MHz，在 2TXOUT 测量
图 4-241 fOUT = 2.6GHz 时 12GHz VCO 相位噪声（1.8MHz 偏移条件下）与温度和 fREF 间的关系
AFE7906 fOUT = 2.6GHz 时 12GHz VCO 相位噪声（50MHz 偏移条件下）与温度和 fREF 间的关系
PLL 启用，fVCO = 11796.48MHz，在 2TXOUT 测量
图 4-243 fOUT = 2.6GHz 时 12GHz VCO 相位噪声（50MHz 偏移条件下）与温度和 fREF 间的关系
AFE7906 25°C 条件下 10GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
PLL 启用，fVCO = 9830.4MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-245 25°C 条件下 10GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
AFE7906 110°C 条件下 10GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
PLL 启用，fVCO = 9830.4MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-247 110°C 条件下 10GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
AFE7906 fOUT = 2.6GHz 时 10GHz VCO 相位噪声（600kHz 条件下）与温度和 fREF 间的关系
PLL 启用，fVCO = 9830.4MHz，在 2TXOUT 测量
图 4-249 fOUT = 2.6GHz 时 10GHz VCO 相位噪声（600kHz 条件下）与温度和 fREF 间的关系
AFE7906 fOUT = 2.6GHz 时 10GHz VCO 相位噪声（1MHz 条件下）与温度和 fREF 间的关系
PLL 启用，fVCO = 9830.4MHz，在 2TXOUT 测量
图 4-251 fOUT = 2.6GHz 时 10GHz VCO 相位噪声（1MHz 条件下）与温度和 fREF 间的关系
AFE7906 fOUT = 2.6GHz 时 10GHz VCO 相位噪声（5MHz 条件下）与温度和 fREF 间的关系
PLL 启用，fVCO = 9830.4MHz，在 2TXOUT 测量
图 4-253 fOUT = 2.6GHz 时 10GHz VCO 相位噪声（5MHz 条件下）与温度和 fREF 间的关系
AFE7906 fOUT = 1910MHz 时 9GHz VCO 相位噪声与偏移频率和温度间的关系
PLL 启用，fVCO = 8847.36MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-255 fOUT = 1910MHz 时 9GHz VCO 相位噪声与偏移频率和温度间的关系
AFE7906 -40°C 条件下 9GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
PLL 启用，fVCO = 8847.36MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-257 -40°C 条件下 9GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
AFE7906 fOUT = 2.6GHz 时 9GHz VCO 相位噪声与温度和偏移频率间的关系
PLL 启用，fVCO = 8847.36MHz，fREF = 491.52MSPS，最小 LPF 带宽，在 2TXOUT 测量
图 4-259 fOUT = 2.6GHz 时 9GHz VCO 相位噪声与温度和偏移频率间的关系
AFE7906 9.61GHz 条件下的 RX 附加相位噪声
图 4-230 9.61GHz 条件下的 RX 附加相位噪声
AFE7906 fOUT = 1910MHz 时 12GHz VCO 相位噪声与偏移频率和温度间的关系
PLL 启用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-232 fOUT = 1910MHz 时 12GHz VCO 相位噪声与偏移频率和温度间的关系
AFE7906 -40°C 条件下 12GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
PLL 启用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-234 -40°C 条件下 12GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
AFE7906 fOUT = 2.6GHz 时 12GHz VCO 相位噪声与偏移频率和 CP 设置间的关系
PLL 启用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-236 fOUT = 2.6GHz 时 12GHz VCO 相位噪声与偏移频率和 CP 设置间的关系
AFE7906 fOUT = 2.6GHz 时 12GHz VCO 相位噪声（600kHz 偏移条件下）与温度和 fREF 间的关系
PLL 启用，fVCO = 11796.48MHz，在 2TXOUT 测量
图 4-238 fOUT = 2.6GHz 时 12GHz VCO 相位噪声（600kHz 偏移条件下）与温度和 fREF 间的关系
AFE7906 fOUT = 2.6GHz 时 12GHz VCO 相位噪声（1MHz 偏移条件下）与温度和 fREF 间的关系
PLL 启用，fVCO = 11796.48MHz，在 2TXOUT 测量
图 4-240 fOUT = 2.6GHz 时 12GHz VCO 相位噪声（1MHz 偏移条件下）与温度和 fREF 间的关系
AFE7906 fOUT = 2.6GHz 时 12GHz VCO 相位噪声（5MHz 偏移条件下）与温度和 fREF 间的关系
PLL 启用，fVCO = 11796.48MHz，在 2TXOUT 测量
图 4-242 fOUT = 2.6GHz 时 12GHz VCO 相位噪声（5MHz 偏移条件下）与温度和 fREF 间的关系
AFE7906 fOUT = 1910MHz 时 10GHz VCO 相位噪声与偏移频率和温度间的关系
PLL 启用，fVCO = 9830.4MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-244 fOUT = 1910MHz 时 10GHz VCO 相位噪声与偏移频率和温度间的关系
AFE7906 -40°C 条件下 10GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
PLL 启用，fVCO = 9830.4MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-246 -40°C 条件下 10GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
AFE7906 fOUT = 2.6GHz 时 10GHz VCO 积分相位噪声与温度和 fREF 间的关系
PLL 启用，fVCO = 9830.4MHz，1kHz 至 100MHz，单侧集成带宽，在 2TXOUT 测量
图 4-248 fOUT = 2.6GHz 时 10GHz VCO 积分相位噪声与温度和 fREF 间的关系
AFE7906 fOUT = 2.6GHz 时 10GHz VCO 相位噪声（800kHz 条件下）与温度和 fREF 间的关系
PLL 启用，fVCO = 9830.4MHz，在 2TXOUT 测量
图 4-250 fOUT = 2.6GHz 时 10GHz VCO 相位噪声（800kHz 条件下）与温度和 fREF 间的关系
AFE7906 fOUT = 2.6GHz 时 10GHz VCO 相位噪声（1.8MHz 条件下）与温度和 fREF 间的关系
PLL 启用，fVCO = 9830.4MHz，在 2TXOUT 测量
图 4-252 fOUT = 2.6GHz 时 10GHz VCO 相位噪声（1.8MHz 条件下）与温度和 fREF 间的关系
AFE7906 fOUT = 2.6GHz 时 10GHz VCO 相位噪声（50MHz 条件下）与温度和 fREF 间的关系
PLL 启用，fVCO = 9830.4MHz，在 2TXOUT 测量
图 4-254 fOUT = 2.6GHz 时 10GHz VCO 相位噪声（50MHz 条件下）与温度和 fREF 间的关系
AFE7906 25°C 条件下 9GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
PLL 启用，fVCO = 8847.36MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-256 25°C 条件下 9GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
AFE7906 110°C 条件下 9GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
PLL 启用，fVCO = 8847.36MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-258 110°C 条件下 9GHz VCO 相位噪声与偏移频率和 fOUT 间的关系
AFE7906 fOUT = 1910MHz 时 8GHz VCO 相位噪声与偏移频率和温度间的关系
PLL 启用，fVCO = 7864.32MHz，fREF = 491.52MSPS，在 2TXOUT 测量
图 4-260 fOUT = 1910MHz 时 8GHz VCO 相位噪声与偏移频率和温度间的关系
