4 辐射干扰的测试结果

以下数据是在采用 CISPR32 预合规设置的情况下在 CISPR 室中获取的。这些结果未经过正式的 CISPR 认证。下表汇总了每组测试的实验设置。相关设置的照片如图 4-1 所示。结果表明辐射发射显著改善，仅改变布局即可大幅降低 EMI。

表 4-1 测试条件
IC Vin Vout Iout 开关频率
TPS543820 12V 1.2V 8A 500kHz
TPSM843620 12V 1.2V 6A 500kHz
TPS543A22 12V 1.2V 10A 500kHz
TPSM843A22 12V 1.2V 10A 500kHz
辐射发射测试设置 图 4-1 辐射发射测试设置
TPS543620 EVM 结果图 4-2 TPS543620 EVM 结果
TPSM843620 EVM 结果图 4-4 TPSM843620 EVM 结果
TPS543B22 EVM 结果图 4-6 TPS543B22 EVM 结果
TPSM843B22 EVM 结果图 4-8 TPSM843B22 EVM 结果
TPS543820 EMI 优化型结果图 4-3 TPS543820 EMI 优化型结果
TPSM843620 EMI 优化型结果图 4-5 TPSM843620 EMI 优化型结果

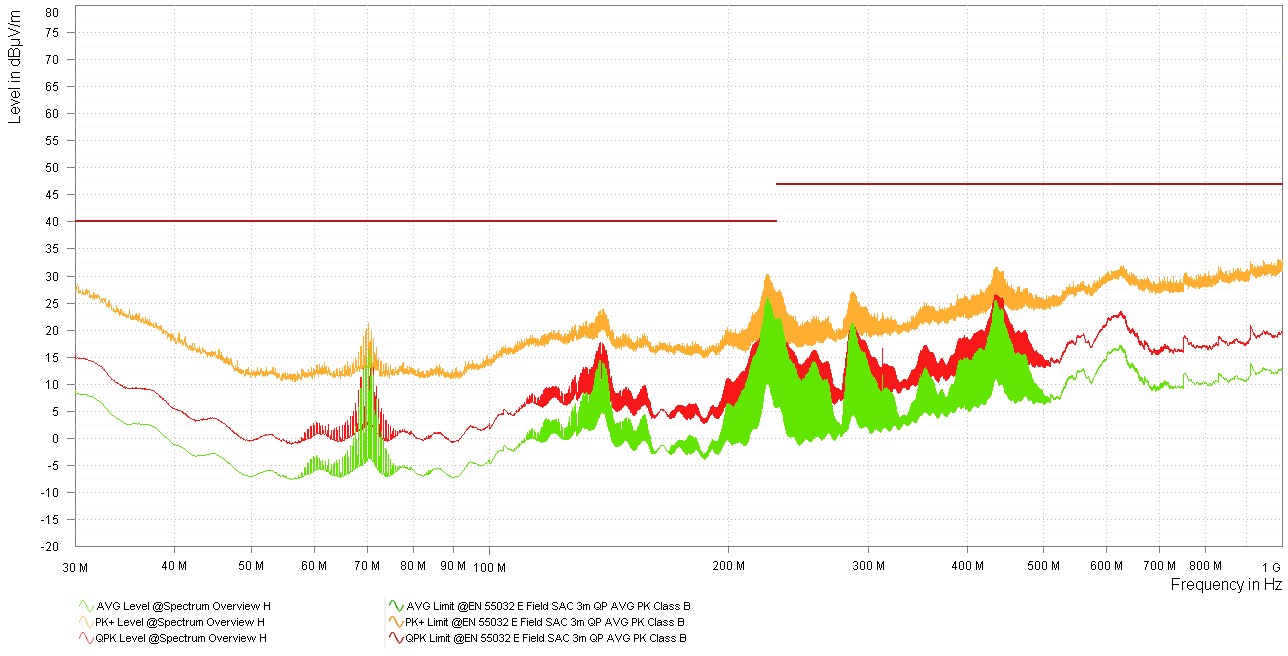

TPS543A22 EMI 优化型结果图 4-7 TPS543A22 EMI 优化型结果
TPSM843A22 EMI 优化型结果图 4-9 TPSM843A22 EMI 优化型结果
