2.1 测试样片

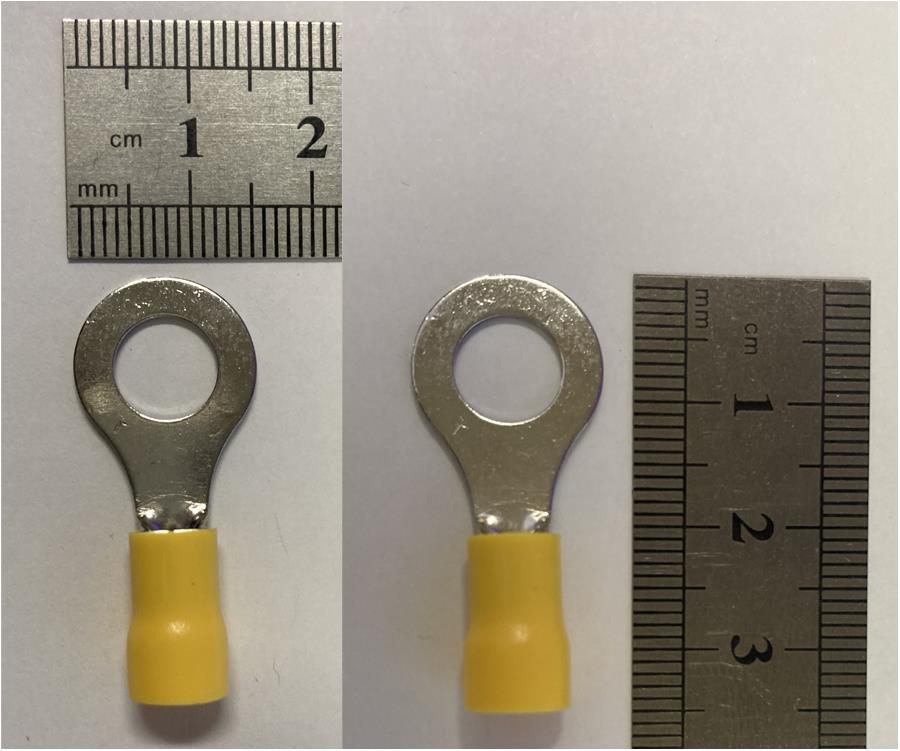

绝缘环压接端子连接器用作缺陷检测应用的样片。图 2-1 显示了样片的图片，并附有测量尺作为参考。端子的工业尺寸为 M8 12-10 AWG，带黄色盖。实际尺寸为：

  • 长度 ~= 34mm
  • 金属圆外径 ~= 15mm
  • 塑料盖直径 ~= 8mm
GUID-20230630-SS0I-2KB9-MPSX-RZSMHWVKQXSG-low.jpg图 2-1 用于缺陷检测演示的测试样片，环压接端子连接器

这类物体的特点非常适合用于展示基于 AI 的缺陷检测演示较基于规则的传统机器视觉算法的优势。小尺寸允许在一个画面中包含几十个样片，展示了该应用在检测和跟踪大量物体方面的出色能力。物体中两种类型的材料为生成用于演示的人为缺陷提供了更多选择。闪亮金属部分的外观因照明条件而异，用于展示系统在具有挑战性的物体检测方面的出色能力。

本演示使用了 yolox-nano-lite，可以针对较多类对其进行训练。
