3 连接高压传感器

为了将 5V 或任何其他更高电压信号衰减至 3.3V，较简单且低成本的方法是通过如下所示的无源电阻分压器网络。下图适用于单端实现方案，但也可轻松扩展，以便用于差分输入。

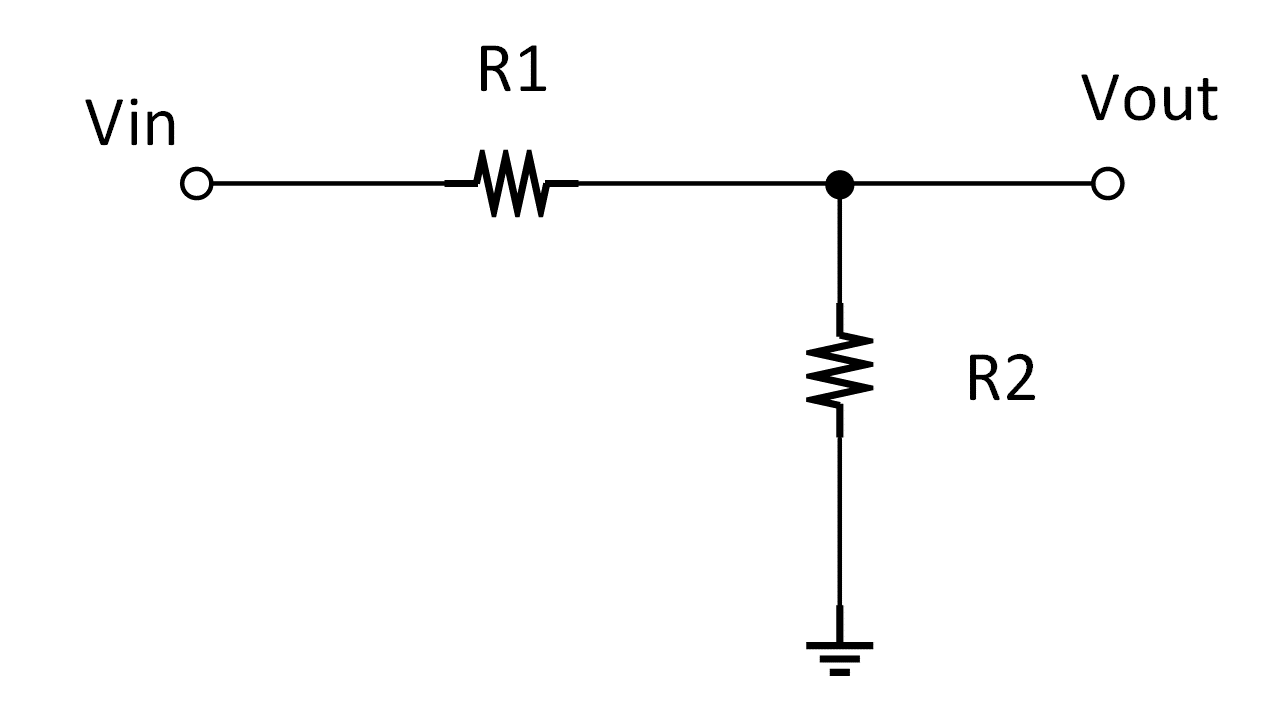

图 3-1 电阻衰减器
方程式 1. V o u t   =   V i n   ×   R 2 / ( R 1 + R 2 )

如果信号 Vin 具有 0 至 5V 的摆幅，并需要驱动 0V 至 3.3V 的 ADC 输入，则

方程式 2. R 2   ≅ 1.94   ×   R 1

如果源具有任何输出阻抗，则只需将其作为 R1 的一部分进行预算即可。为避免不必要的接地噪声注入，电阻梯的接地端最好短接至干净的模拟接地端（ADC 接地端或 ADC 负基准）。

这种简单的方法非常有效，但有一些限制。可以通过执行下面几节中介绍的方法来克服这种限制。
