9.2.3 应用曲线

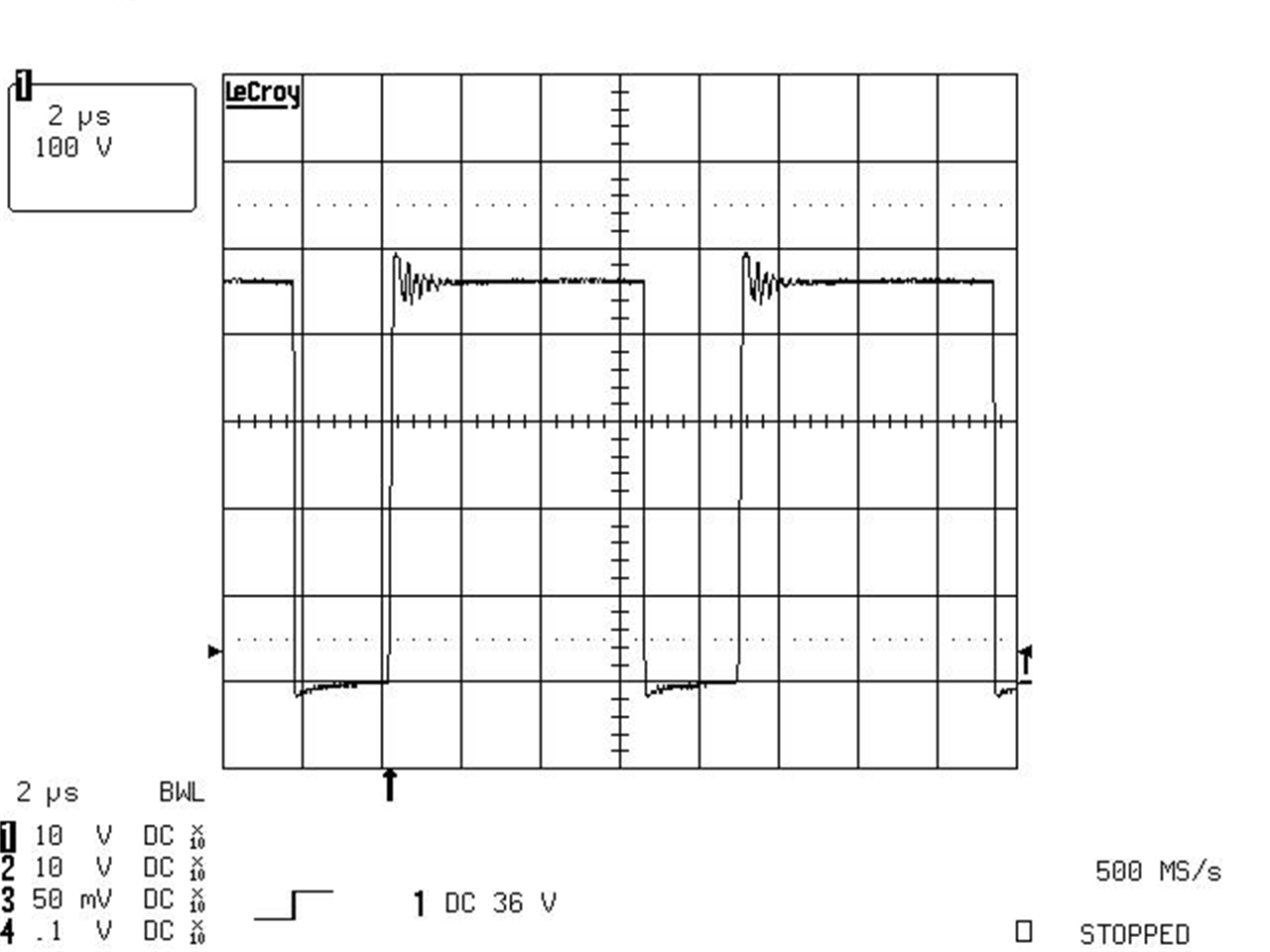

GUID-630B799F-A5E3-4775-B832-7002F00F27AD-low.png图 9-8 240V 交流输入下的初级侧 MOSFET 漏源电压 (100V/div)
CH1：输出电压交流耦合，200mV/div
CH4：输出电流，1A/div

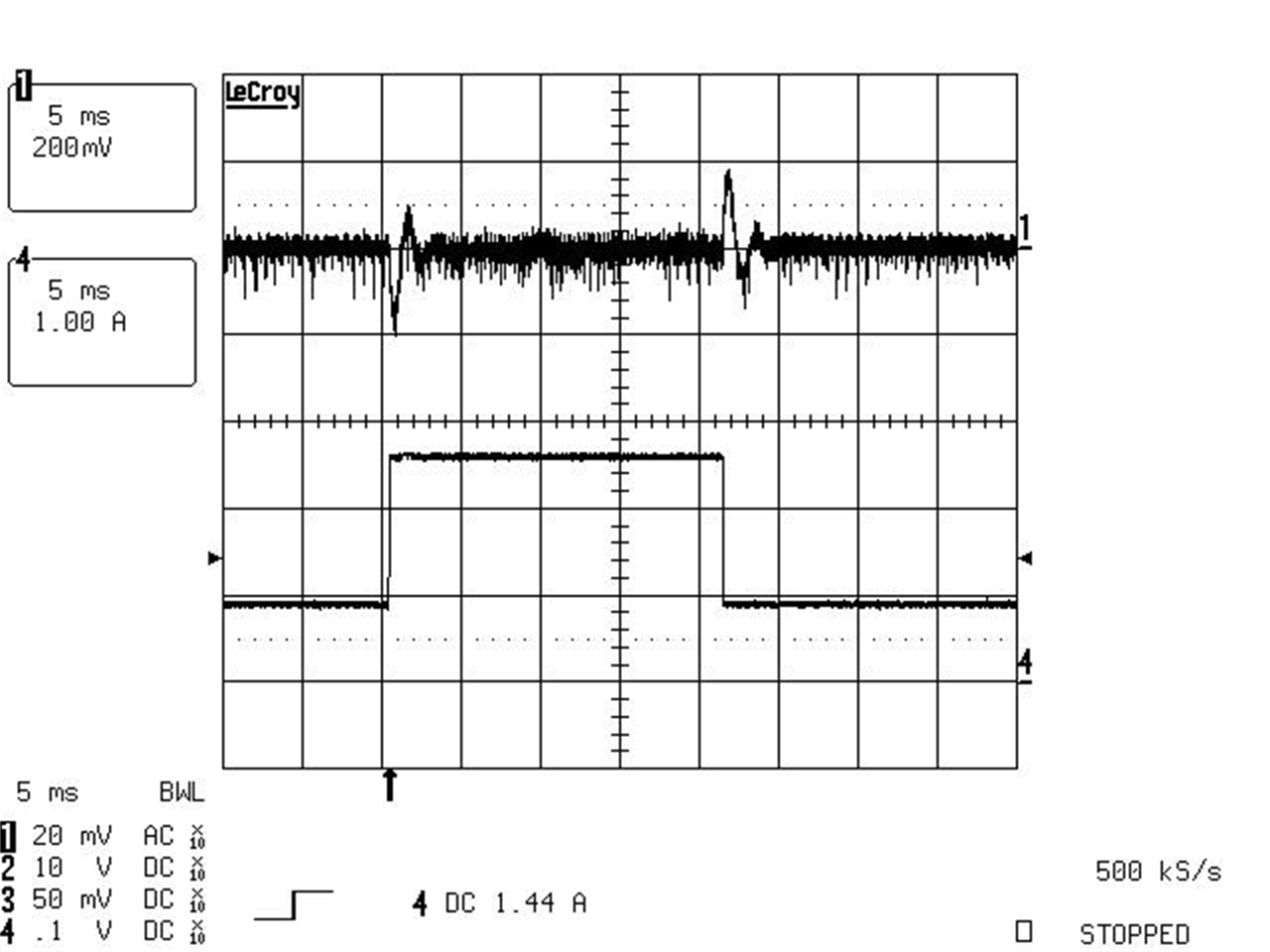

图 9-10 0.9A 至 2.7A 负载瞬态期间的输出电压

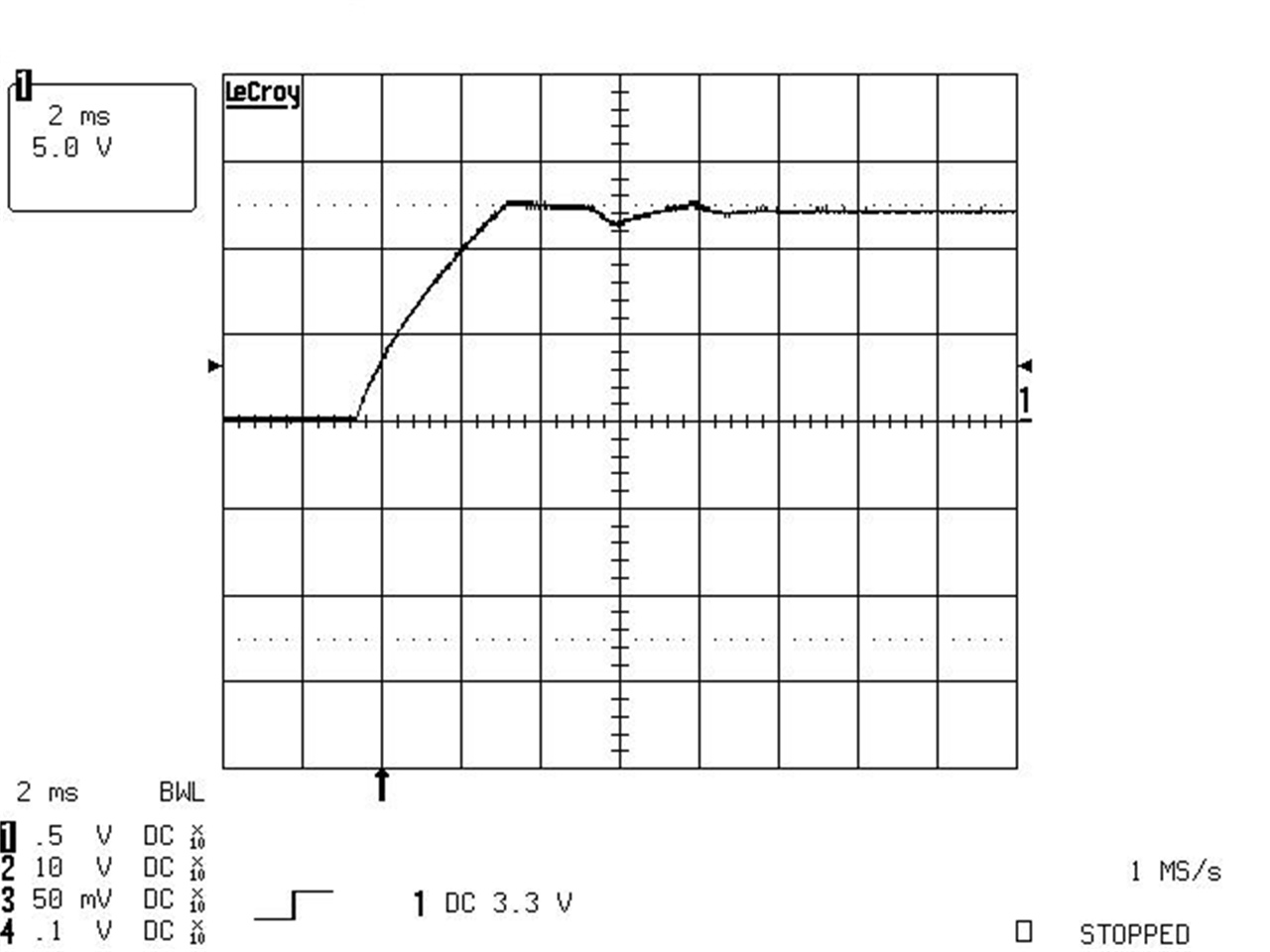

GUID-62965983-5D39-4830-86F6-160BABEB92AC-low.png图 9-12 满载启动条件下的输出电压行为 (5V/div)

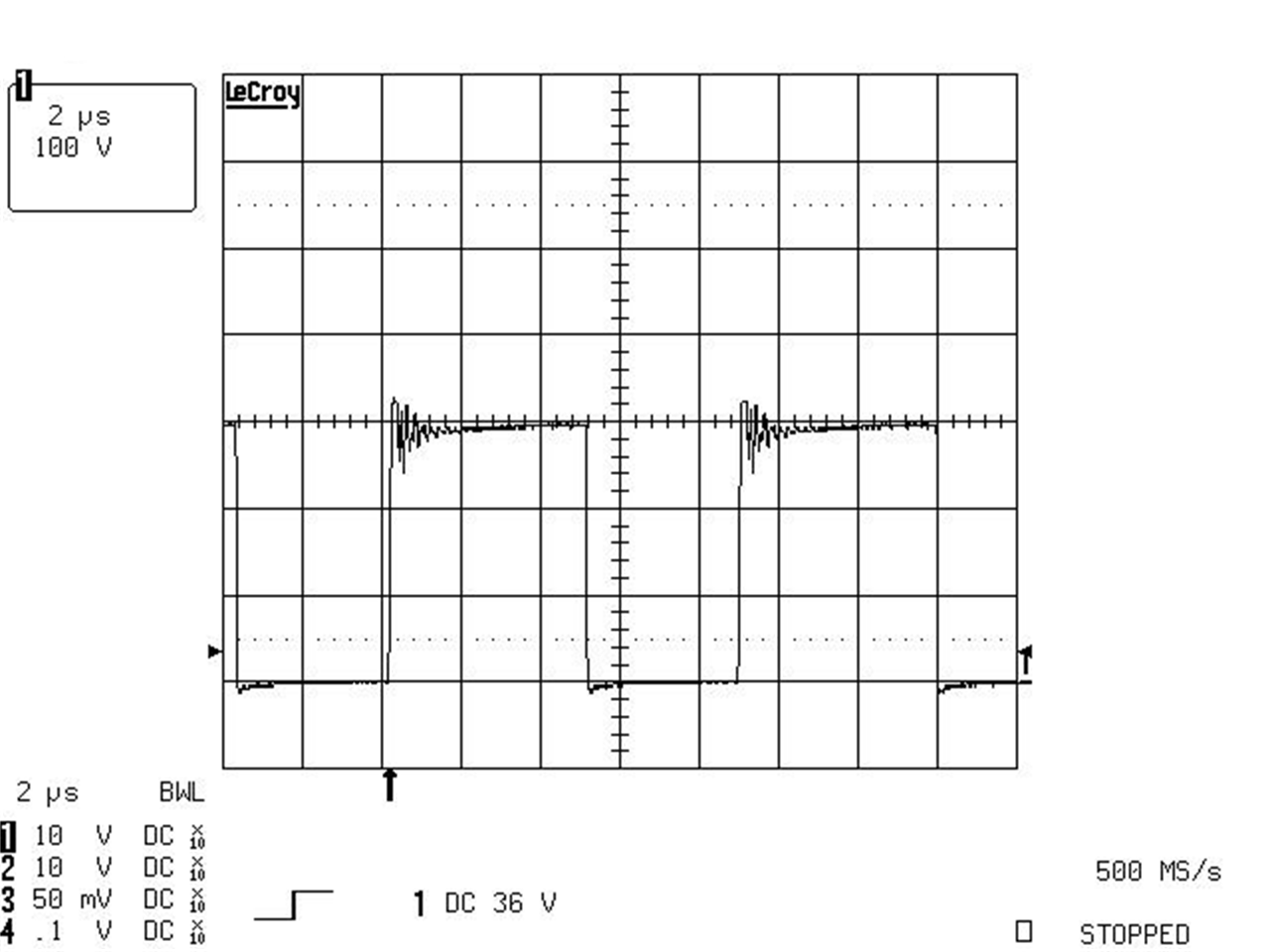

GUID-42D75AAC-E347-456A-B733-275A4CC8891C-low.png图 9-9 120V 交流输入下的初级侧 MOSFET 漏源电压 (100V/div)

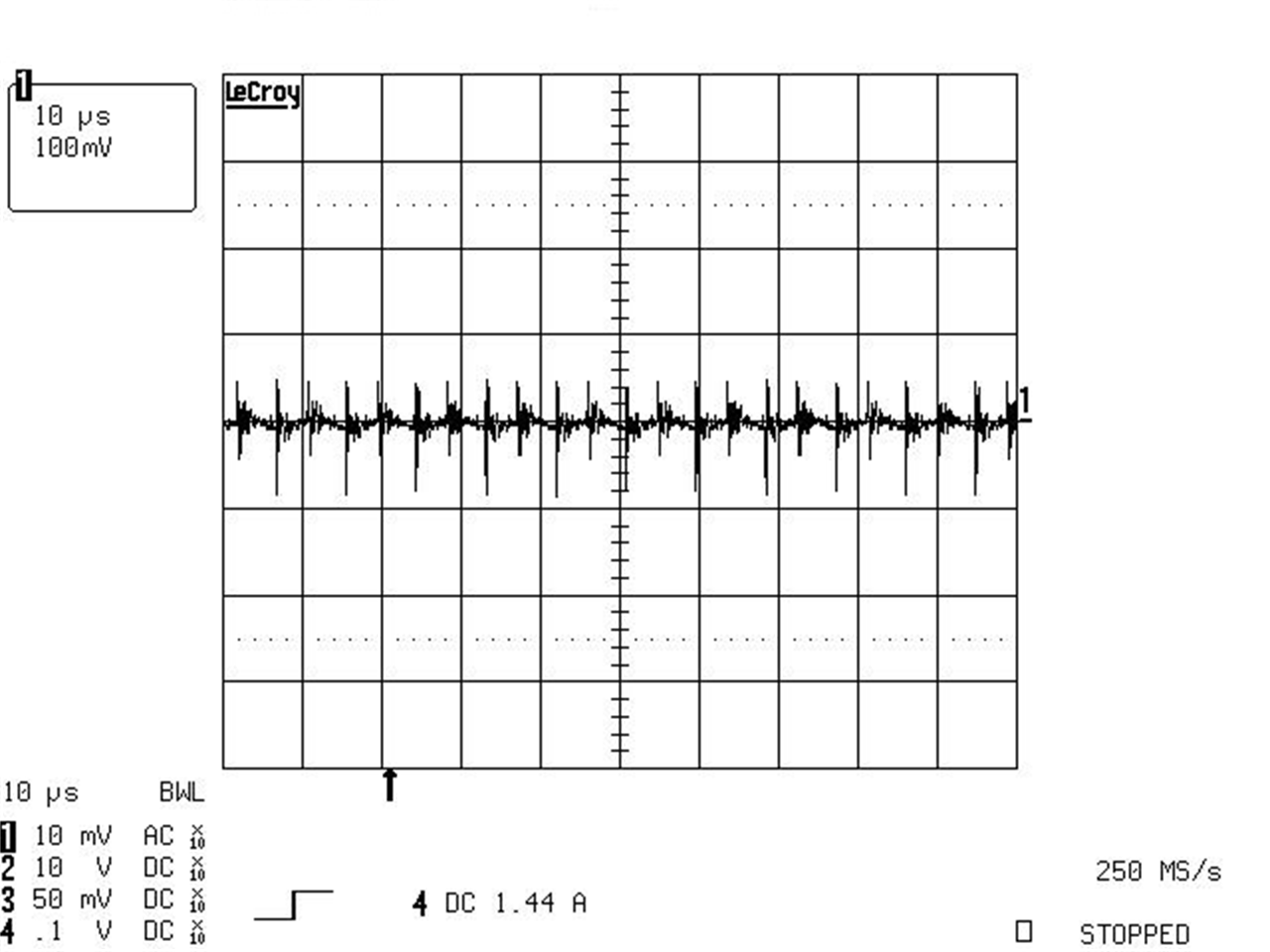

GUID-4D042F9D-EC29-4FAF-BB5C-33998E89F606-low.png图 9-11 满载条件下的输出电压纹波 (100mV/div)
