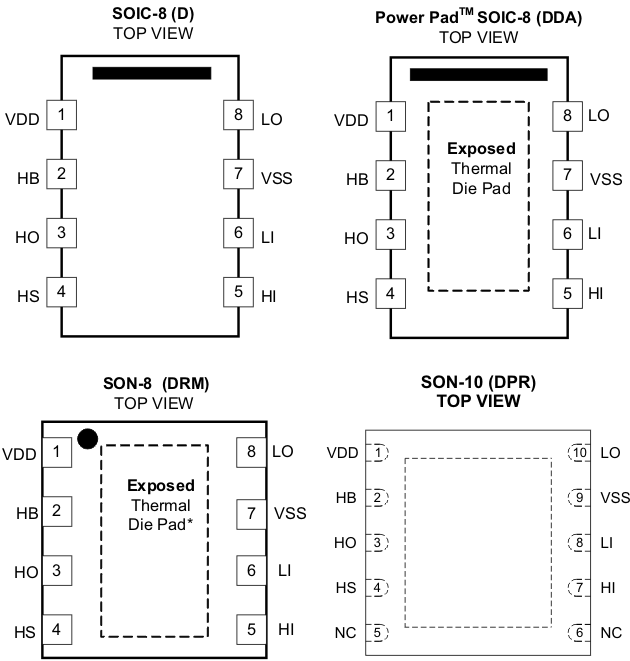

4 引脚配置和功能

UCC27211
表 4-1 引脚功能
引脚 I/O 说明
名称 D/DDA/DRM DPR
VDD 1 1 P 低侧栅极驱动器的正电源。将该引脚去耦合至 VSS (GND)。典型去耦电容器范围为 0.22µF 到4.7µF（请参见(2)）。
HB 2 2 P 高侧自举电源。自举二极管位于片上，但需要外部自举电容器。将自举电容器的正极侧连接到该引脚。HB 旁路电容器的典型范围为 0.022µF 至 0.1µF。电容器值取决于高侧 MOSFET 的栅极电荷，还应根据速度和纹波标准进行选择
HO 3 3 O 高侧输出。连接到高侧功率 MOSFET 的栅极。
HS 4 4 P 高侧源极连接。连接到高侧功率 MOSFET 的源极。将自举电容器的负极侧连接到该引脚。
HI 5 7 I 高侧输入。(3)
LI 6 8 I 低侧输入。(3)
VSS 7 9 G 器件的负电源端子，通常为接地。
LO 8 10 O 低侧输出。连接到低侧功率 MOSFET 的栅极。
N/C — 5/6 — 未连接。
PowerPAD™(1) Pad Pad G 仅用于 DDA、DRM 和 DPR 封装。以 VSS (GND) 为电气基准。连接到热质量较大的布线或 GND 平面以提高热性能。
(1) PowerPAD™ 未与封装的任何引线直接相连。不过，它以电气方式和热方式连接至基板，该基板是器件的接地板。
(2) 对于低温应用，建议使用电容范围上限值。还应注意 PCB 布局 - 请参见节 7.4。
(3) 假设 HI 或 LI 输入连接到低阻抗源信号。假设源输出阻抗小于 100Ω。如果源阻抗大于 100Ω，请在 HI 和 VSS 之间以及 LI 和 VSS 之间分别添加一个旁路电容器。添加的电容器值取决于引脚上出现的噪声水平，通常 1nF 至 10nF 应能有效消除可能的噪声影响。当 HI 或 LI 这两个引脚上出现噪声时，会导致 HO 和 LO 故障，产生错误的逻辑输出。
