7.3.8 高压栅极驱动器

LO 是低侧栅极驱动器输出。栅极驱动器由 13V RVCC 电源轨供电。

高侧驱动器模块包含三个物理器件引脚。HB 和 HS 分别形成高侧驱动器的正负偏置轨，而 HO 连接到上部半桥 MOSFET 的栅极。

在低半桥 MOSFET 导通的期间，HS 通过导通低侧 MOSFET 缩短至 GND。此时，高侧驱动器的电源通过高压二极管 DBOOT 从 RVCC 获得，电容器 CBOOT 充电到 RVCC，减去二极管上的正向压降。

在上半桥 MOSFET 导通期间，HS 连接到 LLC 输入电压轨。此时，HV 二极管反向偏置，高侧驱动器由 CBOOT 中存储的电荷供电。

高侧和低侧栅极驱动器都具有欠压锁定 (UVLO) 保护功能。低侧栅极驱动器 UVLO 在 RVCC 上实现；高侧栅极驱动器 UVLO 在 (HB - HS) 电压下实现。

在轻负载下运行时，UCC25640x 进入突发模式。在突发关闭周期期间，栅极驱动器会进入低功耗模式以降低功耗。

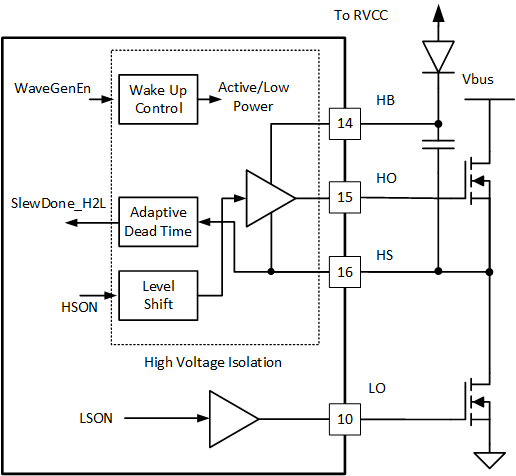

图 7-10 展示了栅极驱动器的方框图。

UCC256402 UCC256403 UCC256404 栅极驱动器方框图图 7-10 栅极驱动器方框图
