6.12 典型特性

VDDA = VDDB = 15V，VCCI = 3.3V，TA = 25°C，无负载（除非另有说明）。

UCC21520 UCC21520A 每通道电流消耗与频率之间的关系（无负载，VDD = 15V 或 25V）
图 6-4 每通道电流消耗与频率之间的关系（无负载，VDD = 15V 或 25V）
UCC21520 UCC21520A 每通道电流消耗 (IVDDA/B) 与频率之间的关系（10nF 负载，VDD = 15V 或 25V）
图 6-6 每通道电流消耗 (IVDDA/B) 与频率之间的关系（10nF 负载，VDD = 15V 或 25V）
UCC21520 UCC21520A 每通道 (IVDDA/B) 静态电源电流与温度之间的关系（无负载，低电平输入，无开关）
图 6-8 每通道 (IVDDA/B) 静态电源电流与温度之间的关系（无负载，低电平输入，无开关）
UCC21520 UCC21520A 上升和下降时间与负载间的关系 (VDD = 15V)
A.
图 6-10 上升和下降时间与负载间的关系 (VDD = 15V)
UCC21520 UCC21520A 传播延迟与温度间的关系
图 6-12 传播延迟与温度间的关系
UCC21520 UCC21520A 脉宽失真度与温度之间的关系
A.
图 6-14 脉宽失真度与温度之间的关系
UCC21520 UCC21520A 传播延迟匹配 (tDM) 与温度之间的关系
图 6-16 传播延迟匹配 (tDM) 与温度之间的关系
UCC21520 UCC21520A VDD 5V UVLO 阈值与温度之间的关系
图 6-18 VDD 5V UVLO 阈值与温度之间的关系
UCC21520 UCC21520A VDD 8V UVLO 阈值与温度之间的关系
图 6-20 VDD 8V UVLO 阈值与温度之间的关系

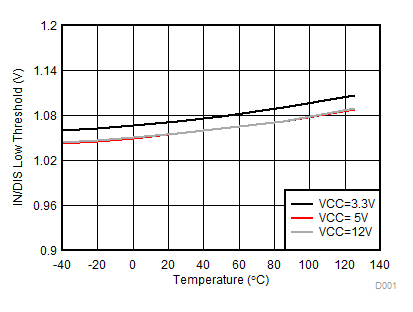

UCC21520 UCC21520A IN/DIS 低阈值
图 6-22 IN/DIS 低阈值

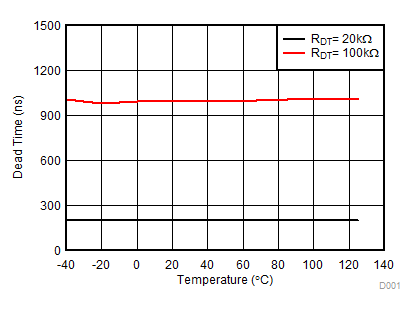

UCC21520 UCC21520A 死区时间与温度之间的关系（RDT = 20kΩ 和 100kΩ）
图 6-24 死区时间与温度之间的关系（RDT = 20kΩ 和 100kΩ）
UCC21520 UCC21520A 典型输出波形
图 6-26 典型输出波形
UCC21520 UCC21520A 每通道电流消耗 (IVDDA/B) 与频率之间的关系（1nF 负载，VDD = 15V 或 25V）
图 6-5 每通道电流消耗 (IVDDA/B) 与频率之间的关系（1nF 负载，VDD = 15V 或 25V）
UCC21520 UCC21520A 每通道 (IVDDA/B) 电源电流与温度间的关系（无负载，不同的开关频率）
图 6-7 每通道 (IVDDA/B) 电源电流与温度间的关系（无负载，不同的开关频率）
UCC21520 UCC21520A IVCCI 静态电源电流与温度之间的关系（无负载，低电平输入，无开关）
A.
图 6-9 IVCCI 静态电源电流与温度之间的关系（无负载，低电平输入，无开关）
UCC21520 UCC21520A 输出电阻与温度之间的关系
图 6-11 输出电阻与温度之间的关系
UCC21520 UCC21520A 传播延迟与 VCCI 之间的关系
图 6-13 传播延迟与 VCCI 之间的关系
UCC21520 UCC21520A 传播延迟匹配 (tDM) 与 VDD 之间的关系
图 6-15 传播延迟匹配 (tDM) 与 VDD 之间的关系
UCC21520 UCC21520A VDD 5V UVLO 迟滞与温度之间的关系
图 6-17 VDD 5V UVLO 迟滞与温度之间的关系
UCC21520 UCC21520A VDD 8V UVLO 迟滞与温度之间的关系
图 6-19 VDD 8V UVLO 迟滞与温度之间的关系
UCC21520 UCC21520A IN/DIS 迟滞与温度之间的关系
图 6-21 IN/DIS 迟滞与温度之间的关系

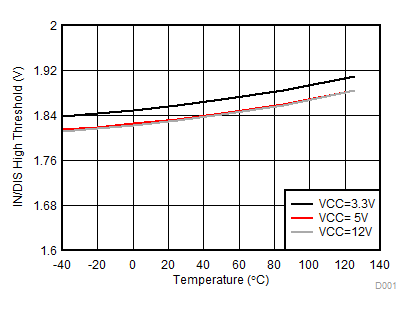

UCC21520 UCC21520A IN/DIS 高阈值
图 6-23 IN/DIS 高阈值
UCC21520 UCC21520A 死区时间匹配与温度之间的关系（RDT = 20kΩ 和 100kΩ）
图 6-25 死区时间匹配与温度之间的关系（RDT = 20kΩ 和 100kΩ）
