Typical Characteristics

at VIN = 3.6V, VOUT = 3.3V, IOUT = 1mA, CIN = 1µF, COUT = 1µF, and TA = 25°C (unless otherwise noted)

VEN = 1V
Figure 5-1 Output Voltage Accuracy vs IOUT
VEN = 1V
Figure 5-3 Output Voltage Accuracy vs VIN
VEN = 1V

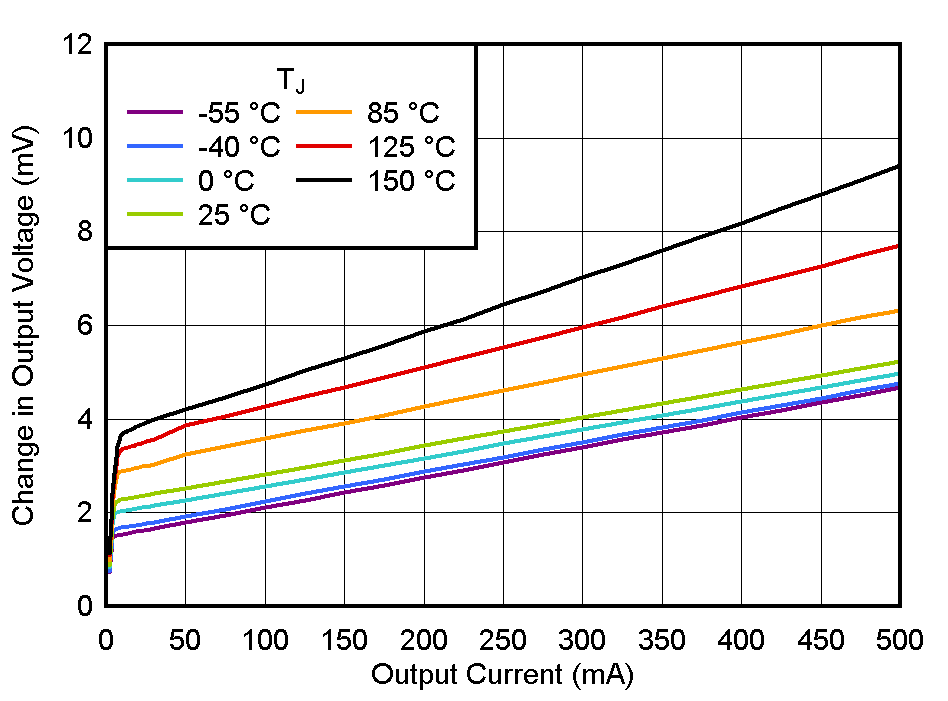

Figure 5-5 Load Regulation vs IOUT
GUID-01953C67-2CAE-45B1-8C43-AB7D94CE27D5-low.svg
VEN = 1V
Figure 5-7 Dropout Voltage vs IOUT
VEN = 1V

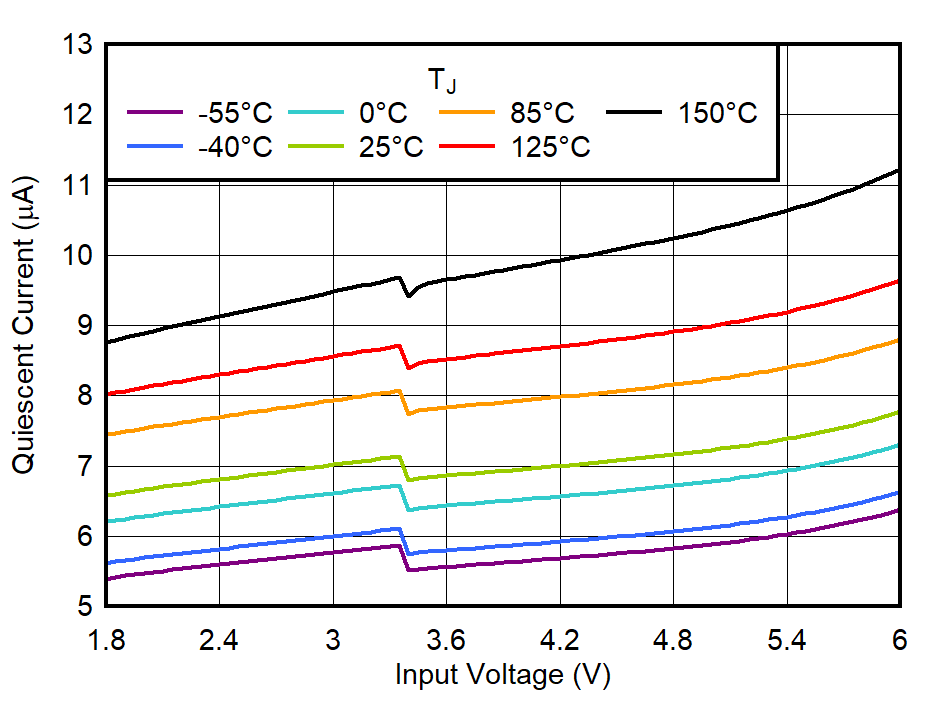

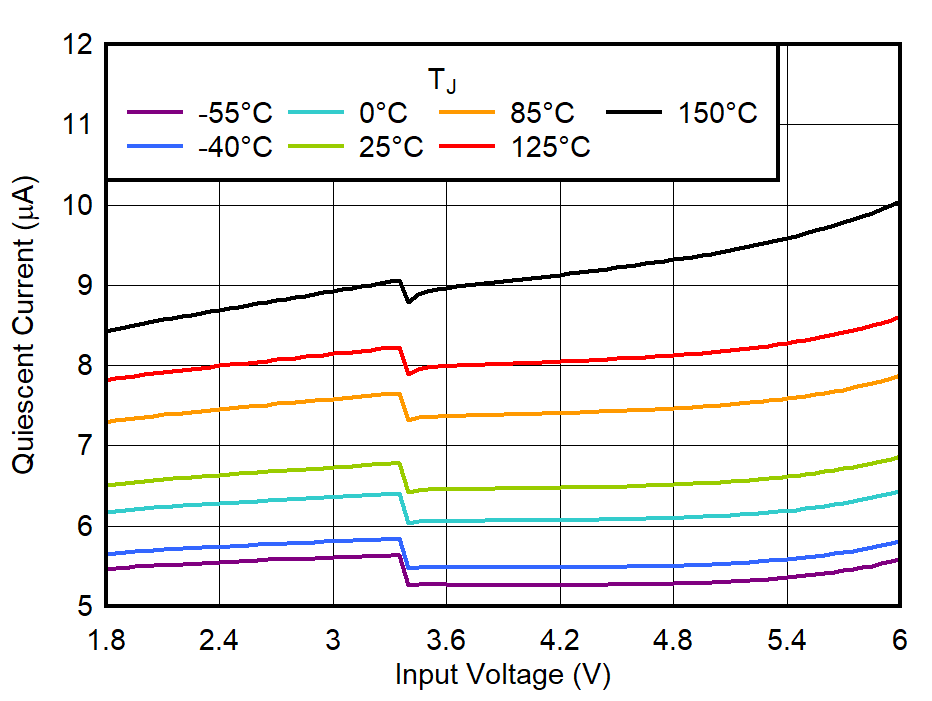

Figure 5-9 IQ vs VIN
VEN = 1V

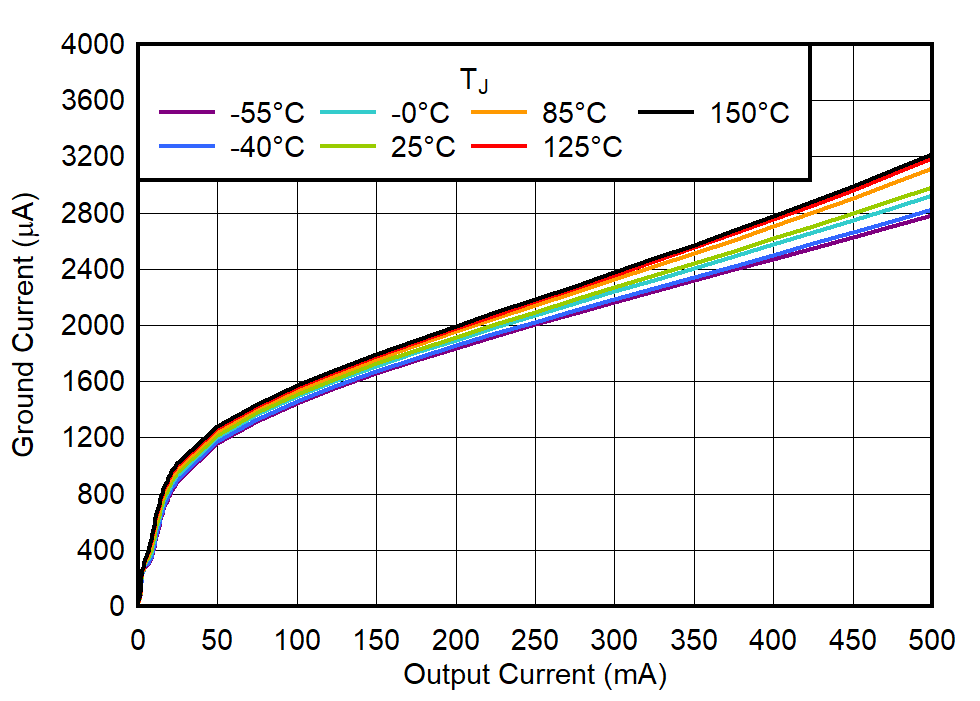

Figure 5-11 IGND vs IOUT
GUID-B9E06C11-F0EC-4EE4-9D2B-68975F42013A-low.svg
VEN = 0V, IOUT = 0mA
Figure 5-13 Shutdown Current vs VIN

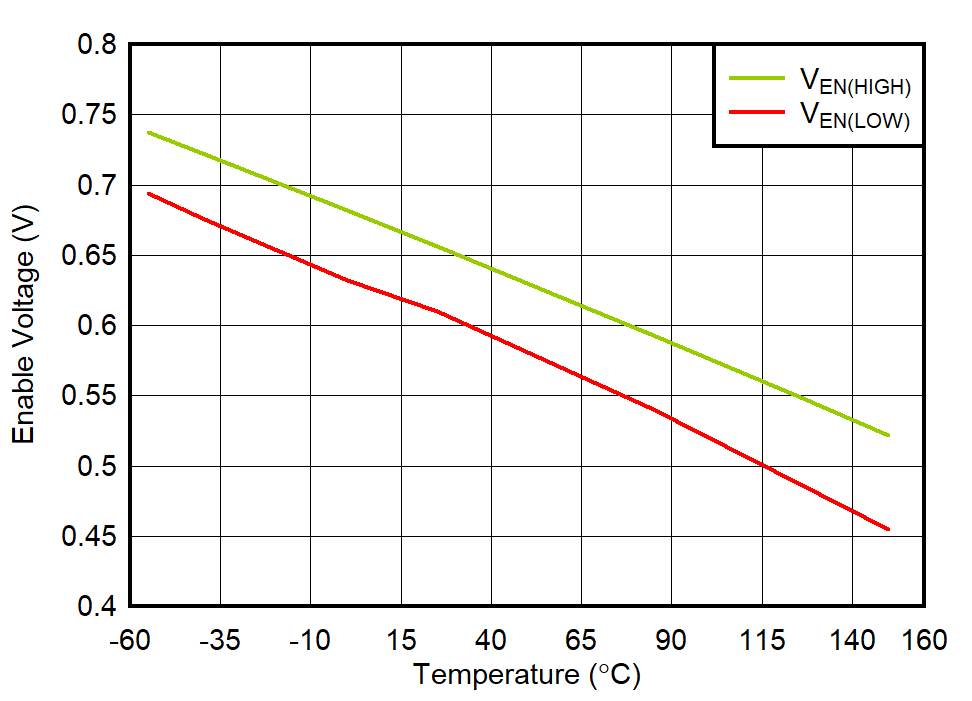

Figure 5-15 Enable Logic Threshold vs Temperature
VEN = 0.3V
Figure 5-17 Smart Enable Pulldown Resistor vs Temperature and VIN
VEN = 1V

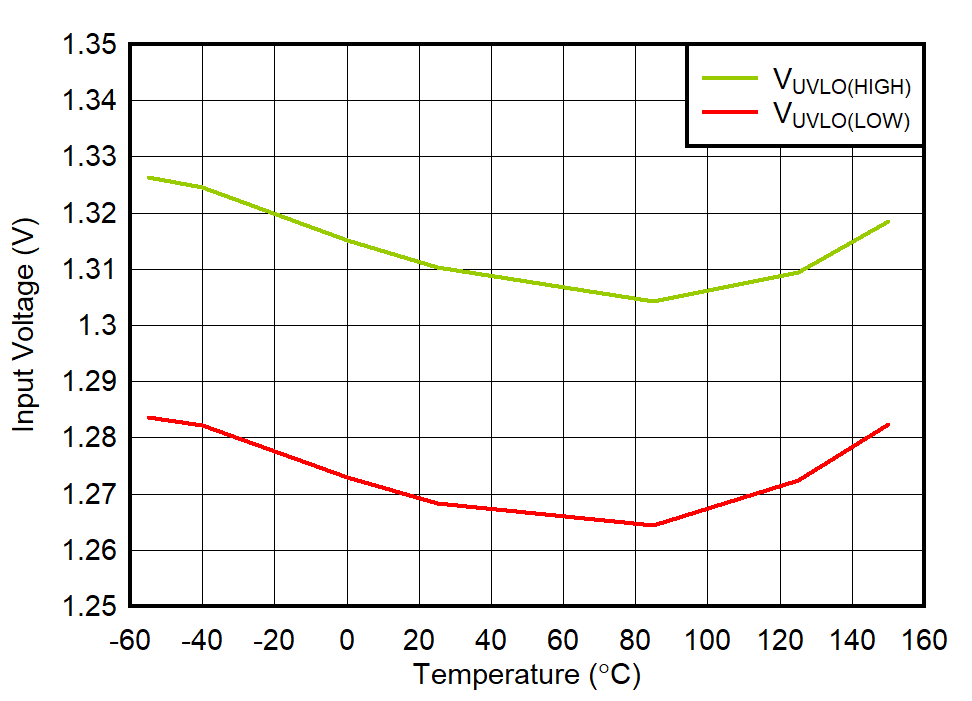

Figure 5-19 VIN UVLO Threshold vs Temperature
VIN = 0V to 4.3V, slew rate = 1V/μs, IOUT = 0mA
Figure 5-21 Start-Up With VEN After VIN
VIN = 0V to 4.3V, slew rate = 1V/μs, IOUT = 500mA

Figure 5-23 Start-Up With VEN = VIN
VIN = 4.3V, VEN = 0V to 4.3V, slew rate = 1V/μs,
IOUT = 0mA, COUT = 10μF

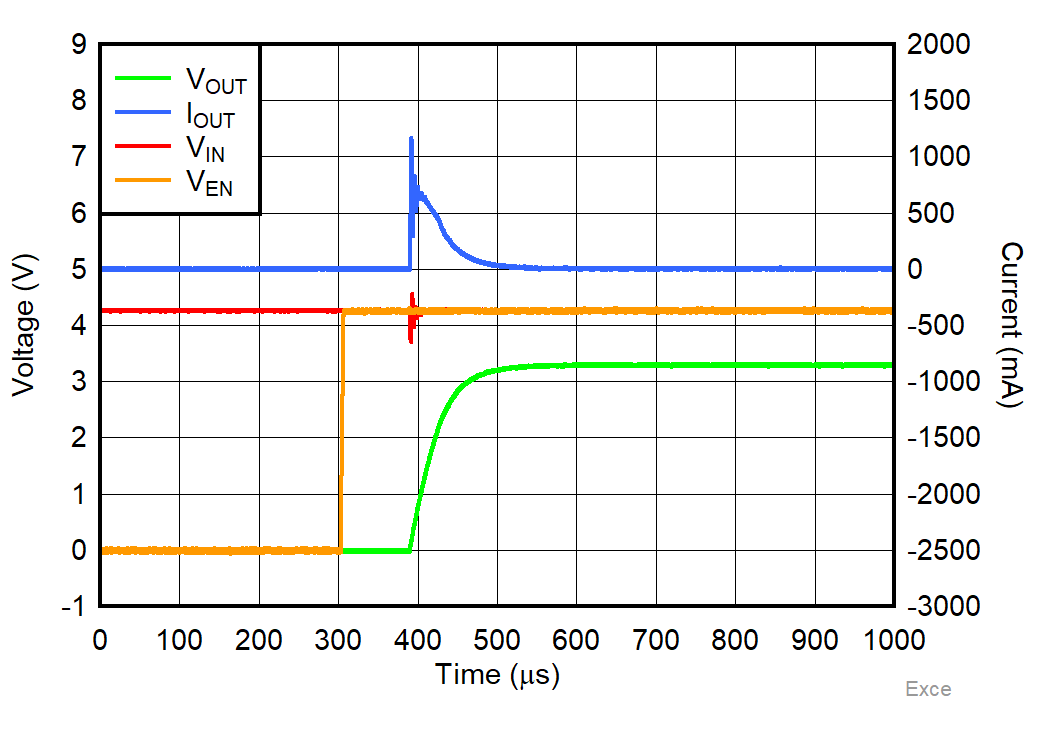

Figure 5-25 Start-Up Inrush Current
GUID-A5EF3159-48C0-4C53-8566-22D9C240FE91-low.svg
VEN = VIN, tr = tf = 5μs, IOUT = 500mA
Figure 5-27 Line Transient From 3.6V to 4.6V
VEN = VIN, tr = tf = 1μs
Figure 5-29 Load Transient From 1mA to 500mA
VEN = VIN, tr = tf = 1μs

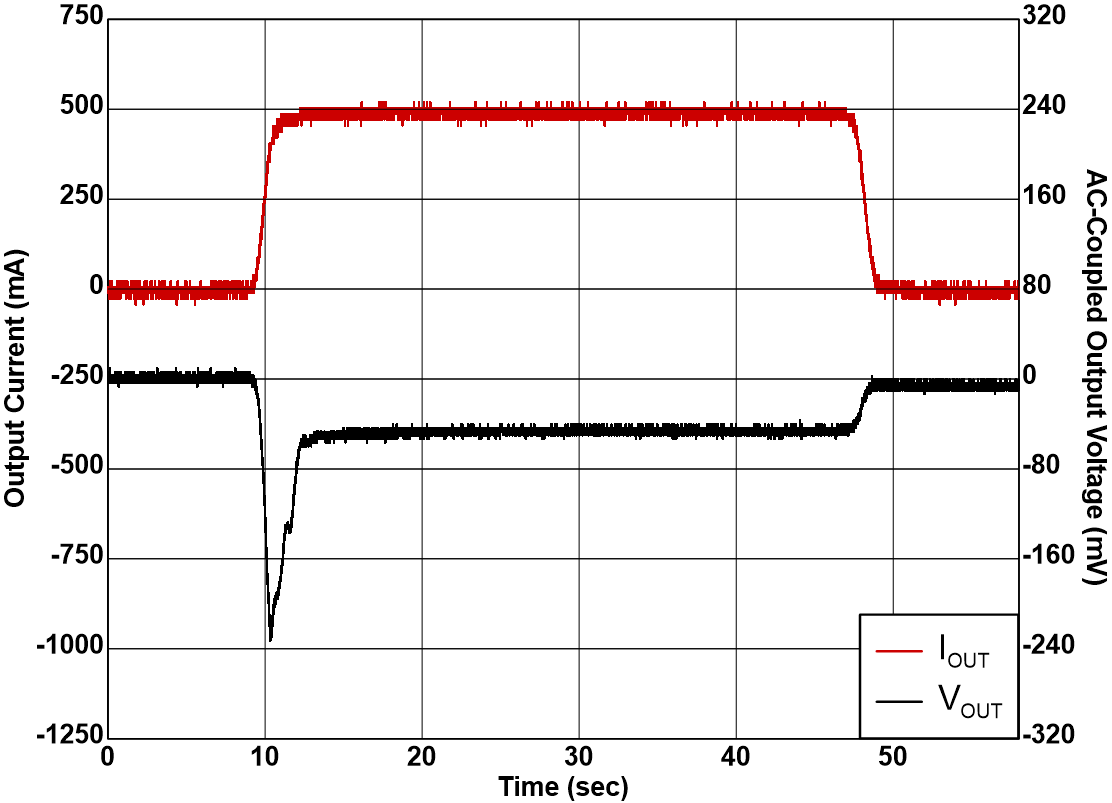

Figure 5-31 Load Transient From 0mA to 500mA
VEN = VIN
Figure 5-33 PSRR vs Frequency and IOUT
VEN = VIN, IOUT = 500mA

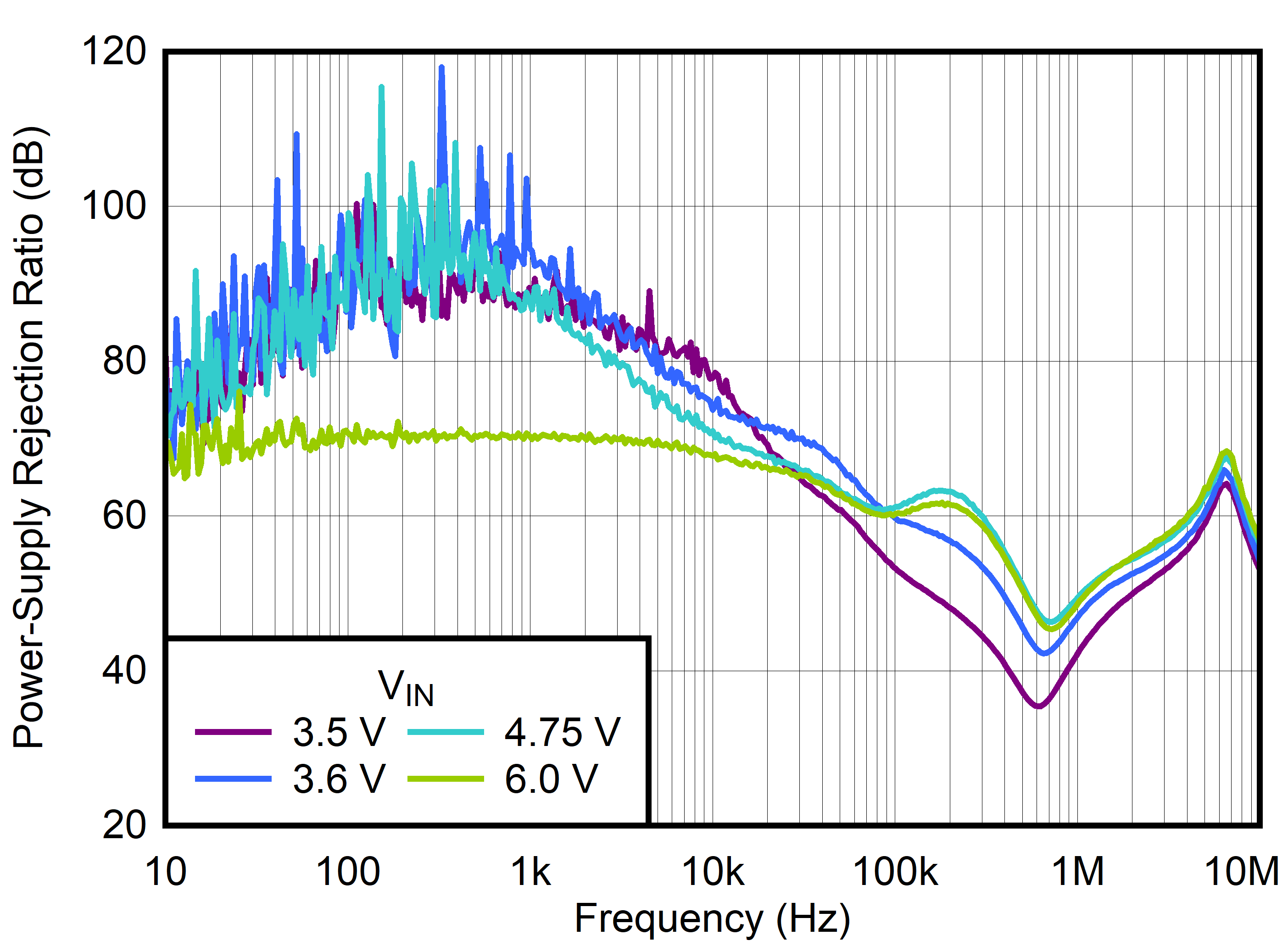

Figure 5-35 PSRR vs Frequency and VIN
VEN = VIN, IOUT = 500mA
Figure 5-37 PSRR vs Frequency and COUT
GUID-603D0D4D-9E0F-4FC1-9A17-44A1561DF4CE-low.svg
VEN = VIN, IOUT = 500mA
Figure 5-39 Noise vs Frequency and VIN
GUID-A45AA6B0-2136-418A-95E9-A4A051254219-low.svg
VEN = VIN, IOUT = 20mA
Figure 5-41 Noise vs Frequency and COUT
VEN = 1V
Figure 5-2 Output Voltage Accuracy vs IOUT
VEN = 1V
Figure 5-4 Line Regulation vs VIN
GUID-44797397-4A2E-43DB-9A37-344BA3AAAF05-low.svg
VEN = 1V
Figure 5-6 Dropout Voltage vs IOUT
VEN = VIN
Figure 5-8 IQ vs VIN
VEN = 1V

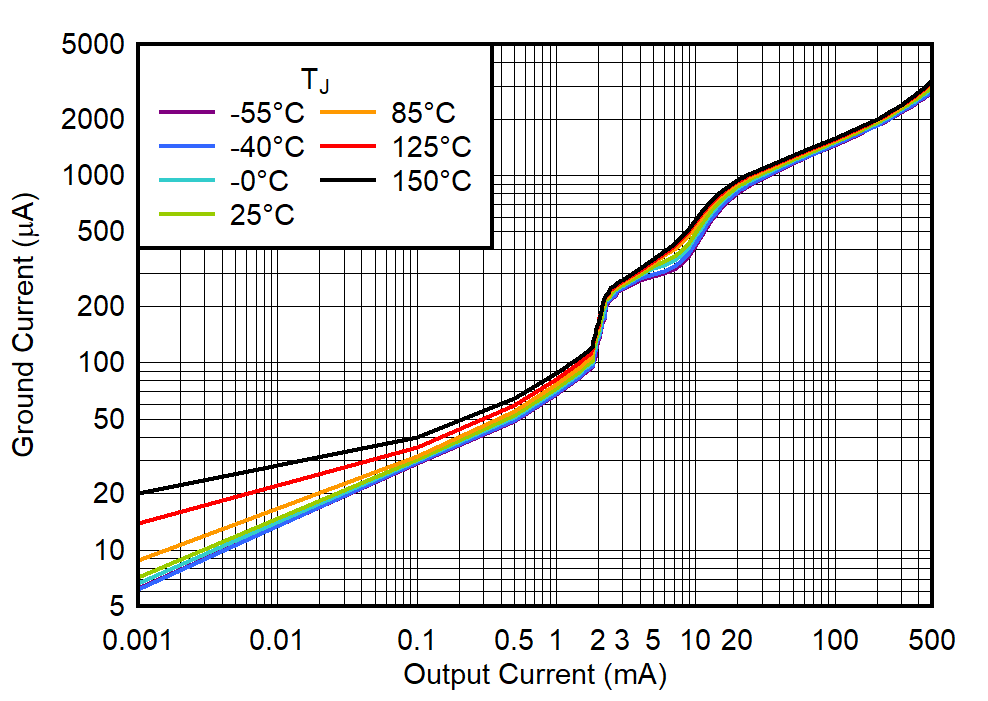

Figure 5-10 IGND vs IOUT
GUID-1629BF5F-7101-435D-B0A4-F43631E87520-low.svg
VEN = 0V, IOUT = 0mA
Figure 5-12 Shutdown Current vs VIN
GUID-226579F1-FA13-4149-9B5B-4DFA430439EE-low.svg
VEN = 1V
Figure 5-14 Foldback Current Limit
GUID-D19A4160-7B1C-4A65-B811-4117D8394126-low.svg
VEN = 6V, IOUT = 0mA
Figure 5-16 Enable Pin Leakage Current vs VEN – VIN
VEN = 0.3V
Figure 5-18 Output Pulldown Resistance vs
Temperature and VIN
VIN = 0V to 4.3V, slew rate = 1V/μs, IOUT = 500mA
Figure 5-20 Start-Up With VEN Before VIN
VIN = 0V to 4.3V, slew rate = 1V/μs, IOUT = 500mA

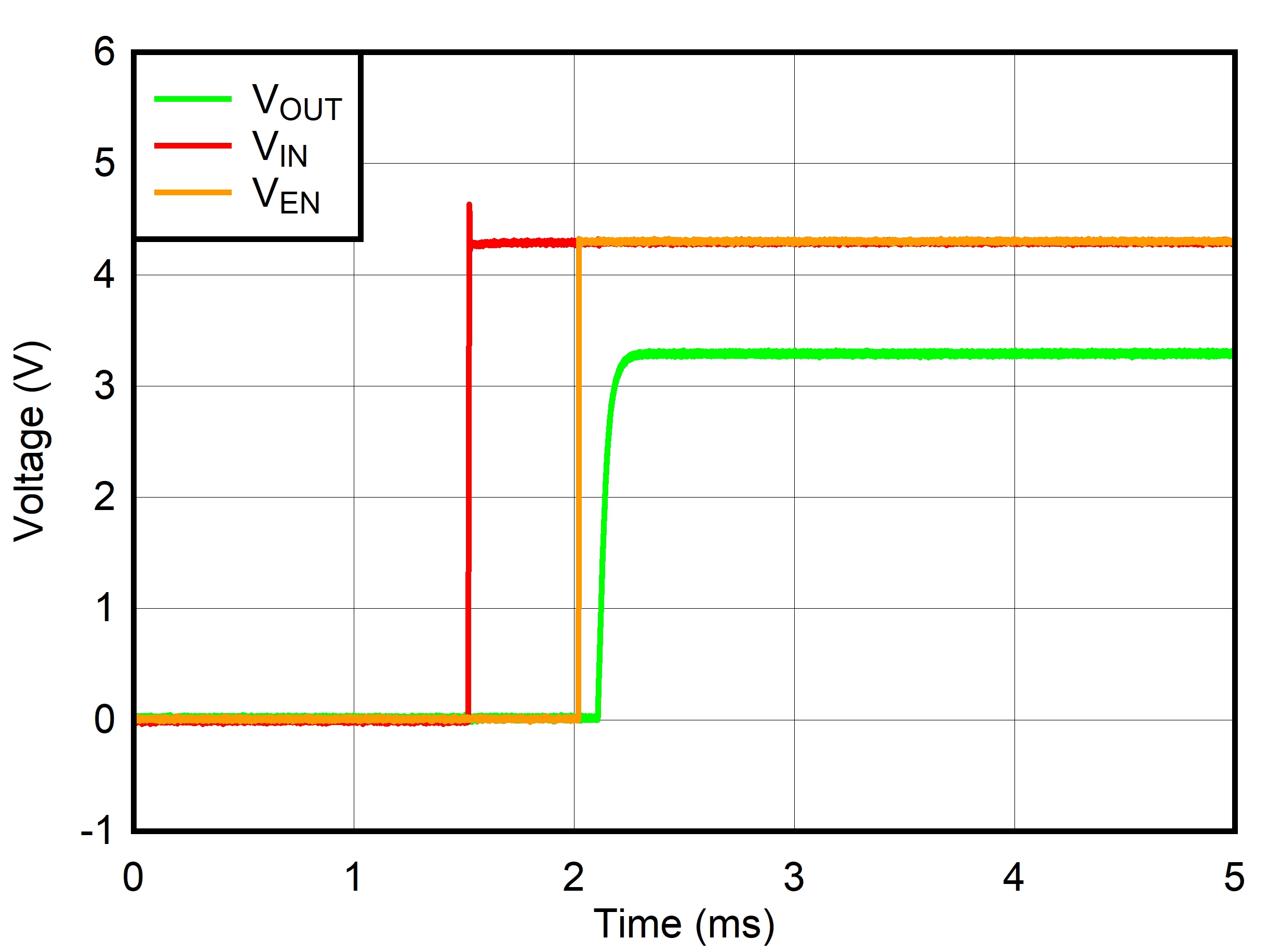

Figure 5-22 Start-Up With VEN After VIN
VIN = 4.3V, VEN = 0V to 4.3V, slew rate = 1V/μs,
IOUT = 0mA, COUT = 1μF
Figure 5-24 Start-Up Inrush Current
VEN = VEN(HI) to VOUT = 95% of VOUT(NOM), IOUT = 0mA

Figure 5-26 Start-Up Turn-On Time vs Temperature
GUID-0CE64029-DA63-4822-9C0B-2A8E79940568-low.svg
VEN = VIN, tr = tf = 5μs, IOUT = 1mA
Figure 5-28 Line Transient From 3.6V to 4.6V
VEN = VIN, tr = tf = 200ns
Figure 5-30 Load Transient From 1mA to 500mA
VEN = VIN, tr = tf = 200ns
Figure 5-32 Load Transient From 0mA to 500mA
VEN = VIN, IOUT = 20mA
Figure 5-34 PSRR vs Frequency and VIN
VEN = VIN, IOUT = 20mA
Figure 5-36 PSRR vs Frequency and COUT
GUID-694E46C6-5FEE-44C1-8A8A-8988C52D1167-low.svg
VEN = VIN, IOUT = 20mA
Figure 5-38 Noise vs Frequency and VIN
VEN = VIN

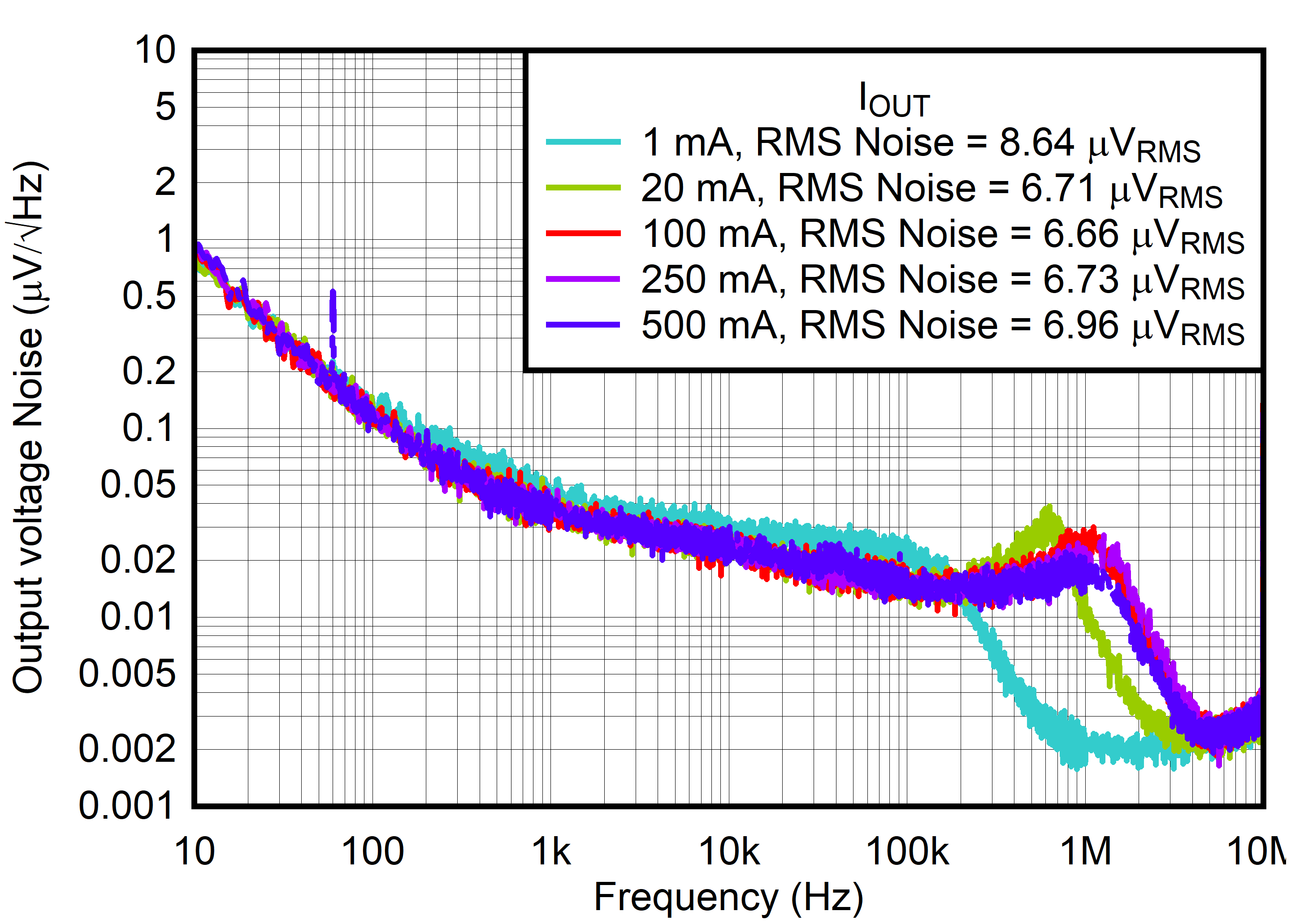

Figure 5-40 Noise vs Frequency and IOUT
GUID-76E7348C-C84D-44F8-9DA7-FF3A4A498306-low.svg
VEN = VIN, IOUT = 500mA
Figure 5-42 Noise vs Frequency and COUT
