7.1 原理图

TPS62810-Q1 TPS62811-Q1 TPS62812-Q1 TPS62813-Q1 TPS62810-Q1 和 TPS62813-Q1 的测量设置图 7-1 TPS62810-Q1 和 TPS62813-Q1 的测量设置
表 7-1 元件列表
基准说明制造商(1)
ICTPS62810-Q1 或 TPS62813-Q1德州仪器 (TI)
L0.47µH 电感器；XEL4030-471MEBCoilcraft
CIN22µF / 10V；GCM31CR71A226KE02LMurata
COUT2 × 22µF / 10V；GCM31CR71A226KE02L
+ 1 × 10µF 6.3V；GCM188D70J106ME36		Murata
CSS4.7nF（等于 1ms 启动斜升）不限
RCF8.06kΩ不限
CFF10pF不限
R1取决于 VOUT不限
R2取决于 VOUT不限
R3100kΩ不限

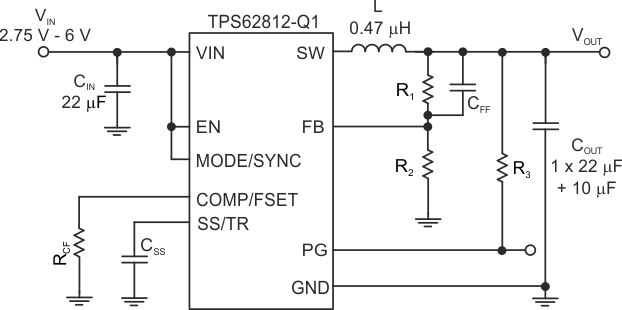

TPS62810-Q1 TPS62811-Q1 TPS62812-Q1 TPS62813-Q1 TPS62812-Q1 和 TPS62811-Q1 的测量设置图 7-2 TPS62812-Q1 和 TPS62811-Q1 的测量设置
表 7-2 元件列表
基准说明制造商(1)
ICTPS62812-Q1 或 TPS62811-Q1德州仪器 (TI)
L0.56µH 电感器，XEL4020-561MEBCoilcraft
CIN22µF / 10V；GCM31CR71A226KE02LMurata
COUT1 × 22µF / 10V；GCM31CR71A226KE02L
+ 1 × 10µF 6.3V；GCM188D70J106ME36		Murata
CSS4.7nF（等于 1ms 启动斜升）不限
RCF8.06kΩ不限
CFF10pF不限
R1取决于 VOUT不限
R2取决于 VOUT不限
R3100kΩ不限
