6.6 典型特性

条件为 –40°C < TJ < 125°C（除非另有说明）。VVDD = 3.3V，VVPWR = 54V，VDGND = VAGND，DGND、KSENSA、KSENSB、KSENSC 和 KSENSD 连接至 AGND，且所有输出均为空载，2xFBn = 0。正电流进入引脚。RS = 0.200Ω，连接至 KSENSA（SEN1 或 SEN2）、KSENSB（SEN3 或 SEN4）、KSENSC（SEN5 或 SEN6）或 KSENSD（SEN7 或 SEN8）。典型值为 25°C 下的值。除非另有说明，否则所有电压均以 AGND 为基准。除非另有说明，否则操作寄存器加载默认值。
TPS23882 D001_SLUSD53.gifFigure 1. VPWR 电流消耗与温度间的关系
TPS23882 D003_SLUSD53.gifFigure 3. VPUV 阈值与温度间的关系
TPS23882 D005_SLUSD53.gifFigure 5. VDUV 阈值与温度间的关系
TPS23882 D007_SLUSD53.gifFigure 7. 发现电流与温度间的关系
TPS23882 D009_SLUSD53.gifFigure 9. 发现开路电压与温度间的关系
TPS23882 D011_SLUSD53.gifFigure 11. 标记电压与 IMARK 和温度间的关系
TPS23882 D013_SLUSD53.gifFigure 13. 电源正常阈值与温度间的关系
TPS23882 D015_SLUSD53.gifFigure 15. 端口电压 ADC 测量值与温度间的关系
TPS23882 D017_SLUSD53.gifFigure 17. 端口电流 ADC 测量值 (100mA) 与温度间的关系
TPS23882 D019_SLUSD53.gifFigure 19. 端口电流 ADC 测量值 (1A) 与温度间的关系
TPS23882 D023_SLUSD53.gifFigure 21. 浪涌电流限制与温度间的关系
TPS23882 D025_SLUSD53.gifFigure 23. 2x 模式 (2xFBn = 1) 电流限制与温度间的关系
TPS23882 D027_SLUSD53.gifFigure 25. ROFF（VPWR 至 DRAIN）与温度间的关系
TPS23882 D029_SLUSD53.gifFigure 27. 1x 模式 (2xFBn = 0) 电流折返与漏极电压间的关系
TPS23882 D002_SLUSD53.gifFigure 2. VPWR UVLO 阈值与温度间的关系
TPS23882 D004_SLUSD53.gifFigure 4. VDD 电流消耗与温度间的关系
TPS23882 D006_SLUSD53.gifFigure 6. SENSE 引脚偏置电流与温度间的关系
TPS23882 D008_SLUSD53.gifFigure 8. 发现电阻测量值与温度间的关系
TPS23882 D010_SLUSD53.gifFigure 10. 分级电压与 ICLASS 和温度间的关系
TPS23882 D012_SLUSD53.gifFigure 12. 分级和标记电流限制与温度间的关系
TPS23882 D014_SLUSD53.gifFigure 14. 栅极电压（端口开启）与温度间的关系
TPS23882 D016_SLUSD53.gifFigure 16. VPWR 电压 ADC 测量值与温度间的关系

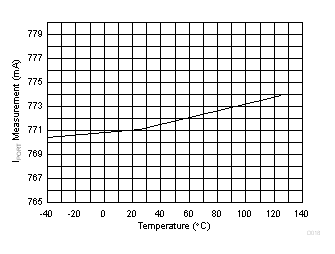

TPS23882 D018_SLUSD53.gifFigure 18. 端口电流 ADC 测量值 (770mA) 与温度间的关系
TPS23882 D020_SLUSD53.gifFigure 20. PCut 阈值 (30W) 与温度间的关系

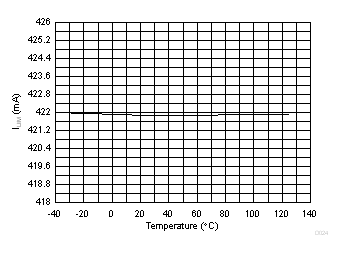

TPS23882 D024_SLUSD53.gifFigure 22. 1x 模式 (2xFBn = 0) 电流限制与温度间的关系
TPS23882 D026_SLUSD53.gifFigure 24. ISHORT 阈值与温度间的关系
TPS23882 D028_SLUSD53.gifFigure 26. 浪涌电流折返与端口电压间的关系

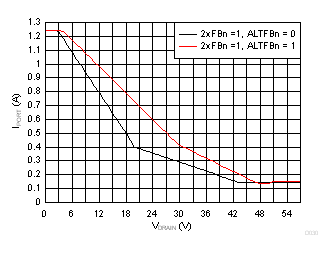

TPS23882 D030_SLUSD53.gifFigure 28. 2x 模式 (2xFBn = 1) 电流折返与漏极电压间的关系
